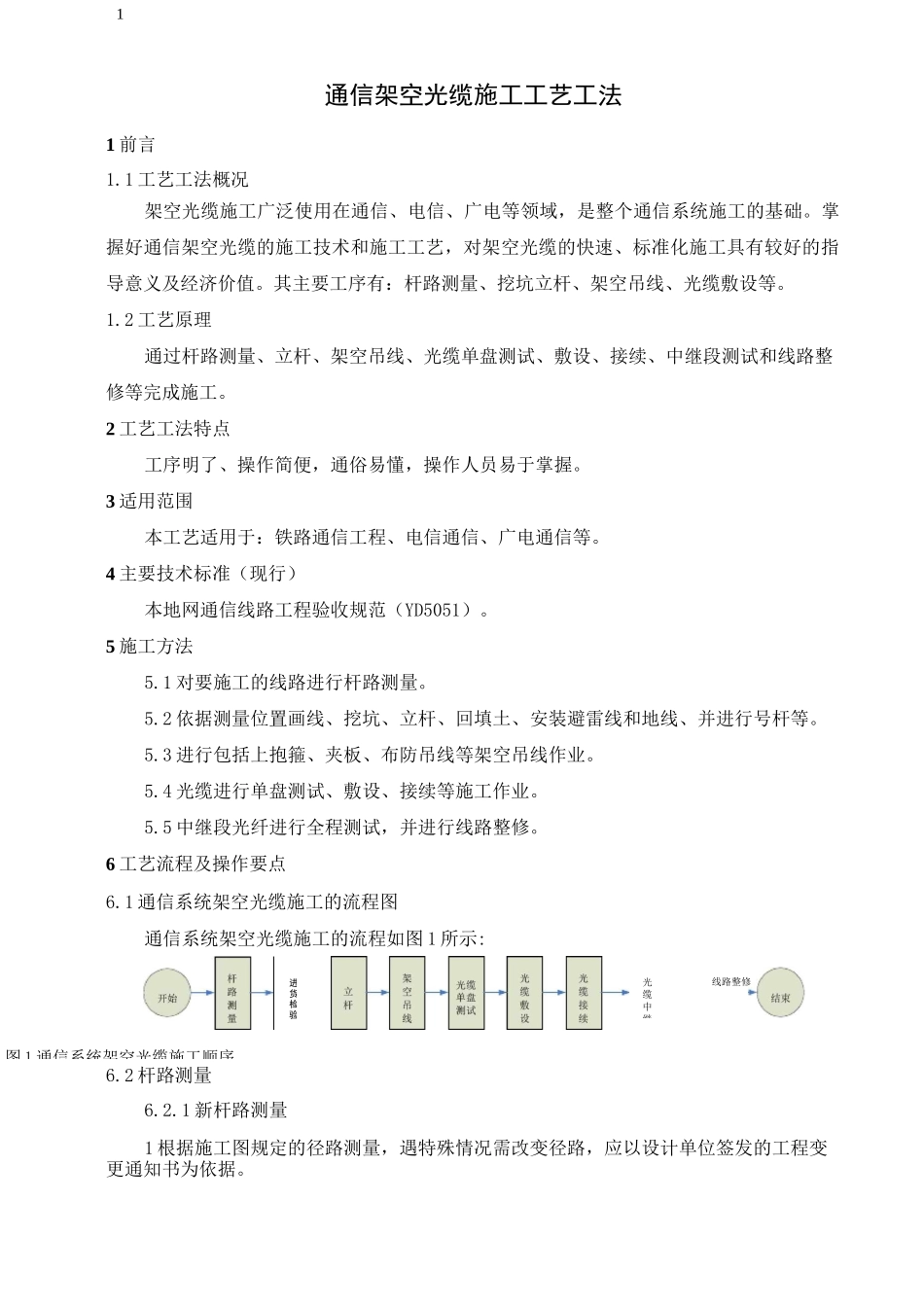

1通信架空光缆施工工艺工法1 前言1.1 工艺工法概况架空光缆施工广泛使用在通信、电信、广电等领域，是整个通信系统施工的基础。掌握好通信架空光缆的施工技术和施工工艺，对架空光缆的快速、标准化施工具有较好的指导意义及经济价值。其主要工序有：杆路测量、挖坑立杆、架空吊线、光缆敷设等。1.2 工艺原理通过杆路测量、立杆、架空吊线、光缆单盘测试、敷设、接续、中继段测试和线路整修等完成施工。2 工艺工法特点工序明了、操作简便，通俗易懂，操作人员易于掌握。3 适用范围本工艺适用于：铁路通信工程、电信通信、广电通信等。4 主要技术标准（现行）本地网通信线路工程验收规范（YD5051）。5 施工方法5.1 对要施工的线路进行杆路测量。5.2 依据测量位置画线、挖坑、立杆、回填土、安装避雷线和地线、并进行号杆等。5.3 进行包括上抱箍、夹板、布防吊线等架空吊线作业。5.4 光缆进行单盘测试、敷设、接续等施工作业。5.5 中继段光纤进行全程测试，并进行线路整修。6 工艺流程及操作要点6.1 通信系统架空光缆施工的流程图通信系统架空光缆施工的流程如图 1 所示:6.2 杆路测量6.2.1 新杆路测量1 根据施工图规定的径路测量，遇特殊情况需改变径路，应以设计单位签发的工程变更通知书为依据。进货检验图 1 通信系统架空光缆施工顺序光缆中继线路整修22 径路测量技术要求安全稳固、避开洪水冲淹、沼泽、淤泥地段；病害地段(如滑坡、塌方等)；严重化学腐蚀地区、规划地区等；少占农田、少砍伐树木，尽量避开经济林木；施工、维护方便；节约投资、器材。3 转角架空光缆线路转角杆两侧的杆距尽量保持相等，而且选择转角杆时要考虑到拉线设置是否方便，转角杆的角深一般不大于 15m(标准杆距为 50m 时)，可采用连续转角，不同方向的转角杆中间应设一根及一根以上的直线杆。特殊困难地段亦可采用直角转角；转角杆不得作接续杆、长杆距杆、跨越杆，并尽量避免作坡度变更杆。4 坡度变更一般坡度变更值不大于 1/25 杆距，按测量前进方向，某电杆出土面与它相邻的后方电杆出土面的高度差即为 n 号电杆的地形差，高者为正，低者为负，坡度变更值为：M(n)=(hn/Sn)-[h(n+l)/S(n+l)]，其中 hn 为 n 号杆的杆顶差，h(n+1)为(n+1)号杆的杆顶差(或n 号杆的附加杆的杆顶差)，Sn%(n-1)号至 n 号间的杆距，S(n+1)为 n 号至(n+1)号间的杆距。M(n)>0 时，该电杆为压档杆，M(n)<0 时，该电杆为吊档杆。5 长杆距杆距在 60m ...
