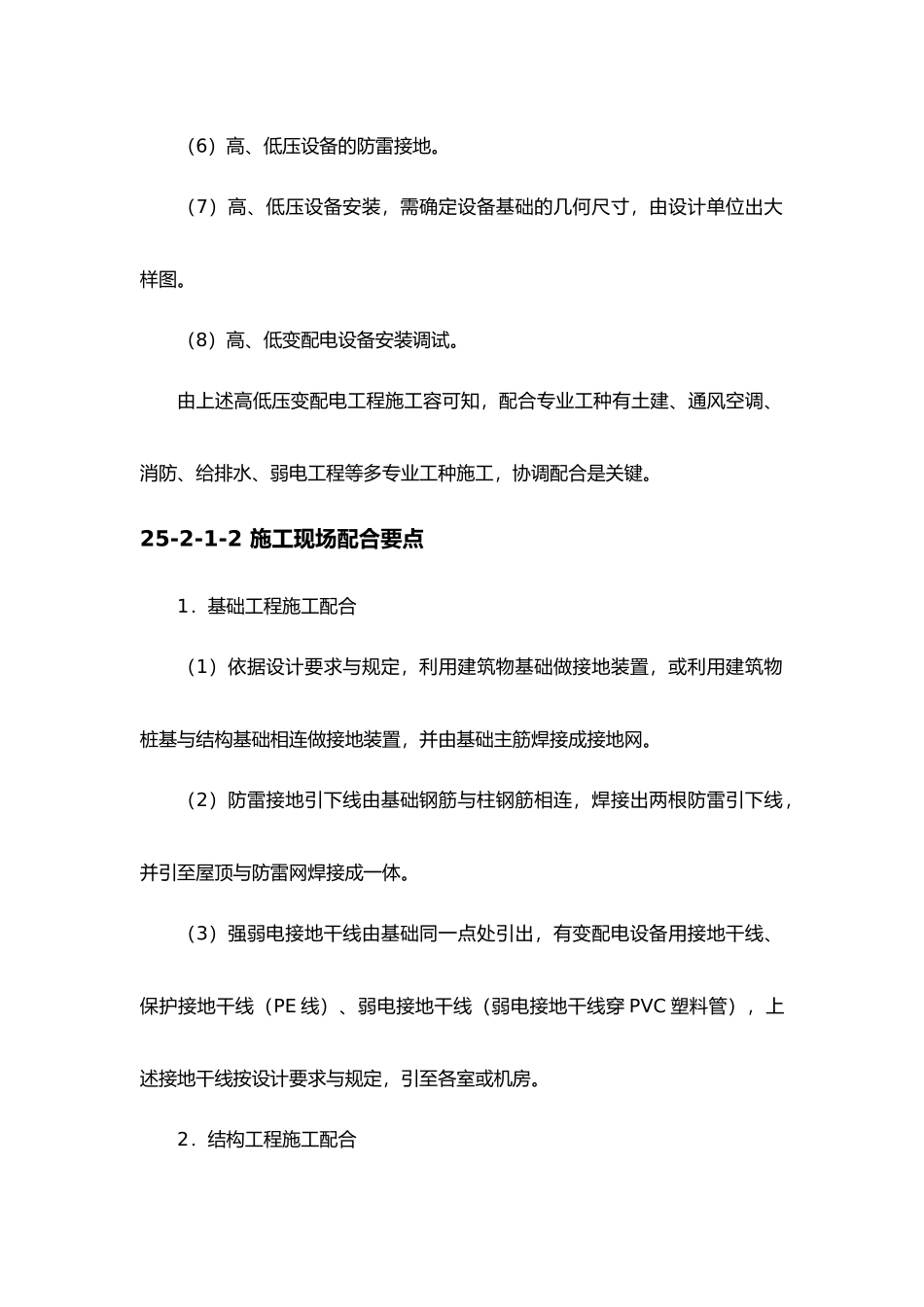

机电设备工程施工现场配合与其控制----------------------- -----------------------日期：25-2 机电设备工程施工现场配合与控制25-2-1 高、低压变配电工程施工现场配合与控制25-2-1-1 施工容概述（1）空外高、低压电缆进线敷设有三种方式，架空、直埋、电缆沟。在市区电缆架空敷设禁止使用，后两种使用较多，电缆沟敷设利于维护检修。（2）高、低压变配电室的组成由高压分界小室、高压配电室、变压器室，低压配电室、电容器室，高、低压变配电模拟控制室组成。（3）高、低压变配电柜，电缆进出线有三种方式：1）电缆由桥架或插接母线上进上出。2）电缆由地沟下进下出。3）电缆由柜体上方、上人吊顶走天沟敷设上进上出。（4）采纳柴油发电机做备用电源，需设置柴油发电机房。柴油发电机在城市市区使用，环保部门对噪声有特别要求与规定。（5）采纳 UPS 做备用电源，如容量较大时还应设 UPS 备用电源室，此备用电源无噪声，符合绿色环保要求，在城市市区建设中采纳逐渐增多。（6）高、低压设备的防雷接地。（7）高、低压设备安装，需确定设备基础的几何尺寸，由设计单位出大样图。（8）高、低变配电设备安装调试。由上述高低压变配电工程施工容可知，配合专业工种有土建、通风空调、消防、给排水、弱电工程等多专业工种施工，协调配合是关键。25-2-1-2 施工现场配合要点1．基础工程施工配合（1）依据设计要求与规定，利用建筑物基础做接地装置，或利用建筑物桩基与结构基础相连做接地装置，并由基础主筋焊接成接地网。（2）防雷接地引下线由基础钢筋与柱钢筋相连，焊接出两根防雷引下线，并引至屋顶与防雷网焊接成一体。（3）强弱电接地干线由基础同一点处引出，有变配电设备用接地干线、保护接地干线（PE 线）、弱电接地干线（弱电接地干线穿 PVC 塑料管），上述接地干线按设计要求与规定，引至各室或机房。2．结构工程施工配合（1）随结构钢筋绑扎，在由设计要求规定的柱上，两根主筋防雷引下线同时施工。（2）竖井预留板洞，楼板预留板洞，墙体预留洞。（3）预埋铁件，按设计要求规定，在顶板上或墙体上进行预埋铁件施工。首先找准标高、坐标位置，预埋铁件之间距离应准确。（4）预埋套管，根据施工图要求，选择套管口径，确定根数，按规定标高、坐标位置进行预埋。（5）依据设计对高、低压柜柜体选型确定基础几何尺寸，提供给土建主管技术人员安排施工。（6）确定油浸变压器混凝土轨道基础、蓄油坑的几何尺寸，提供给土建主管技术人...
