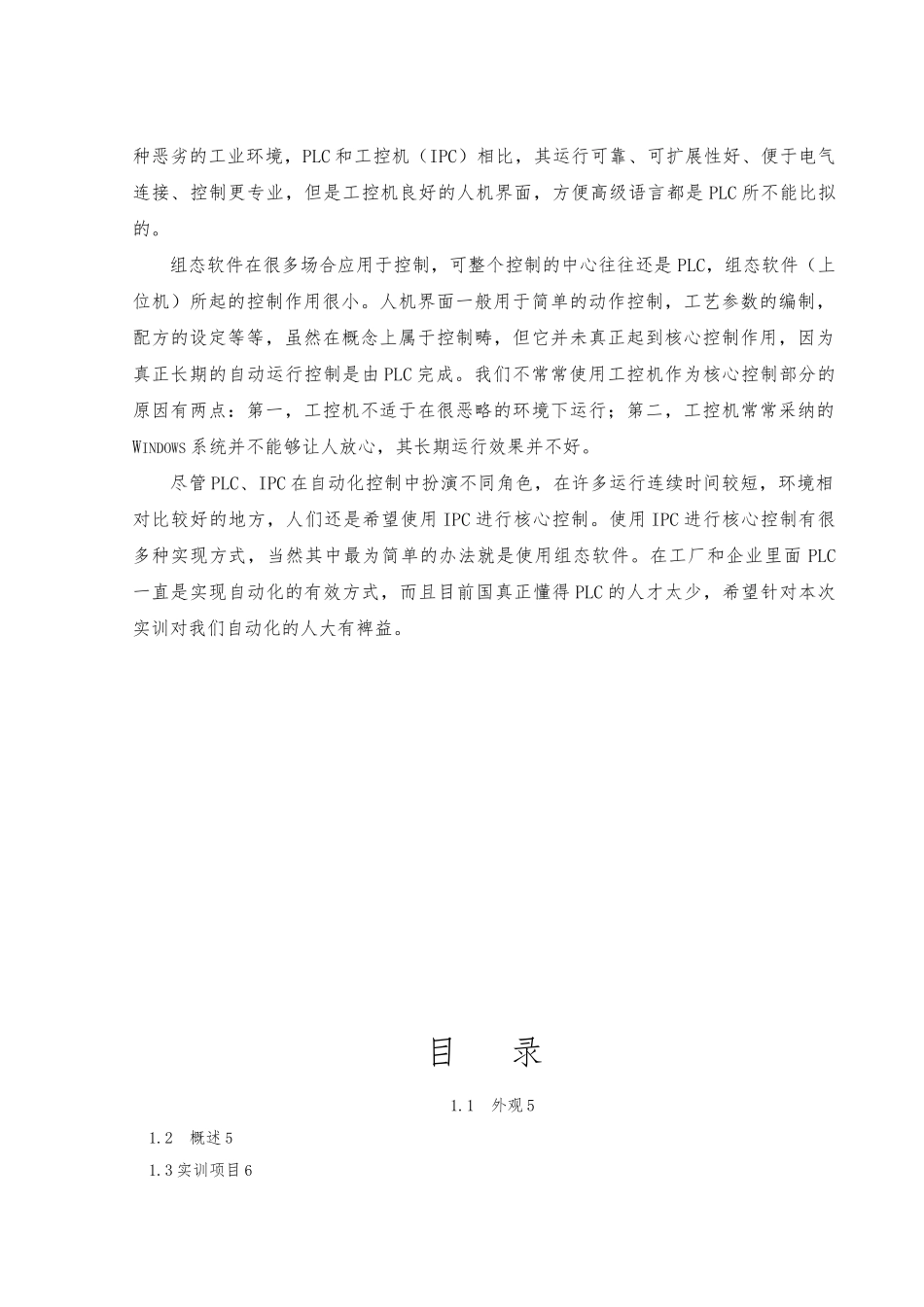

机电职业技术学院毕 业 论 文题 目：YL235A 设备设计机械手传送带物料分拣任务五 学 校：专 业： 机电一体化 班 级：学 号： 学生： 指导老师： 起止日期； 2024 年 9 月 -2024 年 5 月 前言 作为自动化专业的学生，PLC 是我们最基础的专业课。众所周知，PLC 自从问世以来就在自动控制各个行业发挥着难以取代的核心控制作用。PLC 运行可靠，适用于各种恶劣的工业环境，PLC 和工控机（IPC）相比，其运行可靠、可扩展性好、便于电气连接、控制更专业，但是工控机良好的人机界面，方便高级语言都是 PLC 所不能比拟的。 组态软件在很多场合应用于控制，可整个控制的中心往往还是 PLC，组态软件（上位机）所起的控制作用很小。人机界面一般用于简单的动作控制，工艺参数的编制，配方的设定等等，虽然在概念上属于控制畴，但它并未真正起到核心控制作用，因为真正长期的自动运行控制是由 PLC 完成。我们不常常使用工控机作为核心控制部分的原因有两点：第一，工控机不适于在很恶略的环境下运行；第二，工控机常常采纳的WINDOWS 系统并不能够让人放心，其长期运行效果并不好。 尽管 PLC、IPC 在自动化控制中扮演不同角色，在许多运行连续时间较短，环境相对比较好的地方，人们还是希望使用 IPC 进行核心控制。使用 IPC 进行核心控制有很多种实现方式，当然其中最为简单的办法就是使用组态软件。在工厂和企业里面 PLC一直是实现自动化的有效方式，而且目前国真正懂得 PLC 的人才太少，希望针对本次实训对我们自动化的人大有裨益。目 录1.1 外观 51.2 概述 51.3 实训项目 61.4 配置 61.5 配置清单 71.5.1 PLC 与变频器选配表 81.6 技术参数 9第 2 章亚龙 YL-235A 型光机电一体化实训考核装置机构说明 102.1 整机工作流程 102.2 工作原理 102.3 送料机构 112.4 机械手搬运机构 122.5 物料传送和分拣机构 132.6 气动原理 142.7 气缸电控阀使用 152.8 传感器应用说明 172.8.1 常用传感器的使用说明 172.8.2 磁性开关的使用说明 17第 3 章亚龙 YL-235A 光机电一体化实训考核装置电气电路说明 183.1 电气电路组成 183.2 西门子 PLC 主机、变频器 183.2.1 端子接线图 193.2.2 西门子 PLC 控制原理图 203.2.3 西门子 I/O 分配图 213.2.4 西门子变频器操作 223.2.5 西门子变频器参数设置 25小结 26参考文献 27附录西门子控制原理图电气图梯形图...
