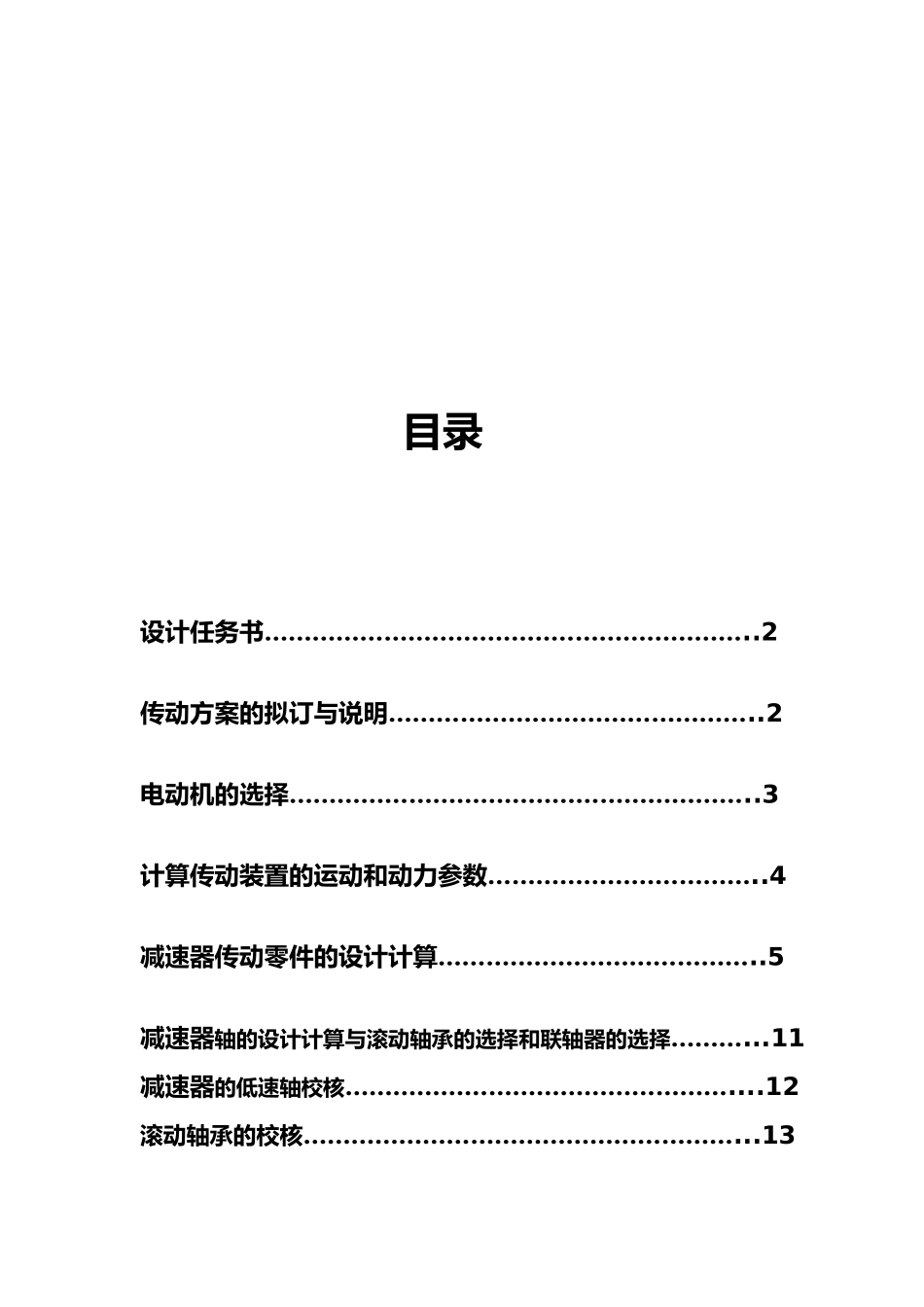

目录设计任务书……………………………………………………..2传动方案的拟订与说明………………………………………..2电动机的选择…………………………………………………..3计算传动装置的运动和动力参数……………………………..4减速器传动零件的设计计算…………………………………..5减速器轴的设计计算与滚动轴承的选择和联轴器的选择………...11减速器的低速轴校核…………………………………………....12滚动轴承的校核………………………………………………...13键的选择和校核……………………………………………….15减速器附件的选择…………………………………………….16润滑与密封…………………………………………………….17设计小结…………………………………………………….....17参考资料目录……………………………………………….....181.设计任务书(1) 设计任务设计一用于带式运输机上的两级圆锥-圆柱齿轮减速器如图 1 所示。 图 1（2）原始数据输送带有效拉力 F=2400N输送带工作速度 V=1.5m/s （允许误差±5%） 输送带滚筒直径 d=320mm 减速器设计寿命为 5 年。 （3） 工作条件 两班制，常温下连续工作；空载启动，工作载荷有轻微振动；电压为 380/220v 的三相沟通电源。2.传动方案的拟订 带式输送机传动系统方案如下图 2 所示。 图 23、电动机的选择1、类型：Y 系列三相异步电动机；2、电动机容量；1） 功率的选择0.8416－联轴器的动效率： 0.99－每对轴承的传动效率：0.99－圆锥齿轮的传动效率：0.96－圆柱齿轮的传动效率：0.970.96 得：4.278查设计手册选取电动机额定功率为 5.5KW1）转速的确定卷筒的转速 n=60*1000*V/π*d=89.527r/min由设计手册查得圆锥齿轮传动比围为 2-3，圆柱齿轮传动比为 4-6，故总传动比围为 8-18电动机转速围为 560-1260 r/min由手册选取电动机满载转速为 960 r/min2）确定型号 由上可确定电动机型号为 Y132M1-6 根电动机型号额定功率同步转速 n1r/min额定转速 n2r/min重量总传动比Y132M2-65.5KW100096063Kg10.724.计算传动装置的运动和动力参数1.传动比分配i=n2\n=10.722.考虑到大锥齿轮与大圆柱齿轮直径不能相差太大，故取圆锥齿轮传动比为 i2=2.68 ,圆柱齿轮传动比为 i3=43.轴的转速转矩计算0） 轴：N0=n2=960r/min;P0==4.28KW;T0=9550*P0/n0=42.58;1）高速轴： P1=*=4.237KW;N1=N0/i1=960r/min; T1=T0*i1*=42.578N·m2)中间轴： P2= P...
