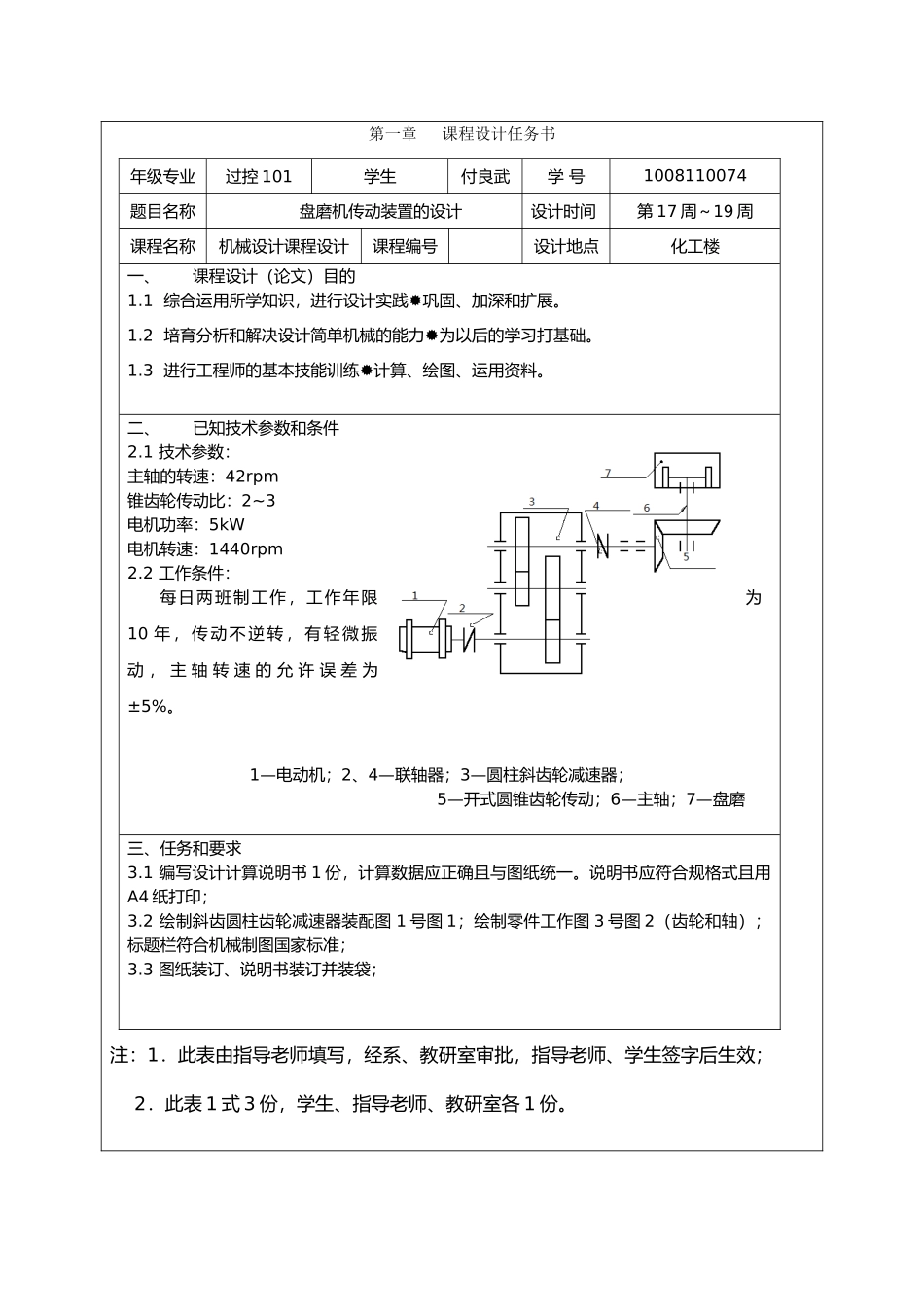

第一章 课程设计任务书年级专业过控 101学生付良武学 号1008110074题目名称盘磨机传动装置的设计设计时间第 17 周～19 周课程名称机械设计课程设计课程编号设计地点化工楼一、课程设计（论文）目的1.1 综合运用所学知识，进行设计实践巩固、加深和扩展。1.2 培育分析和解决设计简单机械的能力为以后的学习打基础。1.3 进行工程师的基本技能训练计算、绘图、运用资料。二、已知技术参数和条件2.1 技术参数：主轴的转速：42rpm 锥齿轮传动比：2~3电机功率：5kW电机转速：1440rpm2.2 工作条件：每日两班制工作，工作年限为10 年 ， 传 动 不 逆 转 ， 有 轻 微 振动 ， 主 轴 转 速 的 允 许 误 差 为±5%。1—电动机；2、4—联轴器；3—圆柱斜齿轮减速器；5—开式圆锥齿轮传动；6—主轴；7—盘磨三、任务和要求3.1 编写设计计算说明书 1 份，计算数据应正确且与图纸统一。说明书应符合规格式且用A4 纸打印；3.2 绘制斜齿圆柱齿轮减速器装配图 1 号图 1；绘制零件工作图 3 号图 2（齿轮和轴）；标题栏符合机械制图国家标准；3.3 图纸装订、说明书装订并装袋；注：1．此表由指导老师填写，经系、教研室审批，指导老师、学生签字后生效；2．此表 1 式 3 份，学生、指导老师、教研室各 1 份。四、参考资料和现有基础条件（包括实验室、主要仪器设备等）4.1 《机械设计》教材 4.2 《机械设计课程设计指导书》4.3 《减速器图册》4.4 《机械设计课程设计图册》4.5 《机械设计手册》 4.6 其他相关书籍五、进度安排序号设计容天数1设计准备（阅读和讨论任务书，阅读、浏览指导书）12传动装置的总体设计23各级传动的主体设计计算24减速器装配图的设计和绘制75零件工作图的绘制16编写设计说明书27总计15六、教研室审批意见教研室主任（签字）： 年 月 日七|、主管教学主任意见 主管主任（签字）： 年 月 日八、备注指导老师（签字）： 学生（签字）：计算与说明结果第二章 传动方案的整体设计2.1 传动装置总体设计方案:2.1.1 组成：传动装置由电机、减速器、工作机组成。2.1.2 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。选择锥齿轮传动和一级圆柱斜齿轮减速器（展开式）。2.2 电动机的选择 根据已知任务书给定的技术参数，由给定的电动机功率为 5KW，电动机转速为 1440r/min,查表 17-7 选取电动机型号为 Y132S—4，满载转速1440 r...
