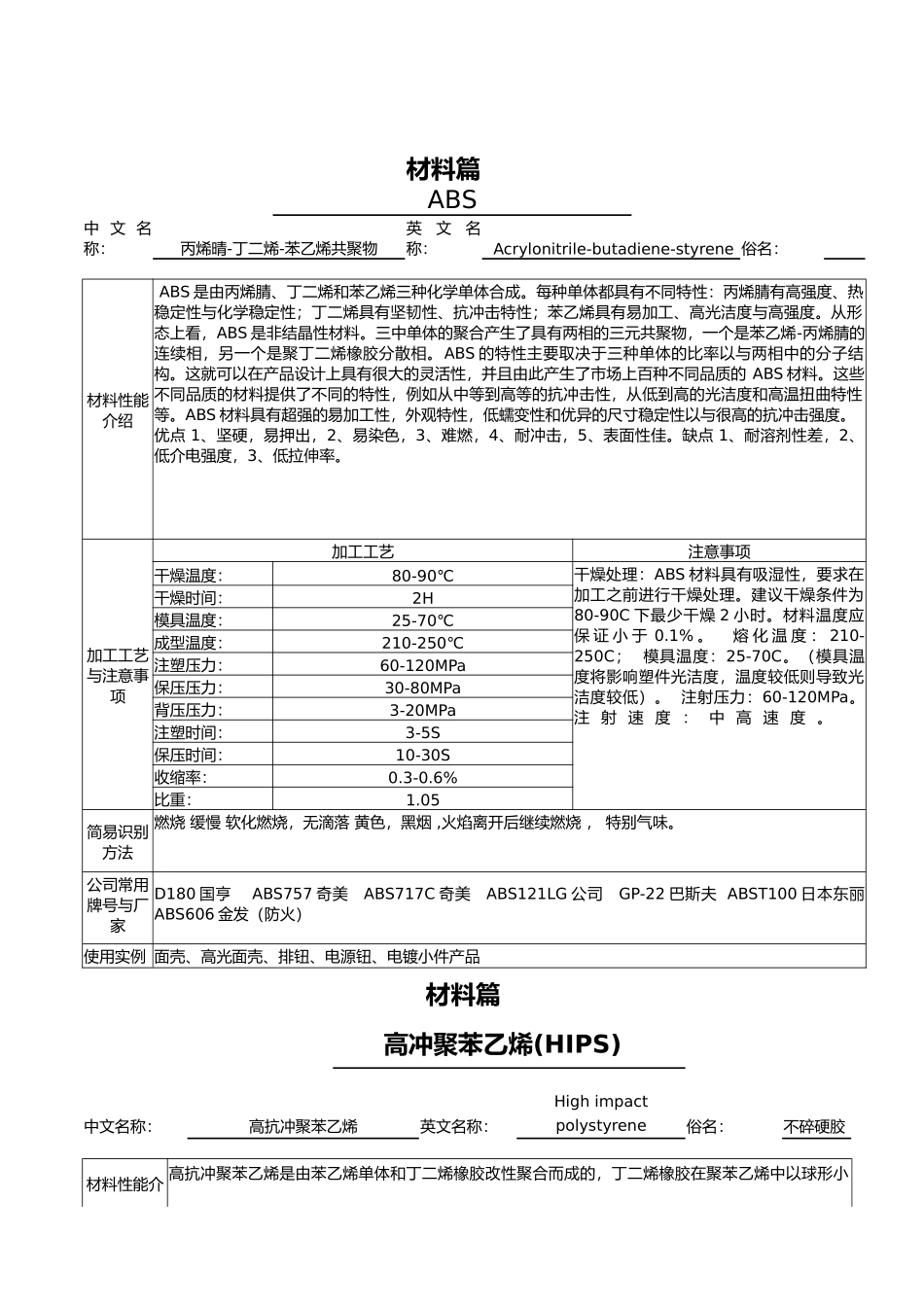

机械行业知识管理工程材料----------------------- -----------------------日期：材料篇高冲聚苯乙烯(HIPS)中文名称：高抗冲聚苯乙烯英文名称：High impact polystyrene俗名：不碎硬胶材料性能介 高抗冲聚苯乙烯是由苯乙烯单体和丁二烯橡胶改性聚合而成的，丁二烯橡胶在聚苯乙烯中以球形小材料篇ABS中 文 名称：丙烯晴-丁二烯-苯乙烯共聚物英文名称： Acrylonitrile-butadiene-styrene 俗名：材料性能介绍 ABS 是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性：丙烯腈有高强度、热稳定性与化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度与高强度。从形态上看，ABS 是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。ABS 的特性主要取决于三种单体的比率以与两相中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的 ABS 材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。ABS 材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以与很高的抗冲击强度。 优点 1、坚硬，易押出，2、易染色，3、难燃，4、耐冲击，5、表面性佳。缺点 1、耐溶剂性差，2、低介电强度，3、低拉伸率。加工工艺与注意事项加工工艺注意事项干燥温度：80-90℃干燥处理：ABS 材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件为80-90C 下最少干燥 2 小时。材料温度应保 证 小 于 0.1% 。 熔 化 温 度 ： 210-250C； 模具温度：25-70C。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。 注射压力：60-120MPa。 注 射 速 度 ： 中 高 速 度 。 干燥时间：2H模具温度：25-70℃成型温度：210-250℃注塑压力：60-120MPa保压压力：30-80MPa背压压力：3-20MPa注塑时间：3-5S保压时间：10-30S收缩率：0.3-0.6%比重：1.05简易识别方法燃烧 缓慢 软化燃烧，无滴落 黄色，黑烟 ,火焰离开后继续燃烧 ， 特别气味。公司常用牌号与厂家D180 国亨 ABS757 奇美 ABS717C 奇美 ABS121LG 公司 GP-22 巴斯夫 ABST100 日本东丽 ABS606 金发（防火）使用实例 面壳、高光面壳、排钮、电源钮、电镀小件产品绍颗粒的形状存在，具有优良的尺寸稳定性,高拉伸强度,优良的加工性能,高...
