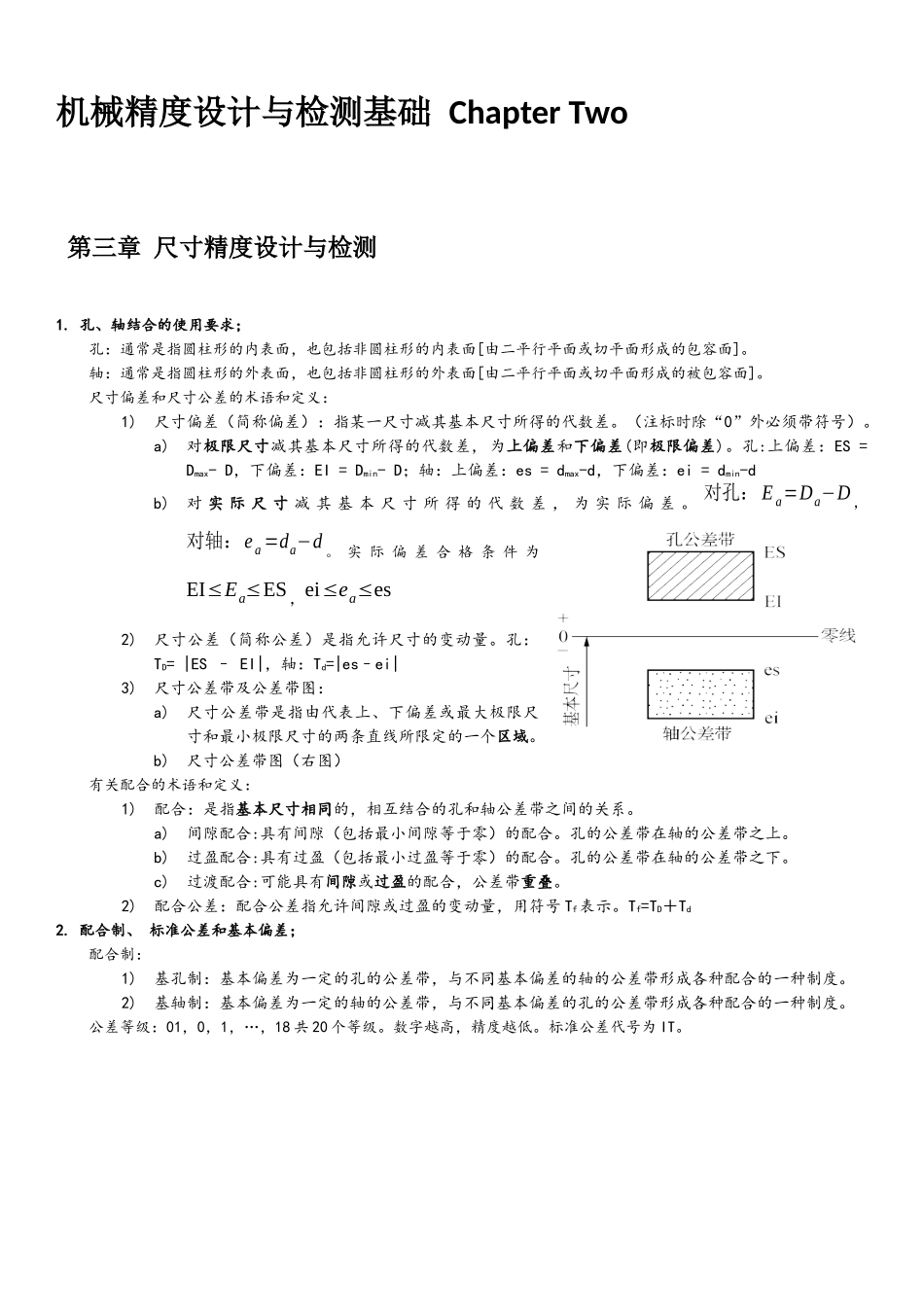

机械精度设计与检测基础 Chapter Two 第三章 尺寸精度设计与检测1. 孔、轴结合的使用要求；孔：通常是指圆柱形的内表面，也包括非圆柱形的内表面[由二平行平面或切平面形成的包容面]。轴：通常是指圆柱形的外表面，也包括非圆柱形的外表面[由二平行平面或切平面形成的被包容面]。尺寸偏差和尺寸公差的术语和定义：1)尺寸偏差（简称偏差）：指某一尺寸减其基本尺寸所得的代数差。（注标时除“0”外必须带符号）。a)对极限尺寸减其基本尺寸所得的代数差, 为上偏差和下偏差(即极限偏差)。孔:上偏差：ES = Dmax- D，下偏差：EI = Dmin- D；轴：上偏差：es = dmax-d，下偏差：ei = dmin-db)对 实 际 尺 寸 减 其 基 本 尺 寸 所 得 的 代 数 差 ， 为 实 际 偏 差 。 对孔： E a=Da−D，对轴：e a =da−d 。 实 际 偏 差 合 格 条 件 为EI≤Ea≤ES，ei≤ea≤es2)尺寸公差（简称公差）是指允许尺寸的变动量。孔：TD= |ES – EI|，轴：Td=|es–ei|3)尺寸公差带及公差带图：a)尺寸公差带是指由代表上、下偏差或最大极限尺寸和最小极限尺寸的两条直线所限定的一个区域。b)尺寸公差带图（右图）有关配合的术语和定义：1)配合：是指基本尺寸相同的，相互结合的孔和轴公差带之间的关系。a)间隙配合:具有间隙（包括最小间隙等于零）的配合。孔的公差带在轴的公差带之上。b)过盈配合:具有过盈（包括最小过盈等于零）的配合。孔的公差带在轴的公差带之下。c)过渡配合:可能具有间隙或过盈的配合，公差带重叠。2)配合公差：配合公差指允许间隙或过盈的变动量，用符号 Tf表示。Tf=TD＋Td2. 配合制、 标准公差和基本偏差；配合制：1)基孔制：基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种制度。2)基轴制：基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度。公差等级：01，0，1，…，18 共 20 个等级。数字越高，精度越低。标准公差代号为 IT。基本偏差：基本偏差是 确定公差带相对零线位置的上偏差或下偏差，一般为靠近零线的那个偏差。公差带在零线上面，其基本偏差为下偏差。公差带在零线下面，其基本偏差为上偏差。孔轴特别的：JS（js）：对称 JS( js)=±IT2 若 n 为 7～11 级，ITn 值为奇数时 JS( js)=±(ITn)−12 孔、轴基本偏差对应关系:1)间隙配合:对于同一字母的孔、轴基本偏差的对应关系应该为：EI=-es ES=-ei2)...
