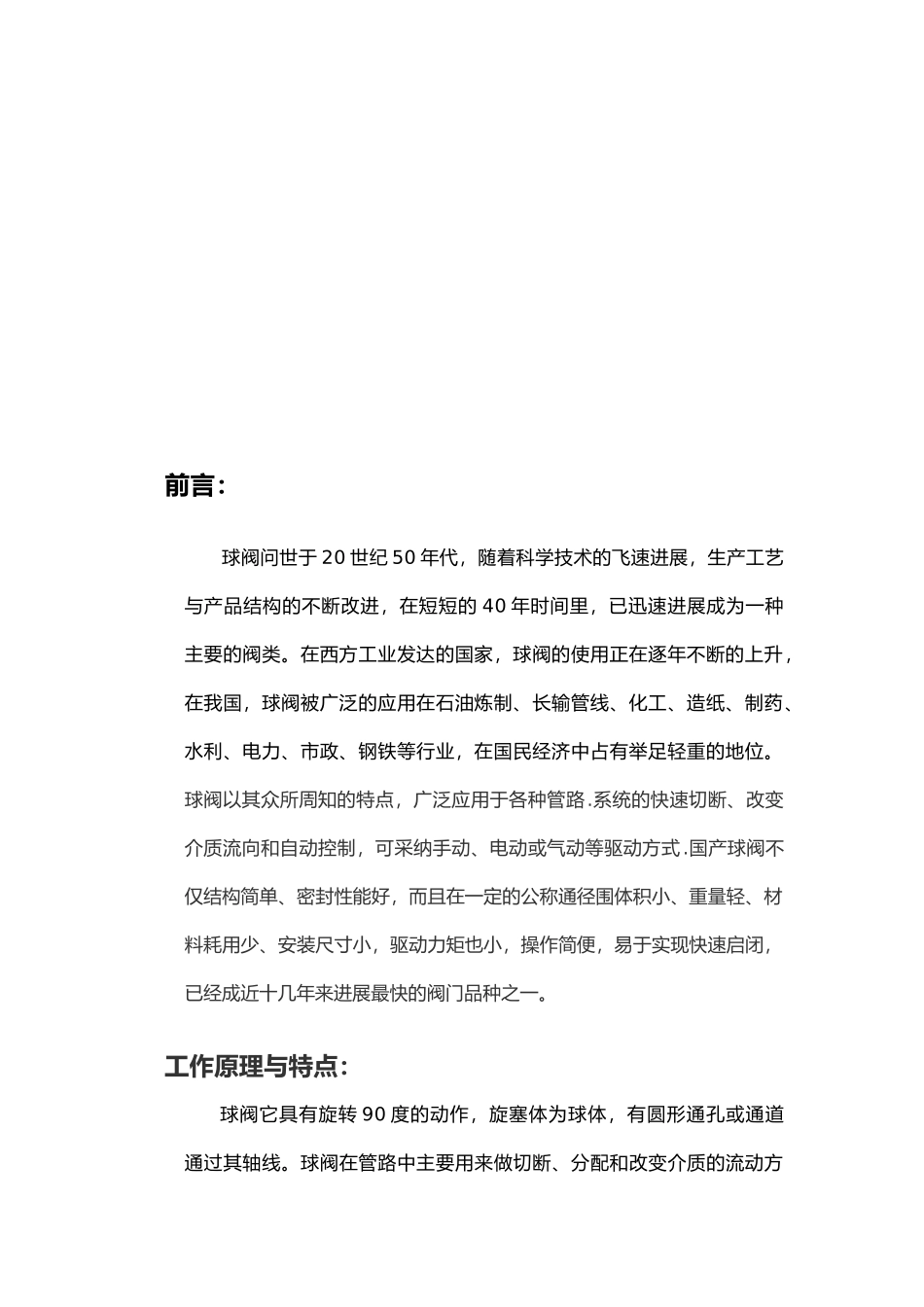

机械球阀的设计管理知识----------------------- -----------------------日期：球阀的设计摘要：常常用球阀来作为开断液体的装置，它可以迅速而轻松的操作，而且在开通时只有很小的液体阻力。本球阀的设计在操作球阀时，向轴头施加转矩，由一个扁方头插入球上的长槽转到。扁方头和槽之间缝隙很小，而长度方向的缝隙很大。这样，可以使球阀在关断时不发生向下的滑动，流体压力将均匀地形成密封；定位销和限位盘在‘开’和‘关’的位置形成操作定位；本球阀将传统的密封阀座改为弹性密封阀座，弹性密封阀座球阀的启闭力矩很小, 只有一样通径传统球阀启闭力矩的 1/5～1/ 4 , 操作轻便, 省力省时，确封。采纳扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。前言：球阀问世于 20 世纪 50 年代，随着科学技术的飞速进展，生产工艺与产品结构的不断改进，在短短的 40 年时间里，已迅速进展成为一种主要的阀类。在西方工业发达的国家，球阀的使用正在逐年不断的上升，在我国，球阀被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，在国民经济中占有举足轻重的地位。球阀以其众所周知的特点，广泛应用于各种管路.系统的快速切断、改变介质流向和自动控制，可采纳手动、电动或气动等驱动方式 .国产球阀不仅结构简单、密封性能好，而且在一定的公称通径围体积小、重量轻、材料耗用少、安装尺寸小，驱动力矩也小，操作简便，易于实现快速启闭，已经成近十几年来进展最快的阀门品种之一。工作原理与特点：球阀它具有旋转 90 度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转 90 度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的进展已将球阀设计成使它具有节流和控制流量之用，如 V 型球阀。本球阀将传统的密封阀座改为弹性密封阀座，弹性密封阀座球阀的启闭力矩很小, 只有一样通径传统球阀启闭力矩的 1/5～1/ 4 , 操作轻便, 省力省时，确封。球阀的主要特点是流体阻力小，其阻力系数于同长度管段相等。机构简单、体积小、重量轻。紧密可靠，密封材料广泛使用塑料材料，密封性好，在真空中也广泛使用。操作方便，关闭迅速，从全开到全关只需旋转900 ，便于远程控制。维修...
