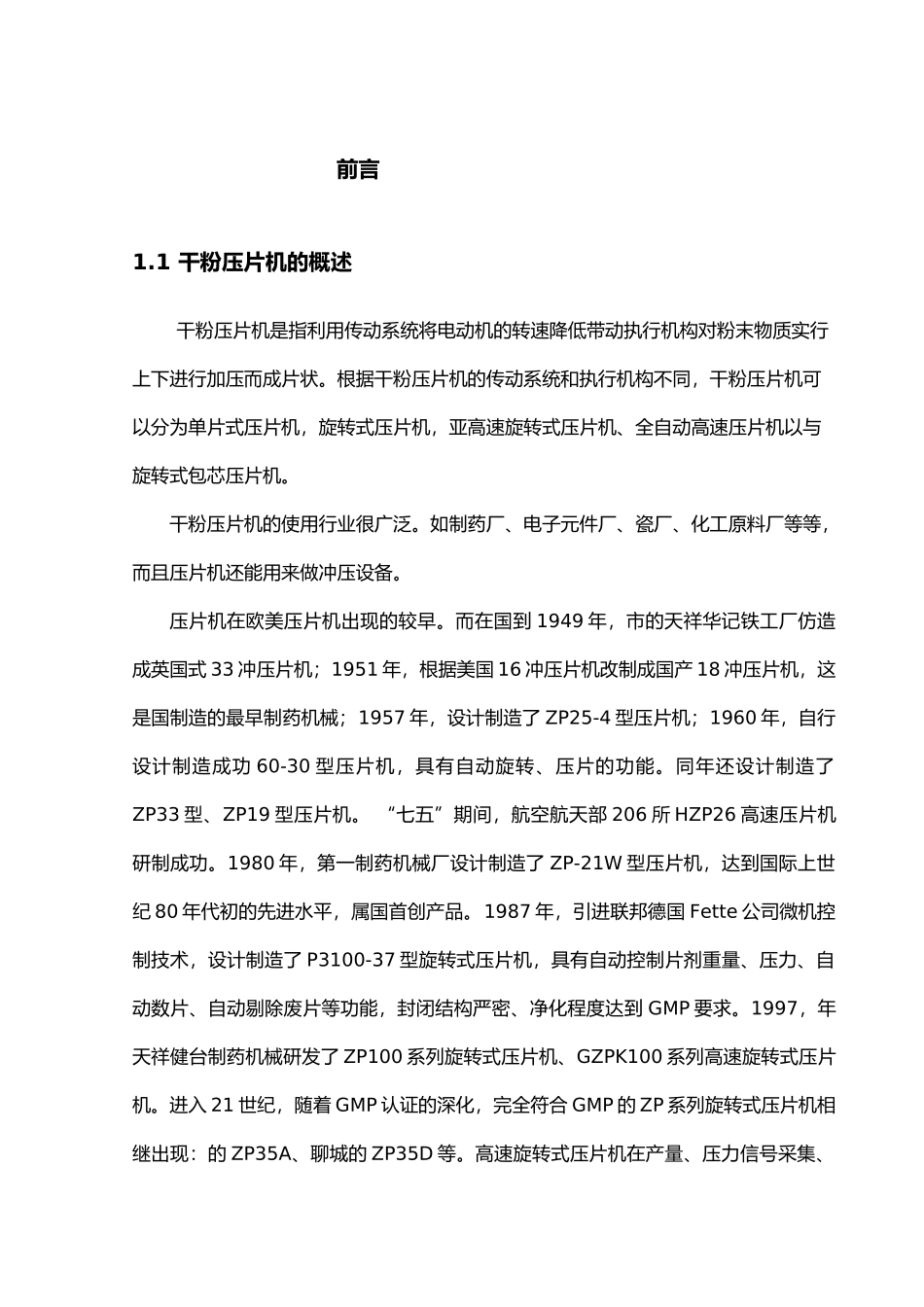

机械设计创新设计题目：干粉压片机学校：院系：机电学院专业：工程机械班级：09 级 2 班设计者：指导老师：胡启国2024 年 5 月 前言1.1 干粉压片机的概述干粉压片机是指利用传动系统将电动机的转速降低带动执行机构对粉末物质实行上下进行加压而成片状。根据干粉压片机的传动系统和执行机构不同，干粉压片机可以分为单片式压片机，旋转式压片机，亚高速旋转式压片机、全自动高速压片机以与旋转式包芯压片机。干粉压片机的使用行业很广泛。如制药厂、电子元件厂、瓷厂、化工原料厂等等，而且压片机还能用来做冲压设备。压片机在欧美压片机出现的较早。而在国到 1949 年，市的天祥华记铁工厂仿造成英国式 33 冲压片机；1951 年，根据美国 16 冲压片机改制成国产 18 冲压片机，这是国制造的最早制药机械；1957 年，设计制造了 ZP25-4 型压片机；1960 年，自行设计制造成功 60-30 型压片机，具有自动旋转、压片的功能。同年还设计制造了ZP33 型、ZP19 型压片机。 “七五”期间，航空航天部 206 所 HZP26 高速压片机研制成功。1980 年，第一制药机械厂设计制造了 ZP-21W 型压片机，达到国际上世纪 80 年代初的先进水平，属国首创产品。1987 年，引进联邦德国 Fette 公司微机控制技术，设计制造了 P3100-37 型旋转式压片机，具有自动控制片剂重量、压力、自动数片、自动剔除废片等功能，封闭结构严密、净化程度达到 GMP 要求。1997，年天祥健台制药机械研发了 ZP100 系列旋转式压片机、GZPK100 系列高速旋转式压片机。进入 21 世纪，随着 GMP 认证的深化，完全符合 GMP 的 ZP 系列旋转式压片机相继出现：的 ZP35A、聊城的 ZP35D 等。高速旋转式压片机在产量、压力信号采集、剔废等技术上有了长足的进展，最高产量一般都大于 300000 片/小时，最大预压力20kN，最大主压力 80kN 或 10080kN。譬如，国药龙立科技的 GZPLS-620 系列高速旋转式压片机、天祥健台制药机械的 GZPK3000 系列高速旋转式压片机、航空制造工程讨论所的 PG50 系列高速旋转式压片机等。随着制造加工工艺水平、自动化控制技术的提高以与压片机使用厂家各种不同的特别需求，各种特别用途的压片机也相继出现。譬如，实验室用 ZP5 旋转式压片机、用于干粉压片的干粉旋转式压片机、用于火药片剂的防爆型 ZPYG51 系列旋转式压片机等。 国压片机的现状：（1）压片机规格众多、数量大；（2）操作简单；（3）技术含量较...
