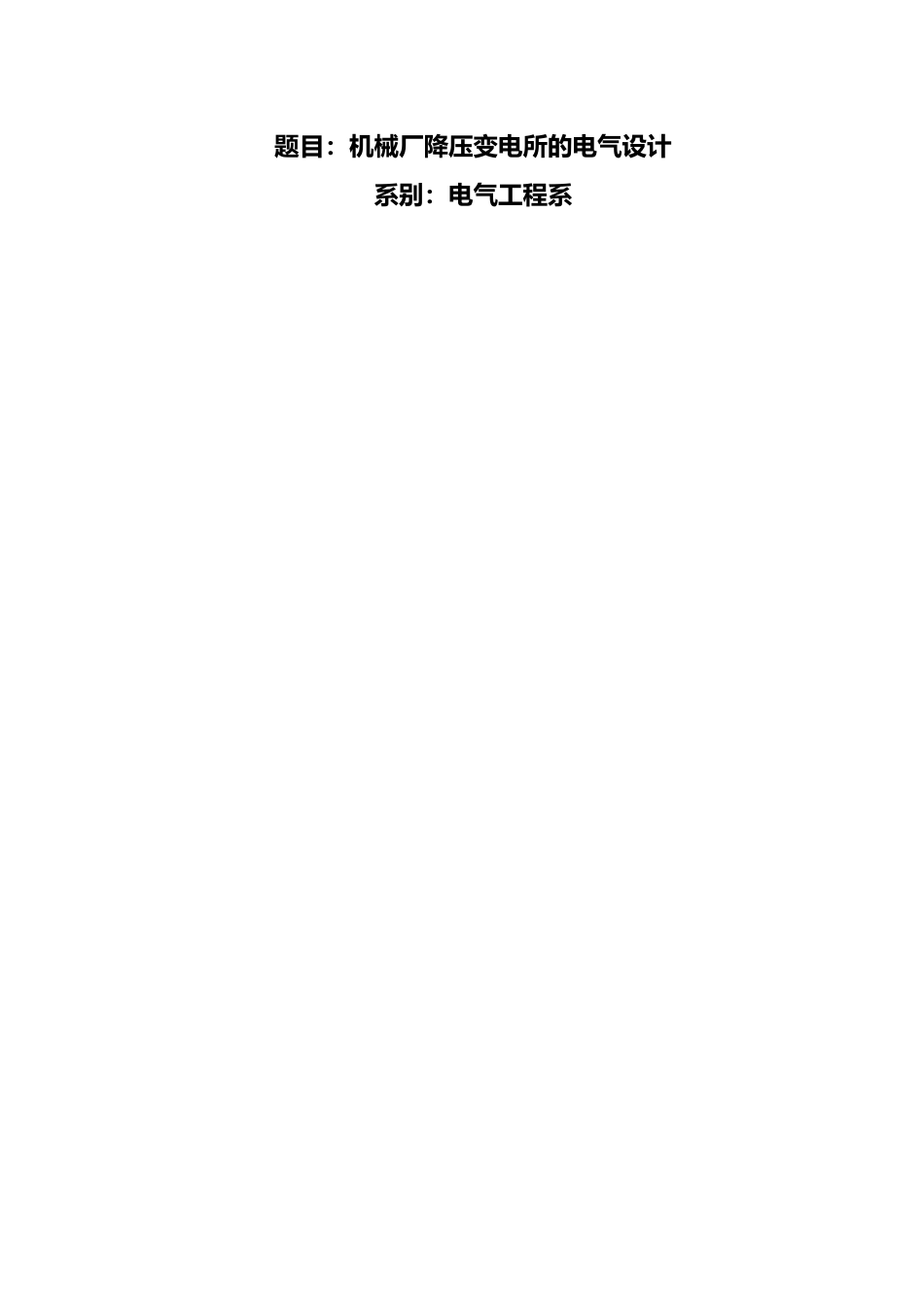

题目：机械厂降压变电所的电气设计系别：电气工程系第一章 设计任务1.1 设计要求 要求根据本厂所能取得的电源与本厂用电负荷的实际情况，并适当考虑到工厂生产的进展，根据安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案与高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接地装置。最后按要求写出设计说明书，绘出设计图纸。1.2 设计依据1.2.1 工厂总平面图图 1.1 工厂平面图1.2.2 工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为 4600h，日最大负荷持续时间为6h。该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。本厂的负荷统计资料如表 1.1 所示。1.2.3 供电电源情况根据工厂与当地供电部门签定的供用电协议规定，本厂可由附近一条 10kV 的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为 LGJ-150，导线为等边三角形排列，线距为 2m；干线首端距离本厂约 8km。干线首端所装设的高压断路器断流容量为 500MVA。此断路器配备有定时限过流保护和电流速断保护，定时限过流保护整定的动作时间为 1.7s。为满足工厂二级负荷要求，可采纳高压联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为80km，电缆线路总长度为 25km。1.2.4 气象资料本厂所在地区的年最高气温为 38℃，年平均气温为 23℃，年最低气温为-9℃，年最热月平均最高气温为 33℃，年最热月平均气温为 26℃，年最热月地下 0.8 米处平均气温为 25℃。当地主导风向为东北风，年雷暴日数为 20。1.2.5 地质水文资料 本厂所在地区平均海拔 500m，地层以砂粘土为主，地下水位为 2m。表 1.1 工厂负荷统计资料厂房编号厂房名称负荷类别设 备 容 量 /kW需要系数功率因数1铸造车间动力3000．30．7照明50．81．02锻压车间动力3500．30．65照明80．71．07金工车间动力4000．20．65照明100．81．06工具车间动力3600．30．6照明70．91．04电镀车间动力2500．50．8照明50．81．03热处理车间动力1500．60．8照明50．81．09装配车间动力1800．30．7照明60．81．010机修车间动力1600．20．65照明40．81．08锅炉车间动力500．70．8照明10．81．05仓库动力200．40．8照明10．81．0生活区照明3500．70．91.2.6电费制度本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，...
