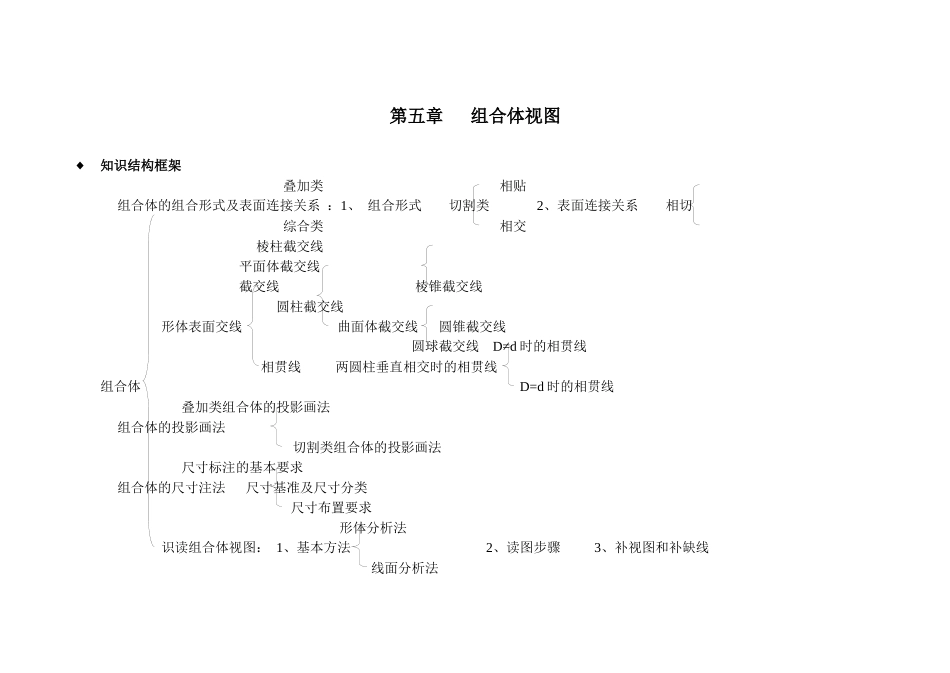

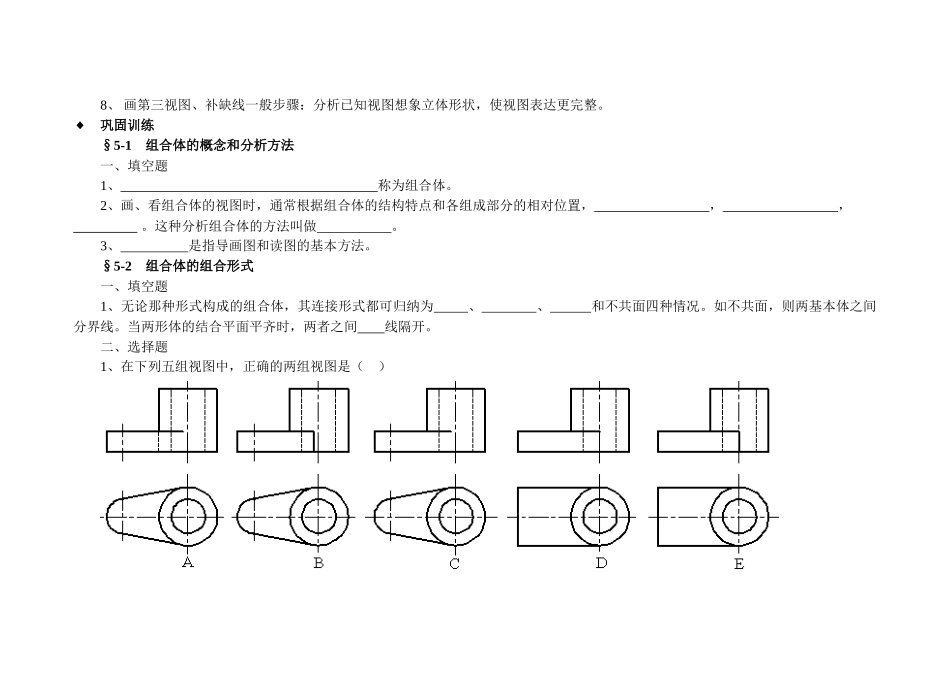

第五章 组合体视图◆ 知识结构框架 叠加类 相贴 组合体的组合形式及表面连接关系 ：1、 组合形式 切割类 2、表面连接关系 相切 综合类 相交 棱柱截交线 平面体截交线 截交线 棱锥截交线 圆柱截交线形体表面交线 曲面体截交线 圆锥截交线 圆球截交线 D≠d 时的相贯线相贯线 两圆柱垂直相交时的相贯线组合体 D=d 时的相贯线 叠加类组合体的投影画法 组合体的投影画法切割类组合体的投影画法 尺寸标注的基本要求 组合体的尺寸注法 尺寸基准及尺寸分类尺寸布置要求 形体分析法识读组合体视图： 1、基本方法 2、读图步骤 3、补视图和补缺线线面分析法◆ 知识要点1、组合体的概念：由两个或两个以上的基本几何体构成的物体称为组合体。2、组合体的组合形式：叠加型、切割型、综合型；表面连接形式：相贴、相切、相交。3、截交线：由平面截切几何体所形成的表面交线。求截交线的实质就是求截平面与立体表面一系列公有点的集合。4、相贯线：两个几何体互相贯穿所形成的表面交线。求相贯线的实质就是求两立体表面一系列公有点的集合。求截交线和相贯线的作图步骤如下：⑴ 分析形体的表面性质，根据基本形体的投影，求出表面交线的特别点，以确定表面交线的范围。⑵ 选择适当的辅助平面，在特别点之间的适当位置求出一定数目的一般点。⑶ 根据表面交线在基本形体上的位置推断可见性。⑷ 根据可见性的推断结果，依次光滑连接各点的同面投影，即得表面交线的投影。5、组合体视图的画法：首选主视图。用形体分析法画组合体视图就是将比较复杂的组合体分解为若干个简单的基本几何体，按其相互位置画出每个基本几何体的视图，将这些视图组合起来，即可得到整个组合体的视图。6、形体分析法标注组合体尺寸就是将组合体分解为若干个基本几何体后，逐个标出其定形尺寸及定位尺寸，然后标出组合体的总体尺寸。通常容易遗漏的是定位尺寸，因此在标注和检查尺寸时应特别注意（要求：正确、完整、清楚）。7、形体分析法看组合体视图就是通过形体分析法将组合体分解为若干个基本几何体，分别想象出它们的形状，从而想象出整体形状。 ① 几个视图联系起来一起看 ①认识视图，抓住特征 形体分析法 ②分析投影，抓住特征 读图的基本要领② 明确视图中线条和线框的含义 ③综合起来，想象整体 读图的基本方法 ①用形体分析法先做主要分析 ③ 善于构思物体的形状 线面分析法 ②用线面分析法再做补充分析 ③ 综合起来，想...
