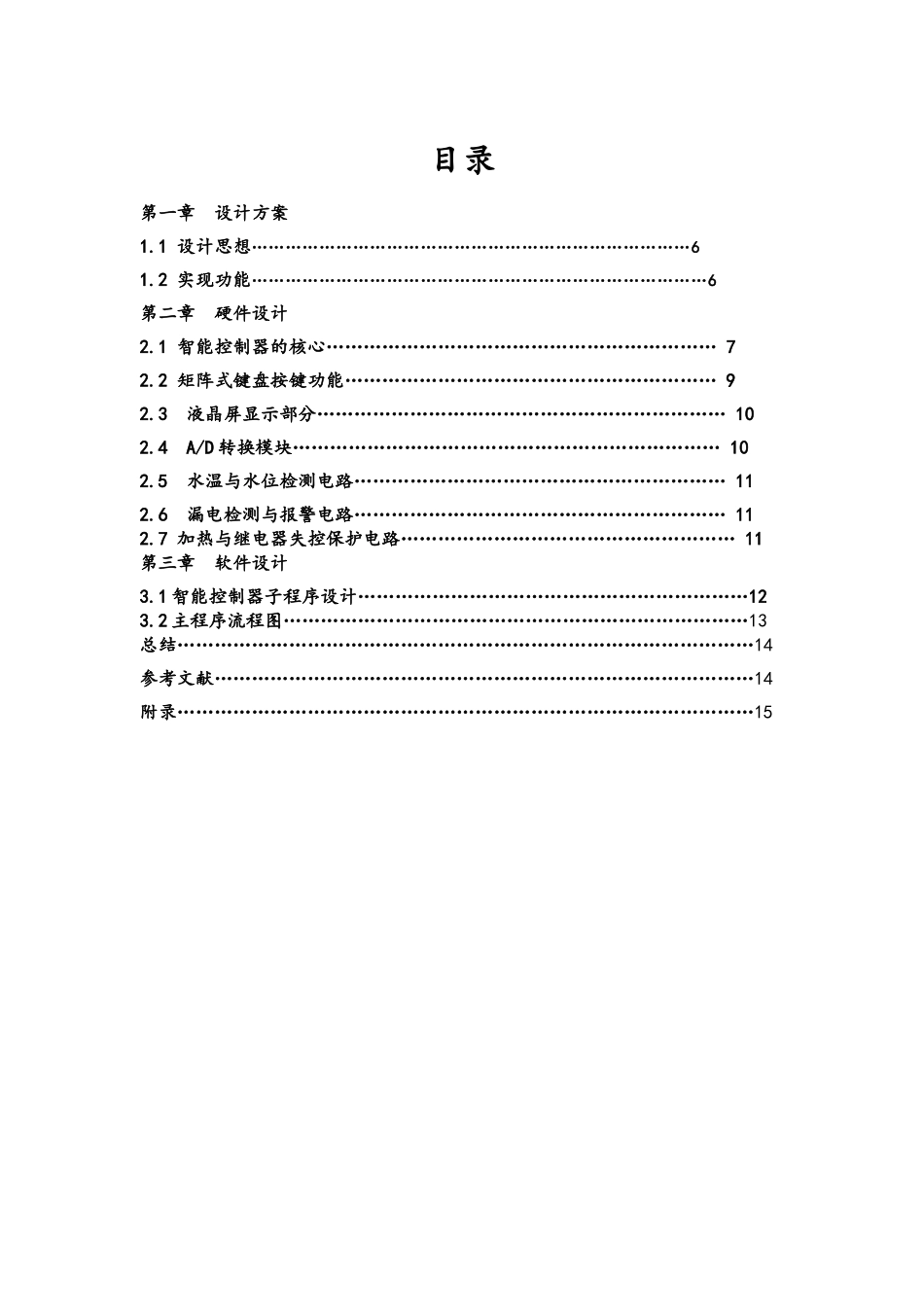

摘要热水器是一种可供浴室，洗手间与厨房使用的家用电器。目前市场上热水器主要品种有电热水器、太阳能热水器、燃气热水器。就中国的具体情况而言,由于太阳能热水器的使用受天气原因的限制,使用围狭窄；燃气热水器由于以石油、天然气为燃料,而燃料供应量又难以满足人们日益增长的需求，且不利于环境，因此电热水器越来越受到消费者的青睐。市场上传统的机械式电热水器控制功能不完善 ,而且精度低、可靠性差，生活质量的提高使得消费者对电热水器要求越来越趋向于智能化和数字化，因此智能家用电热水器出现满足了大众的需求。它采纳智能控制器为控制中心，具有抗干扰能力强 ,工作可靠稳定,自带 flash 闪存等特点，完全满足高性能的电热水器的控制要求能。智能家用电热水器控制器有对温度精确控制，可靠的水位采集电路，防止干烧，时间设定等等功能。我们考虑到家电业的激烈竞争，节约生产成本，智能家用电热水器控制器的设计主要采纳简单的器件：如 51 单片机，液晶屏显示 12864，ADC0809 等配件构成，与 C 语言软件编程相结合；充分利用外围功能，以提高产品的性价比，稍加改进，便能以较低成本应用于实际批量生产中。[关键词]智能控制器、功能、设计目录第一章 设计方案1.1 设计思想……………………………………………………………………61.2 实现功能………………………………………………………………………6第二章 硬件设计2.1 智能控制器的核心……………………………………………………… 72.2 矩阵式键盘按键功能…………………………………………………… 92.3 液晶屏显示部分………………………………………………………… 10 2.4 A/D 转换模块…………………………………………………………… 102.5 水温与水位检测电路…………………………………………………… 112.6 漏电检测与报警电路…………………………………………………… 112.7 加热与继电器失控保护电路……………………………………………… 11第三章 软件设计3.1 智能控制器子程序设计………………………………………………………123.2 主程序流程图…………………………………………………………………13总结…………………………………………………………………………………14参考文献……………………………………………………………………………14附录…………………………………………………………………………………15第一章设计...
