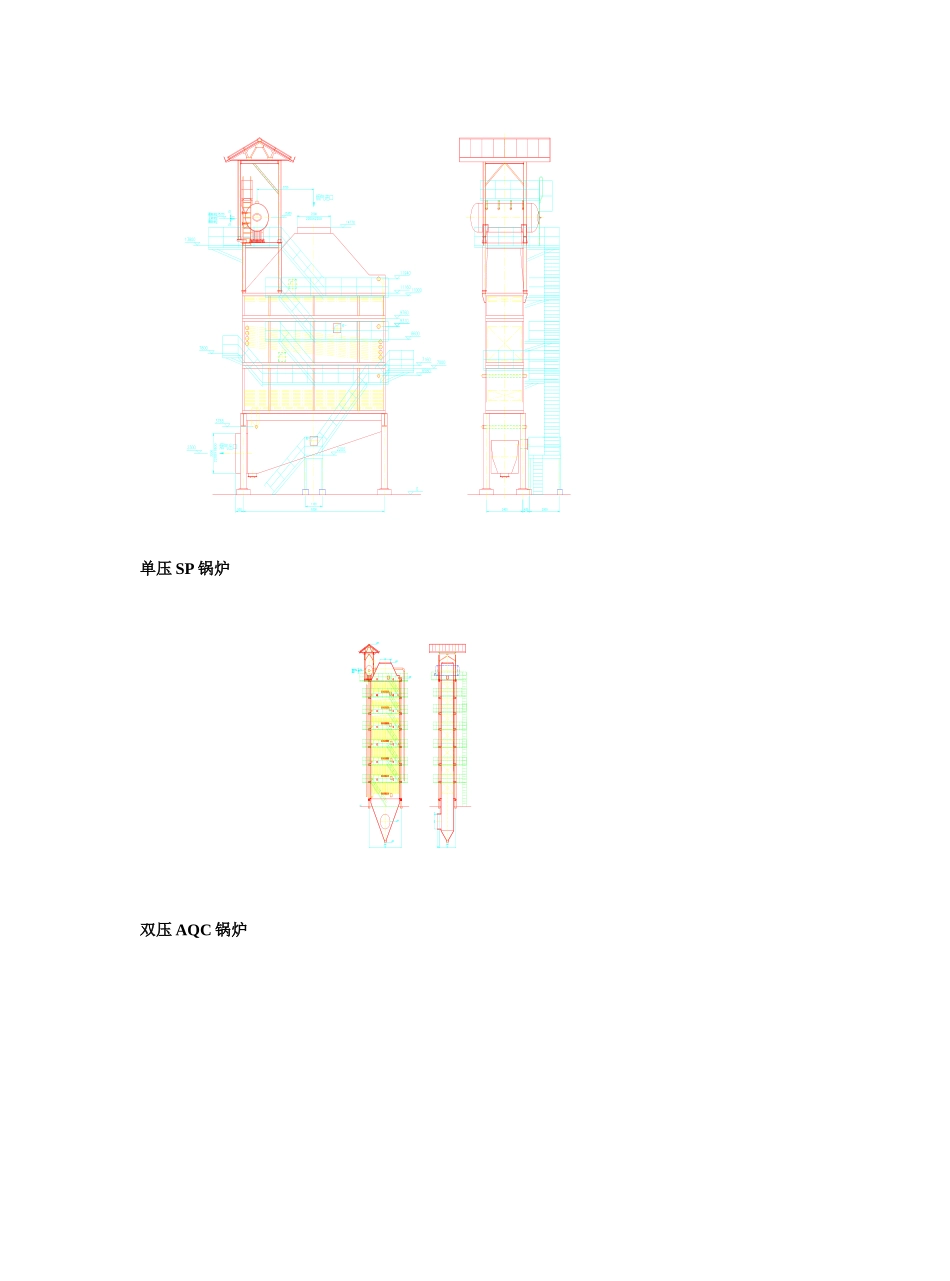

新型干法水泥窑低温余热锅炉介绍南通万达锅炉股份有限公司总工程师 袁克常用的余热发电热力系统常用的有单压、闪蒸、双压余热发电三种方式；单压系统指窑头余热锅炉和窑尾余热锅炉产生相近参数的主蒸汽，混合后进入汽轮机；窑头余热锅炉生产的热水供窑头余热锅炉蒸汽段和窑尾余热锅炉；闪蒸系统指锅炉产生一定压力的主蒸汽和热水，主蒸汽进入汽轮机高压进汽口，热水经过闪蒸，生产低压的饱和蒸汽，补入补汽式汽轮机的低压进汽口。双压系统指余热锅炉生产较高压力和较低压力的蒸汽，分别进入汽轮机的高、低压进汽口。余热发电热力系统的比较选择的依据：水泥窑自身特点决定的烟气量和烟气温度，以及烟气用于物料烘干温度的高低。锅炉吸热量的高低，取决于锅炉排烟温度的高低、锅炉散热量、锅炉漏风量。吸热量：双压系统高于闪蒸系统，闪蒸系统高于单压系统。发电量：双压系统高于闪蒸系统，闪蒸系统高于单压系统。单压发电系统可靠，投资成本低，但有明显的适用范围。换热窄点。总供水量＝AQC 产汽量＋SP 产汽量＋锅炉的排污量。在通常情况下，受限的总供水量不能使 AQC 的排烟温度降到 100℃以下，则不能最大限度的利用余热。闪蒸、双压系统是更好的选择。闪蒸较适合于余热锅炉与汽机房距离较远的场合。单压 AQC 锅炉单压 SP 锅炉双压 AQC 锅炉双压 SP 锅炉卧式布置 SP 锅炉SP（卧式）锅炉结构特点采纳辅助循环结构，特别的水循环结构设计保证了锅炉的安全运行；过热器、蒸发器采纳蛇形光管受热面，整体模块出厂，每个模块有各自独立的包装运输框架，现场安装时利用锅炉厂提供的专用翻转架安装就位；受热面管与集箱采纳特别的连接结构，减轻了机械振动的冲击。采纳较低烟速，减轻磨损，降低烟气侧阻力，减少锅炉自身的动力消耗；采纳机械振打清灰方式，卧式结构清灰更方便，连续清灰模式对系统运行影响小，与其它清灰方式相比更加节能；布置密封式刮板出灰机，大大降低锅炉尾部灰浓度。窑尾卧式与立式的比较卧式清灰效果较好。换热管垂直布置，不存在累积搭桥现象，且采纳吊挂形式，振打效果好。卧式炉占地面积较大，当窑尾设计排烟温度取值较低（采纳闪蒸、双压）时，结构布置较为困难。卧式炉烟气为水平流动，锅炉烟道入口要实行针对性设计，以保证烟气直角拐弯后的流场均匀。卧式采纳错列管束布置，换热效果较好。而立式一般采纳顺利管束布置。卧式炉采纳带有节流孔板的辅助循环...
