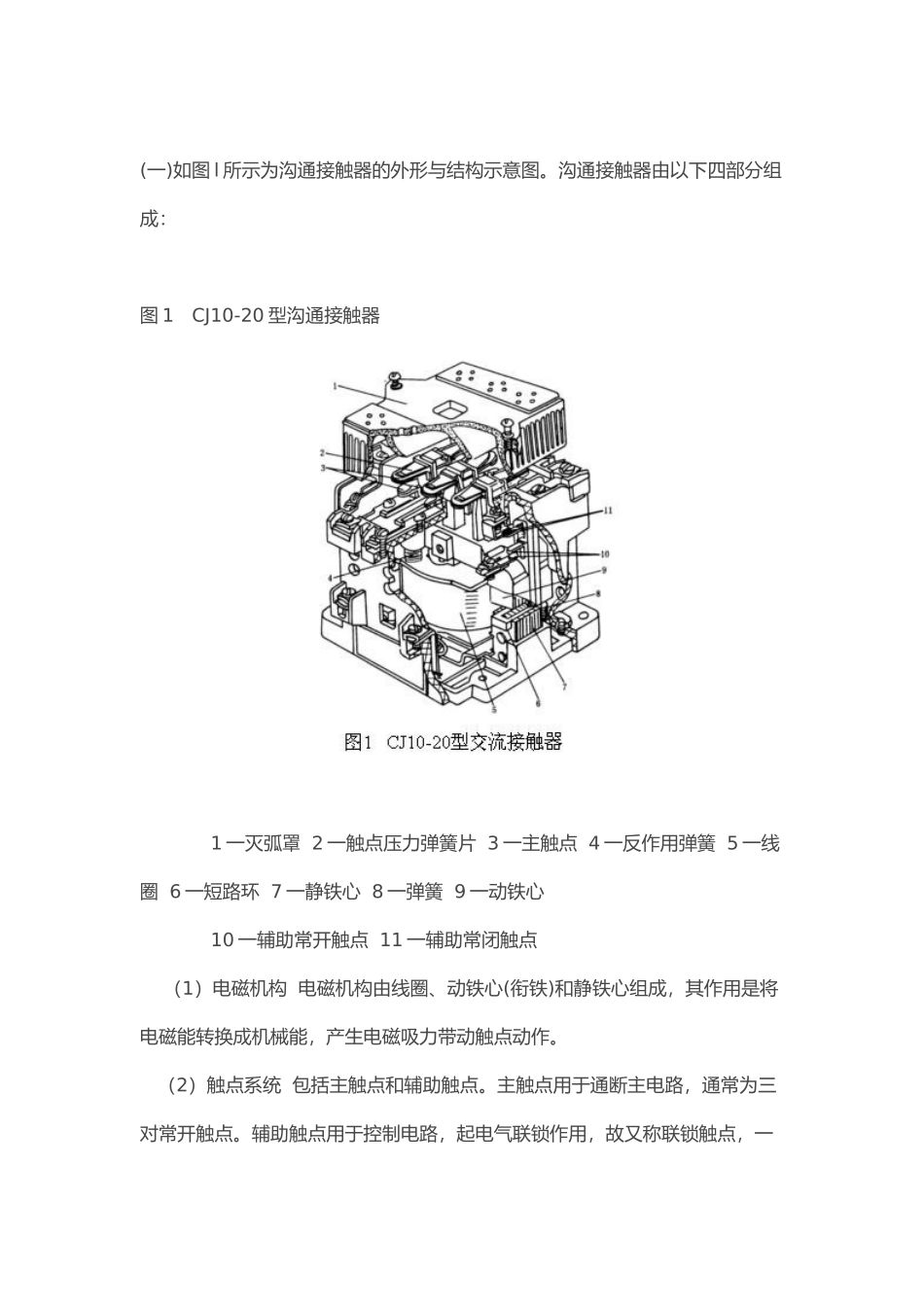

教你认识沟通接触器 结构与工作原理(一)如图 l 所示为沟通接触器的外形与结构示意图。沟通接触器由以下四部分组成： 图 1 CJ10-20 型沟通接触器 1 一灭弧罩 2 一触点压力弹簧片 3 一主触点 4 一反作用弹簧 5 一线圈 6 一短路环 7 一静铁心 8 一弹簧 9 一动铁心 10 一辅助常开触点 11 一辅助常闭触点 （1）电磁机构 电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。 （2）触点系统 包括主触点和辅助触点。主触点用于通断主电路，通常为三对常开触点。辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。 （3）灭弧装置 容量在 10A 以上的接触器都有灭弧装置，对于小容量的接触器，常采纳双断口触点灭弧、电动力灭弧、相间弧板隔弧与土灭弧罩灭弧。对于大容量的接触器，采纳纵缝灭弧罩与栅片灭弧。 （4）其他部件 包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构与外壳等。电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通与电磁吸力。此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。 （二）直流接触器 直流接触器的结构和工作原理基本上与沟通接触器一样。在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。由于直流电弧比沟通电弧难以熄灭，直流接触器常采纳磁吹式灭弧装置灭弧。 沟通接触器的分类与基本参数 1．沟通接触器的分类 沟通接触器的种类很多，其分类方法也不尽一样。根据一般的分类方法，大致有以下几种。 ① 按主触点极数分 可分为单极、双极、三极、四极和五极接触器。单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采纳；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制与其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极沟通接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。 ② 按灭弧介质分 可分为空气式接触器、真空式接触器等。依靠空气绝缘的接触器用于一般负载，而采纳真空绝缘的接触器常用在煤矿、石油、化工企业与电压在 660...
