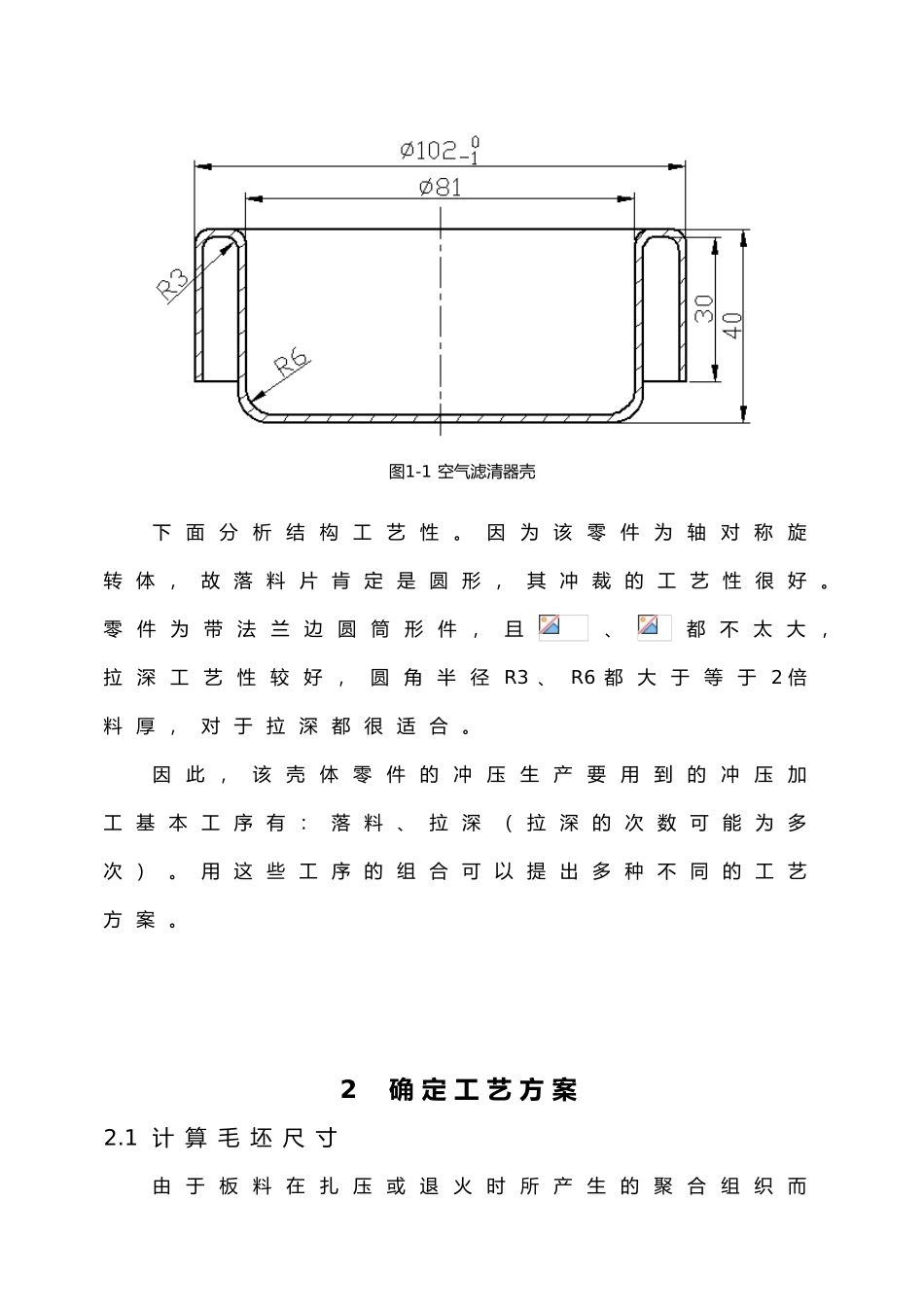

1 分 析 零 件 的 工 艺 性冲 压 件 工 艺 性 是 指 冲 压 零 件 在 冲 压 加 工 过 程 中加 工 的 难 易 程 度 。 虽 然 冲 压 加 工 工 艺 过 程 包 括 备 料— 冲 压 加 工 工 序 — 必 要 的 辅 助 工 序 — 质 量 检 验 — 组合 、 包 装 的 全 过 程 ， 但 分 析 工 艺 性 的 重 点 要 在 冲 压加 工 工 序 这 一 过 程 里 。 而 冲 压 加 工 工 序 很 多 ， 各 种工 序 中 的 工 艺 性 又 不 尽 一 样 。 即 使 同 一 个 零 件 ， 由于 生 产 单 位 的 生 产 条 件 、 工 艺 装 备 情 况 与 生 产 的 传统 习 惯 等 不 同 ， 其 工 艺 性 的 涵 义 也 不 完 全 一 样 。 这里 我 们 重 点 分 析 零 件 的 结 构 工 艺 性 。该 零 件 是 空 气 滤 清 器 壳 ， 从 图1.1 中 我 们 可 以 看出 该 零 件 的 精 度 要 求 不 是 很 高 ， 但 要 求 有 较 高 的 钢度 和 强 度 。 在 零 件 图 中 ， 尺 寸为 IT14 级 ， 其 余尺 寸 未 标 注 公 差 ， 可 以 按 自 由 公 差 计 算 和 处 理 。 零件的外形尺寸为，属于中小型零件，料厚为1.5mm。图1-1 空气滤清器壳 下 面 分 析 结 构 工 艺 性 。 因 为 该 零 件 为 轴 对 称 旋转 体 ， 故 落 料 片 肯 定 是 圆 形 ， 其 冲 裁 的 工 艺 性 很 好 。零 件 为 带 法 兰 边 圆 筒 形 件 ， 且、都 不 太 大，拉 深 工 艺 性 较 好 ， 圆 角 半 径 R3 、 R6 都 大 于 等 于 2 倍料 厚 ， 对 于 拉 深 都 很 适 合 。因 此 ， 该 壳 体 零 件 的 冲 压 生 产 要 用 到 的 冲 压 加工 基 本 工 序 有 ： 落 料 、 拉 深 （ 拉 深 的 次 数 可 能 为 多次 ） 。 用 这 些 工 序 的 组 合 可 以 提 出 多 种 不 同 的 工 艺方 案 。2 确 定 工 艺 方 案2.1 计 算 毛 坯 尺 寸由 于 板 料 在 扎 压 或 退 火 时 所 产 生 的 聚 合 组 织 而使 材 料 引 起 残 存 的 方 向 性 ， 反 映 到 拉 深 过 程 ...
