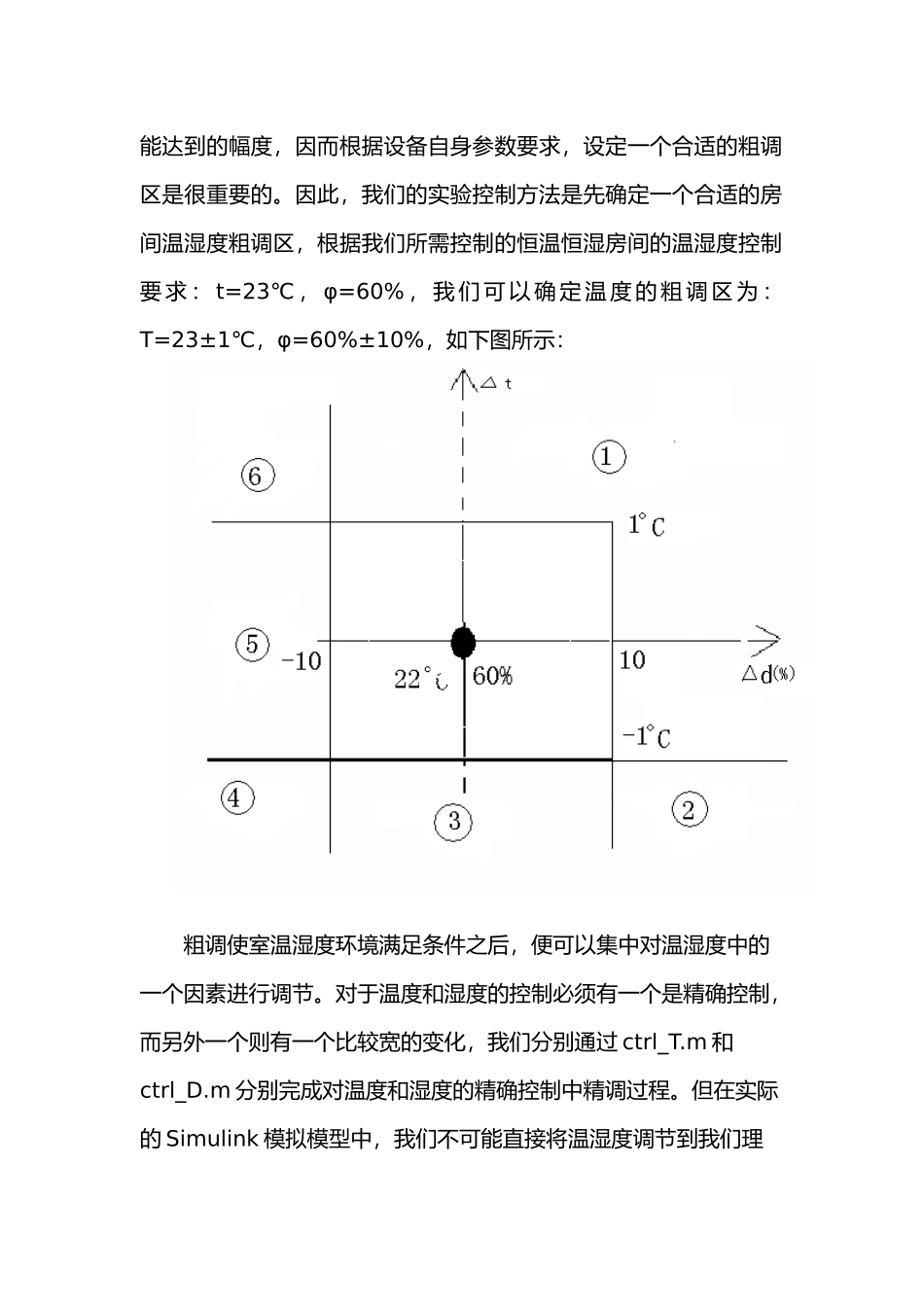

建筑自动化实验报告题目：恒温恒湿房间的仿真模拟控制实验班级：建环 1302 班 ：文博学号：U202415938指导老师：徐新华完成时间：2024 年 5 月一、 实验目的本次模拟仿真的目的是要满足在 秋（过渡季）、夏、冬三季的温湿度控制。控制对象为温度和湿度，其中湿度为相对湿度，因为温度与相对湿度的耦合关系，而且在实际工况中，对温、湿度又有不同的精度要求，因此我们只需要在温湿度中选取其中一个进行精调，另外一个满足一定条件即可。我们要做的工作便是在上述外界环境下，分别对温湿度进行控制。其中温度控制：，φ=60±10％湿度控制：φ=60±1％，本次实验主要是利用 Mat lab 中 Simulink 仿真模型模拟恒温恒湿机组在各种工作环境下的运行情况。在模拟过程中，对于各季环境差异，我们主要考虑的是环境温度的不同，即显热负荷的差异。同时，我们假设各种条件下房间的产湿都是一样的，这主要是基于室设备、人员没有变化。我们需利用 Simulink 仿真模型模拟恒温恒湿机组在各种工作环境下的运行情况，通过仿真实验找到合适的控制策略，实现房间里的恒温恒湿控制。二、 实验控制方法由于所用控制器件的惯性与精度影响，很难在第一刻就能使调节后的空气温湿度达到要求。而且处于保护设备和节能的角度考虑，我们没有必要总使设备运行在满负载工况下，同时避开在很小的区域由于控制目标的波动而是其频繁启停，同时还得兼顾进行微调所能达到的幅度，因而根据设备自身参数要求，设定一个合适的粗调区是很重要的。因此，我们的实验控制方法是先确定一个合适的房间温湿度粗调区，根据我们所需控制的恒温恒湿房间的温湿度控制要 求 ： t=23℃ ， φ=60% ， 我 们 可 以 确 定 温 度 的 粗 调 区 为 ：T=23±1℃，φ=60%±10%，如下图所示：粗调使室温湿度环境满足条件之后，便可以集中对温湿度中的一个因素进行调节。对于温度和湿度的控制必须有一个是精确控制，而另外一个则有一个比较宽的变化，我们分别通过 ctrl_T.m 和ctrl_D.m 分别完成对温度和湿度的精确控制中精调过程。但在实际的 Simulink 模拟模型中，我们不可能直接将温湿度调节到我们理想的控制要求，我们对 ctrl_T.m 和 ctrl_D.m 需要不断进行修正，直到得到符合我们实验要求的温湿度围。三、 实验控制算法1、温度控制实现方法：由于控制的过程最终是给被控器件一个 0－1 信号，假如是 0，则表示该仪器停止运行，假如是 1，则表示该仪器运行...
