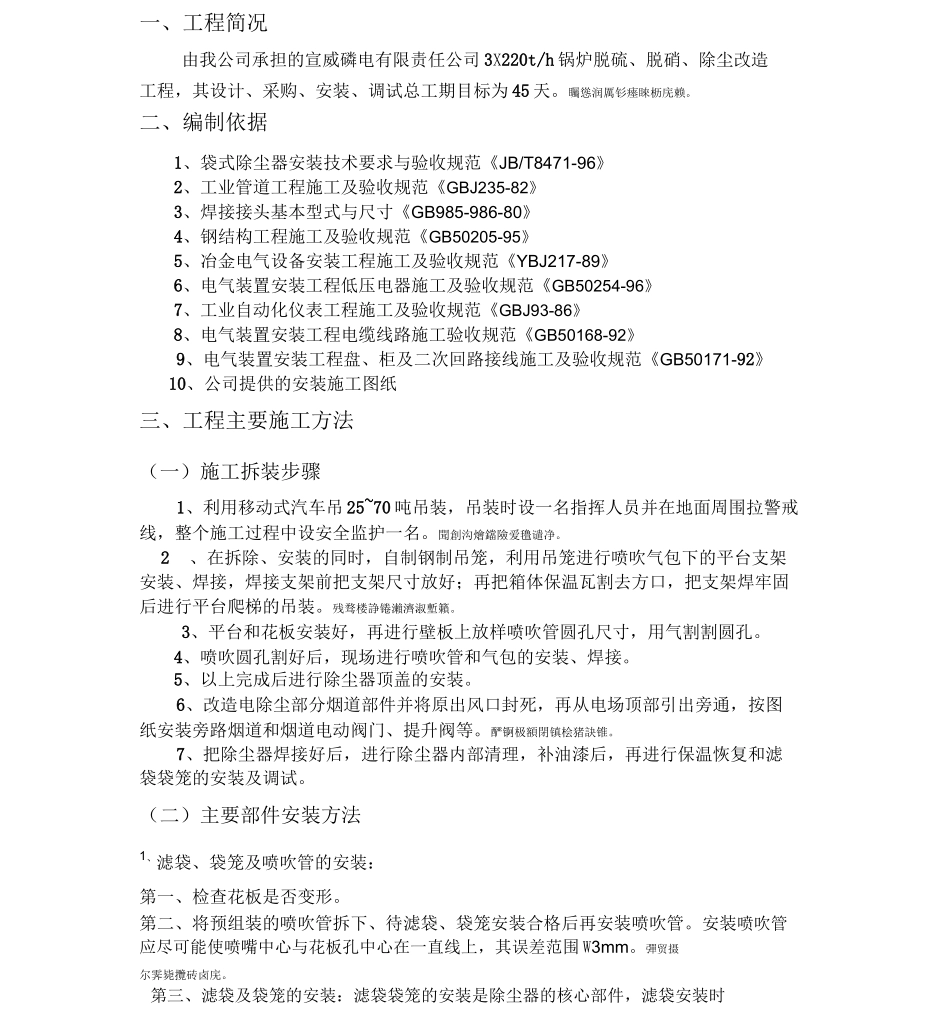

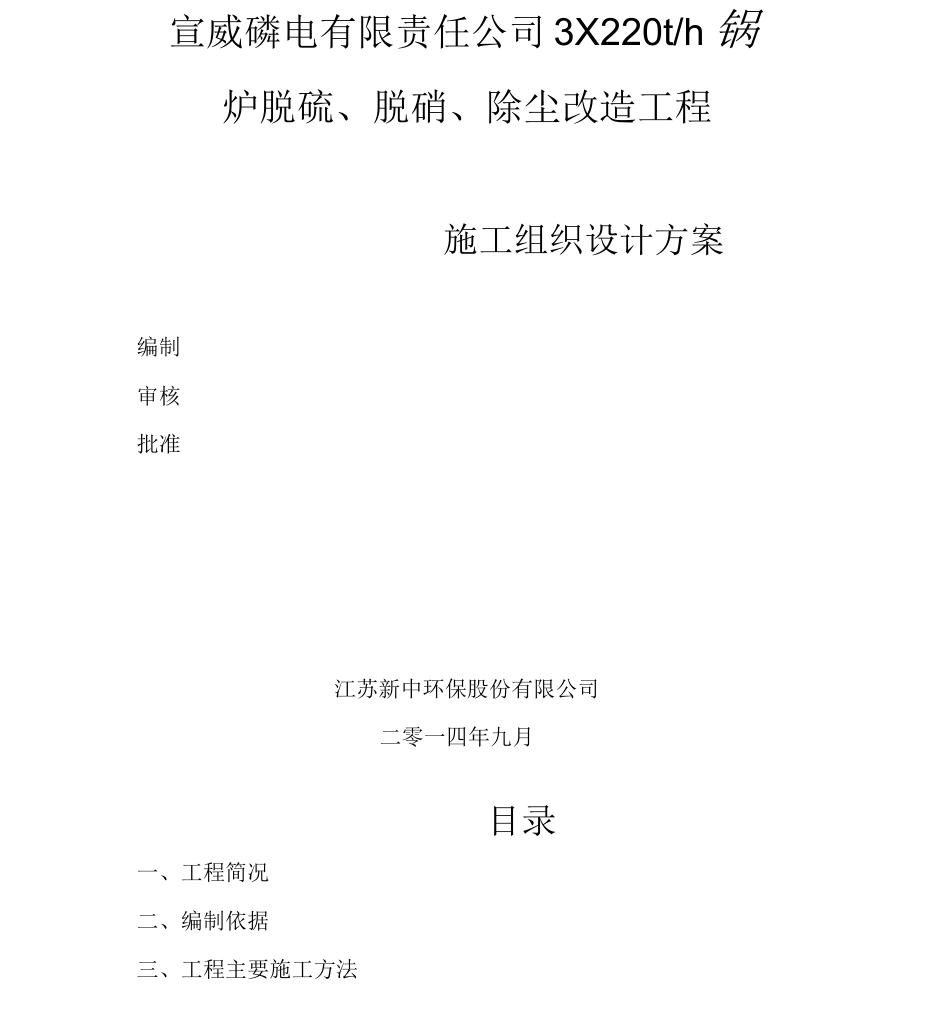

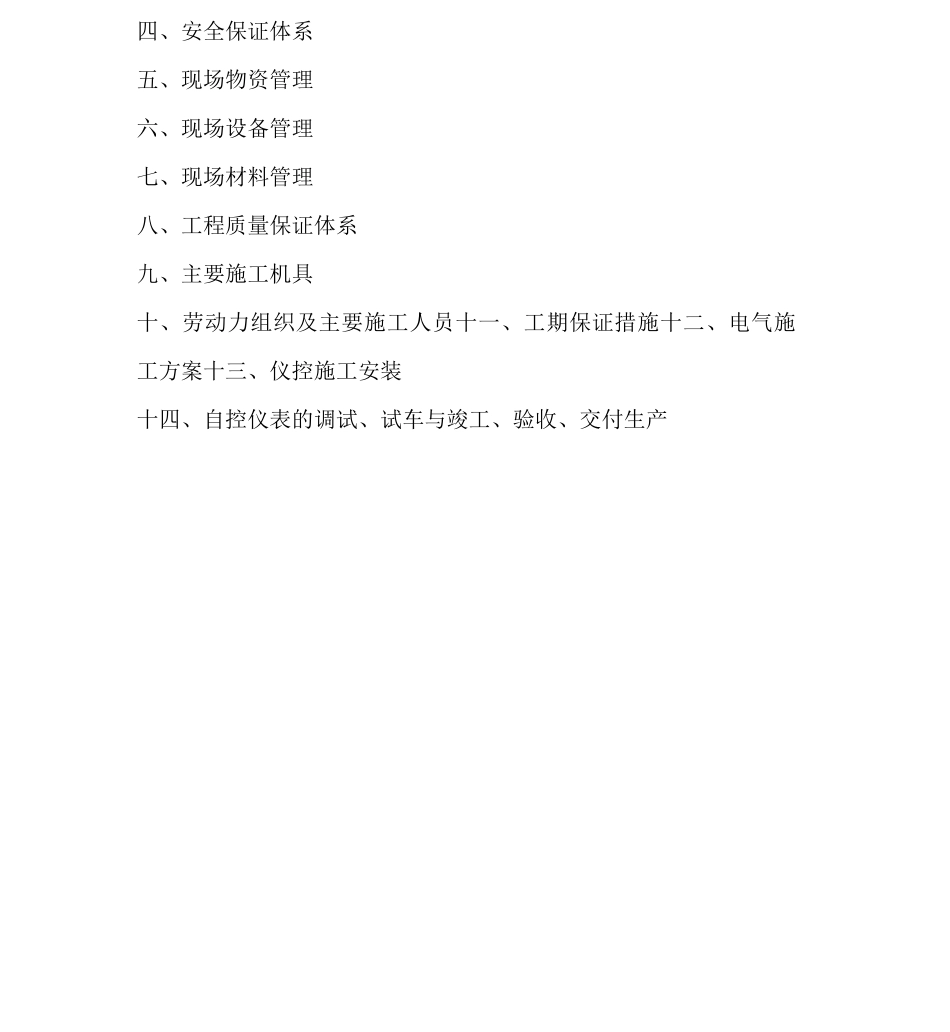

宣威磷电有限责任公司 3X220t/h 锅炉脱硫、脱硝、除尘改造工程施工组织设计方案编制审核批准江苏新中环保股份有限公司二零一四年九月目录一、工程简况二、编制依据三、工程主要施工方法四、安全保证体系五、现场物资管理六、现场设备管理七、现场材料管理八、工程质量保证体系九、主要施工机具十、劳动力组织及主要施工人员十一、工期保证措施十二、电气施工方案十三、仪控施工安装十四、自控仪表的调试、试车与竣工、验收、交付生产一、工程简况由我公司承担的宣威磷电有限责任公司 3X220t/h 锅炉脱硫、脱硝、除尘改造工程，其设计、采购、安装、调试总工期目标为 45 天。矚慫润厲钐瘗睞枥庑赖。二、编制依据1、袋式除尘器安装技术要求与验收规范《JB/T8471-96》2、工业管道工程施工及验收规范《GBJ235-82》3、焊接接头基本型式与尺寸《GB985-986-80》4、钢结构工程施工及验收规范《GB50205-95》5、冶金电气设备安装工程施工及验收规范《YBJ217-89》6、电气装置安装工程低压电器施工及验收规范《GB50254-96》7、工业自动化仪表工程施工及验收规范《GBJ93-86》8、电气装置安装工程电缆线路施工验收规范《GB50168-92》9、电气装置安装工程盘、柜及二次回路接线施工及验收规范《GB50171-92》10、公司提供的安装施工图纸三、工程主要施工方法（一）施工拆装步骤1、利用移动式汽车吊 25~70 吨吊装，吊装时设一名指挥人员并在地面周围拉警戒线，整个施工过程中设安全监护一名。聞創沟燴鐺險爱氇谴净。2、在拆除、安装的同时，自制钢制吊笼，利用吊笼进行喷吹气包下的平台支架安装、焊接，焊接支架前把支架尺寸放好；再把箱体保温瓦割去方口，把支架焊牢固后进行平台爬梯的吊装。残骛楼諍锩瀨濟淑塹籟。3、平台和花板安装好，再进行壁板上放样喷吹管圆孔尺寸，用气割割圆孔。4、喷吹圆孔割好后，现场进行喷吹管和气包的安装、焊接。5、以上完成后进行除尘器顶盖的安装。6、改造电除尘部分烟道部件并将原出风口封死，再从电场顶部引出旁通，按图纸安装旁路烟道和烟道电动阀门、提升阀等。酽锕极額閉镇桧猪訣锥。7、把除尘器焊接好后，进行除尘器内部清理，补油漆后，再进行保温恢复和滤袋袋笼的安装及调试。（二）主要部件安装方法1、滤袋、袋笼及喷吹管的安装：第一、检查花板是否变形。第二、将预组装的喷吹管拆下、待滤袋、袋笼安装合格后再安装喷吹管。安装喷吹管应尽可能使喷嘴中心与花板孔中心在一直线上，其误差范围 W3mm。彈贸摄尔霁毙攬...
