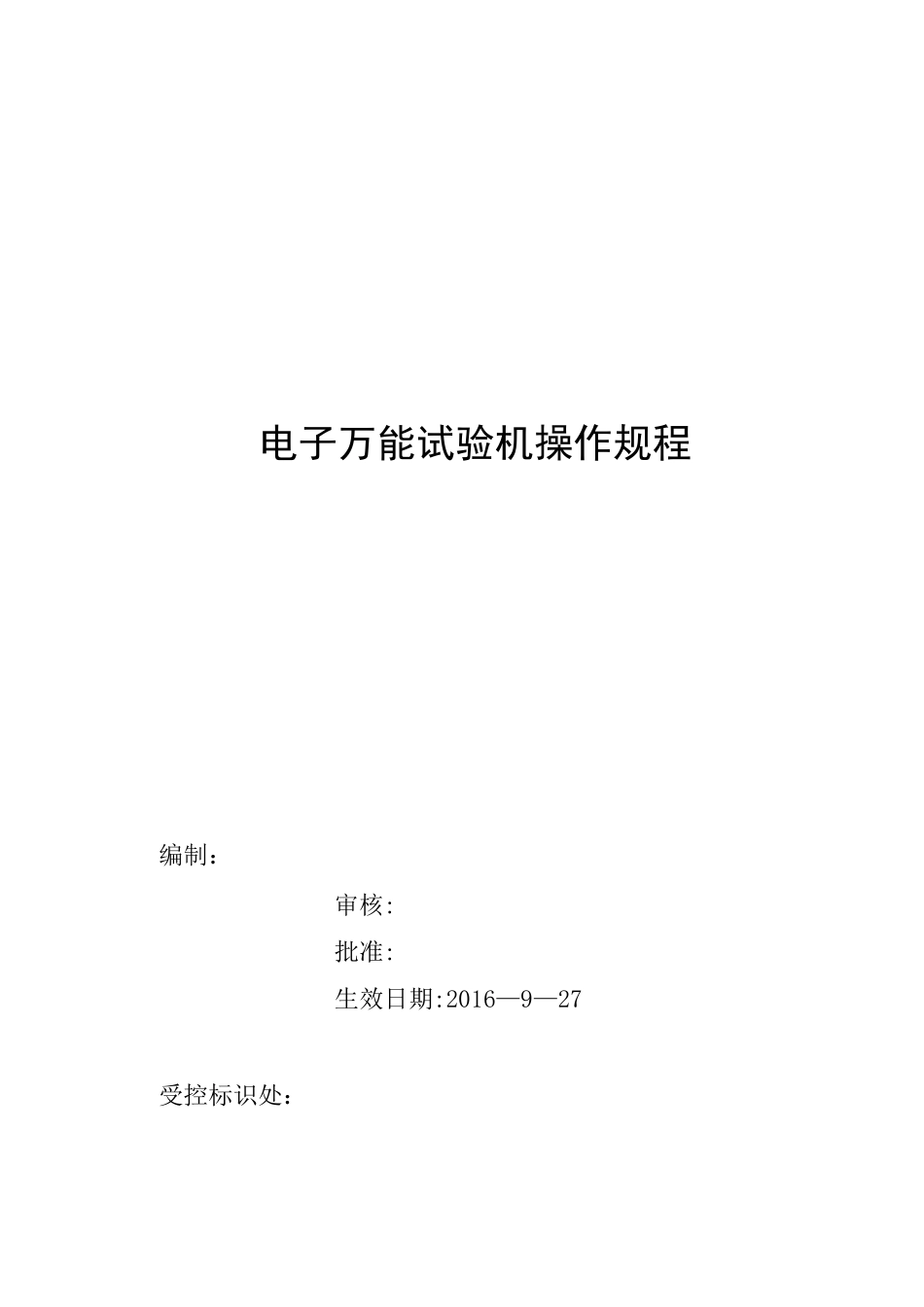

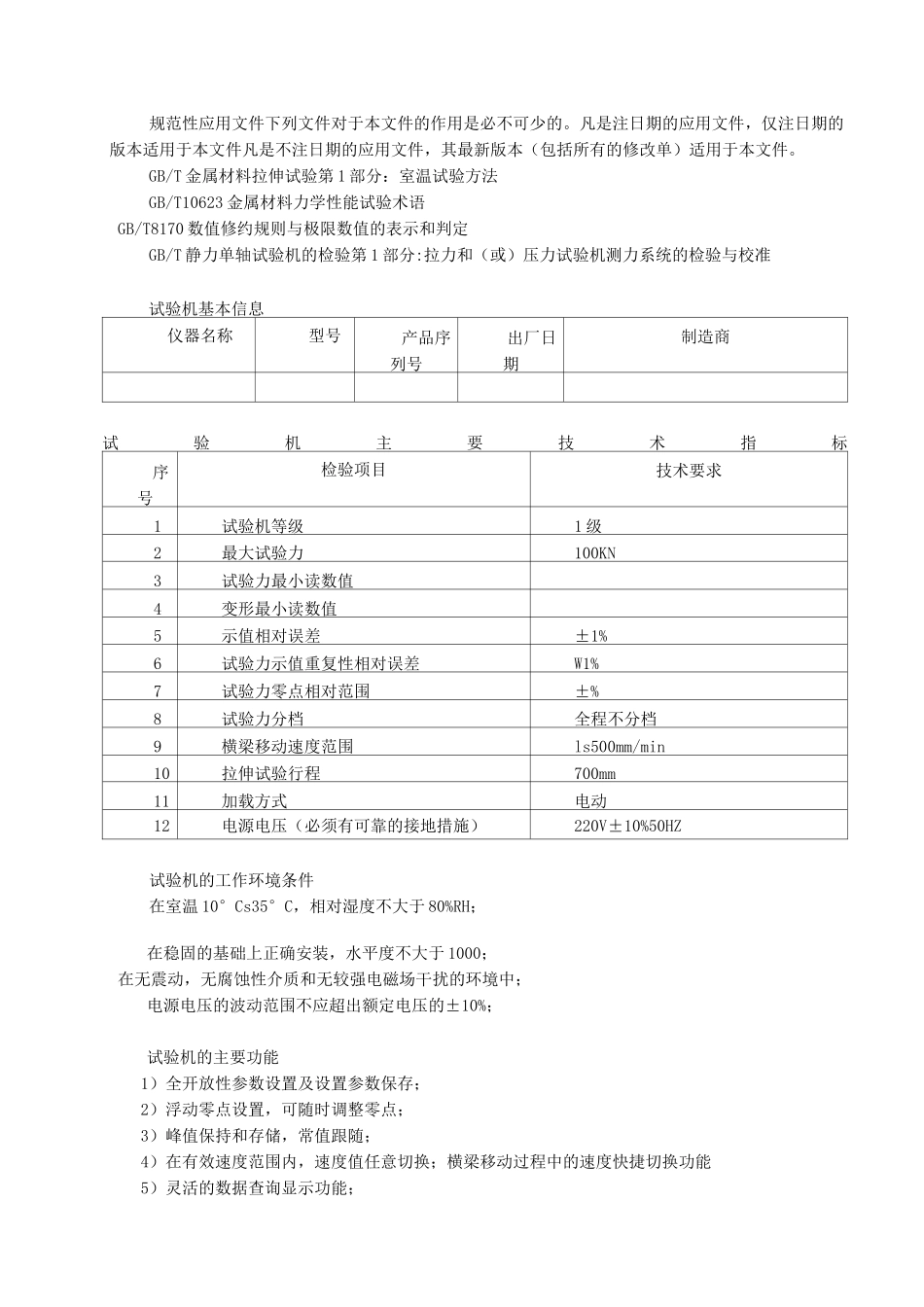

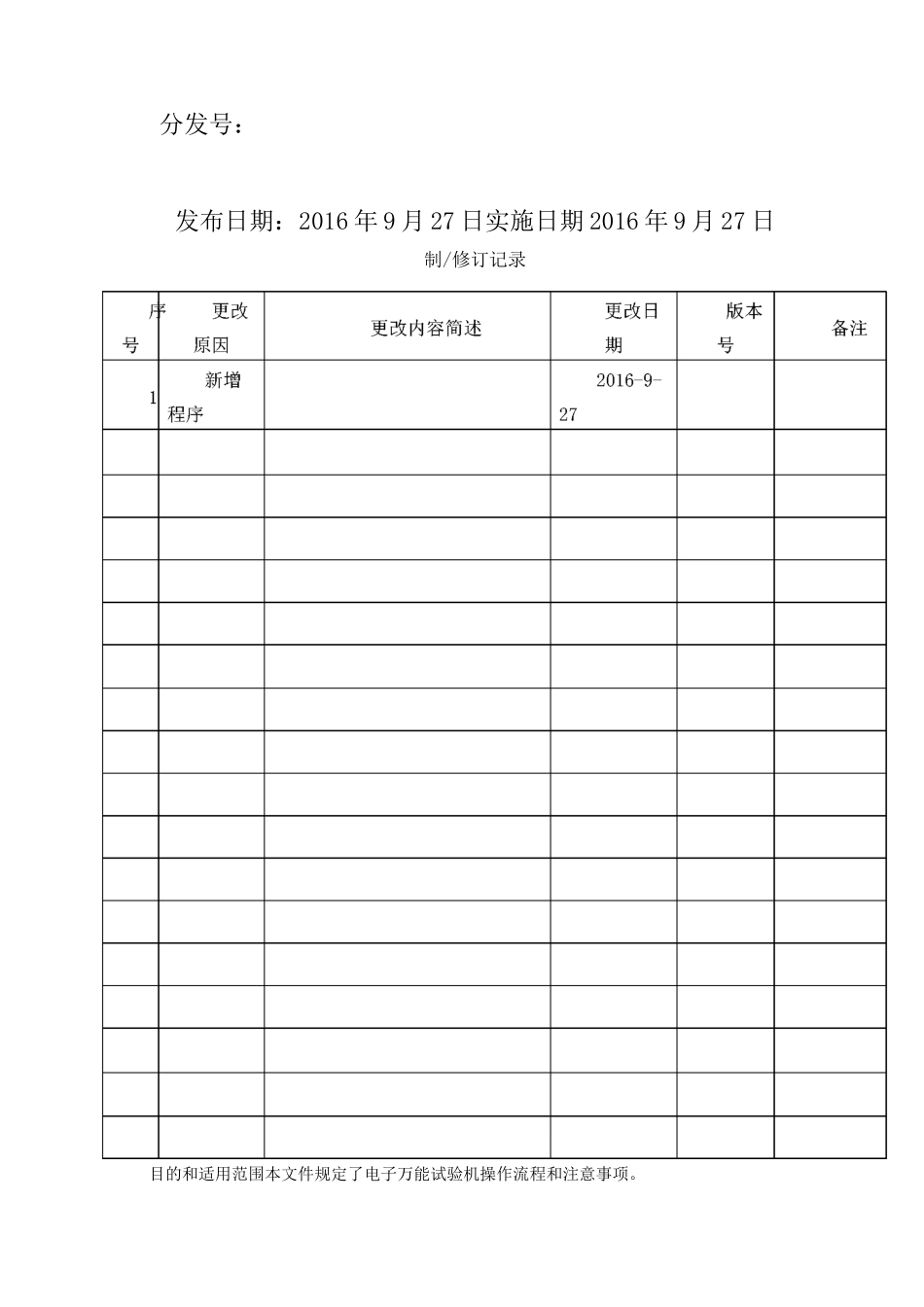

电子万能试验机操作规程编制：审核:批准:生效日期:2016—9—27受控标识处：分发号：发布日期：2016 年 9 月 27 日实施日期 2016 年 9 月 27 日制/修订记录目的和适用范围本文件规定了电子万能试验机操作流程和注意事项。规范性应用文件下列文件对于本文件的作用是必不可少的。凡是注日期的应用文件，仅注日期的版本适用于本文件凡是不注日期的应用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 金属材料拉伸试验第 1 部分：室温试验方法GB/T10623 金属材料力学性能试验术语GB/T8170 数值修约规则与极限数值的表示和判定GB/T 静力单轴试验机的检验第 1 部分:拉力和（或）压力试验机测力系统的检验与校准试验机基本信息仪器名称型号产品序列号出厂日期制造商试验机主要技术指标序号检验项目技术要求1试验机等级1 级2最大试验力100KN3试验力最小读数值4变形最小读数值5示值相对误差±1%6试验力示值重复性相对误差W1%7试验力零点相对范围±%8试验力分档全程不分档9横梁移动速度范围ls500mm/min10拉伸试验行程700mm11加载方式电动12电源电压（必须有可靠的接地措施）220V±10%50HZ试验机的工作环境条件在室温 10°Cs35°C，相对湿度不大于 80%RH；在稳固的基础上正确安装，水平度不大于 1000；在无震动，无腐蚀性介质和无较强电磁场干扰的环境中；电源电压的波动范围不应超出额定电压的±10%；试验机的主要功能1）全开放性参数设置及设置参数保存；2）浮动零点设置，可随时调整零点；3）峰值保持和存储，常值跟随；4）在有效速度范围内，速度值任意切换；横梁移动过程中的速度快捷切换功能5）灵活的数据查询显示功能；6）过载停机保护功能；极限位置保护；7）试验结束自动判断功能。试验机结构特征试验机接线图见图 1。总体结构特征见图 2，图 3。1.力传感器数据线 2.试验机数据线（连接电脑主机）3.试验机电源线图 1 试验机接线图图 2 拉力试验机结构（正面）图 3 拉力试验机结构（反面）下以拉伸试验为例：试验原理试验系用拉力拉伸试样，一般拉至断裂，测定 GB/T 规定的一项或几项力学性能。除非另有规定，试验在室温 10°Cs35°C 范围内进行。试样提前准备好测试试样；或按照《金属材料拉伸试验标准试样类型及尺寸》的要求准备好标准试样原始横截面积的测定原始横截面积 S°的计算准确度依赖于试样本身特性和类型。按照《金属材料拉伸试验标准试样类型及尺寸》制备的标准试样，原始横截面积数据可...
