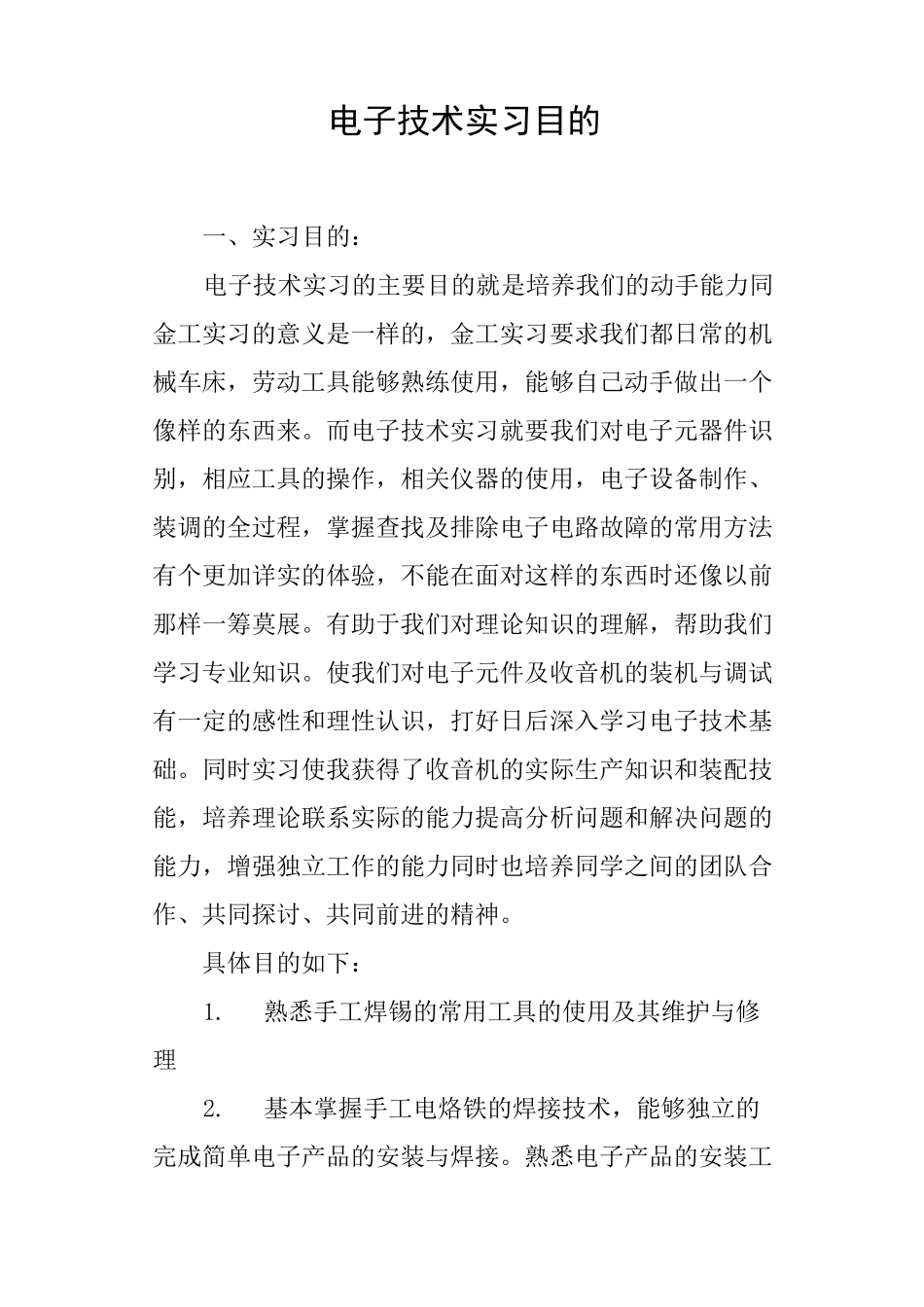

电子技术实习目的一、实习目的：电子技术实习的主要目的就是培养我们的动手能力同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用，能够自己动手做出一个像样的东西来。而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。有助于我们对理论知识的理解，帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力提高分析问题和解决问题的能力，增强独立工作的能力同时也培养同学之间的团队合作、共同探讨、共同前进的精神。具体目的如下：1.熟悉手工焊锡的常用工具的使用及其维护与修理2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。6.了解电子产品的焊接、调试与维修方法。二、实习内容：(1) 学习识别简单的电子元件与电子线路;(2) 学习并掌握收音机的工作原理;(3) 按照图纸焊接元件，组装一台收音机，并掌握其调试方法。三、实习器材介绍：(1) 电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为 30w,烙铁头是铜制。(2) 螺丝刀、镊子等必备工具。(3) 松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。(4) 两节 5 号电池。四、原理简述：zx-921 型收音机是由 8 个三极管和 2 个二极管组成的，其中 bg1 为变频三极管，bg2、bg3 为中频放大三极管，bg4 为检波三极管，bg5、bg6 组成阻容耦合式前置低频放大器，bg7、bg8 组成变压器耦合推挽低频功率放大器。该机的主要技术指标为：频率范围：中波 530〜1605khz中频：465khz灵敏度：小于 lmv/m选择性：大于 16db输出功率：56mw〜140mw电源：1.52v（l・5v 干电池二节）zx-921 型收音机电路原理图（一）调谐、变频电路11（线...
