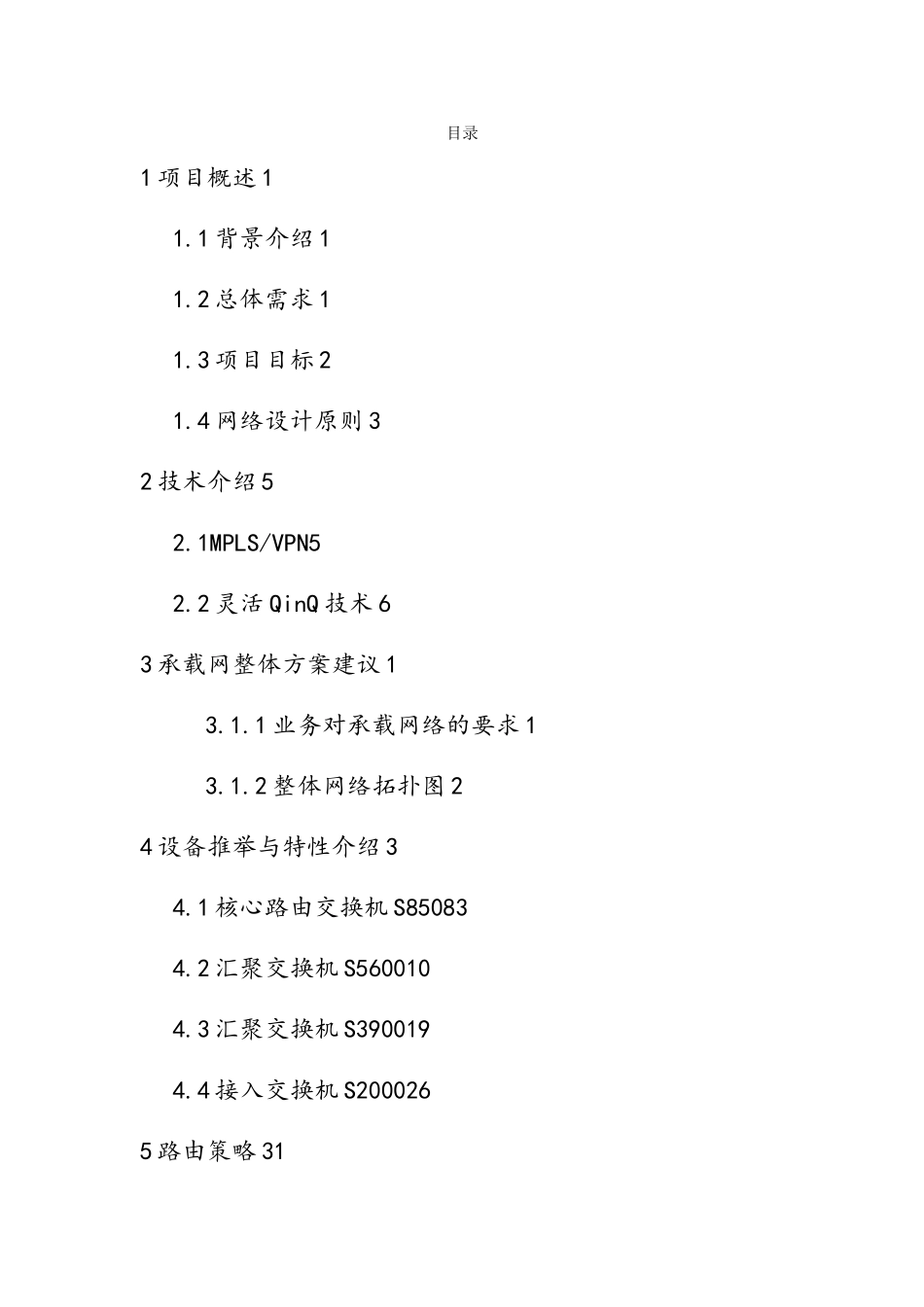

广电 IP 城域网改造方案建议书目录1 项目概述 11.1 背景介绍 11.2 总体需求 11.3 项目目标 21.4 网络设计原则 32 技术介绍 52.1MPLS/VPN52.2 灵活 QinQ 技术 63 承载网整体方案建议 13.1.1 业务对承载网络的要求 13.1.2 整体网络拓扑图 24 设备推举与特性介绍 34.1 核心路由交换机 S850834.2 汇聚交换机 S5600104.3 汇聚交换机 S3900194.4 接入交换机 S2000265 路由策略 315.1 路由设计原则 315.2 路由协议选择 315.2.1 域间路由协议选择 315.2.2 域路由协议选择 325.2.3 组播路由协议选择 326 宽带接入运营管理建议 346.1 VLAN 划分 346.1.1 PUPSPV 方式 346.1.2 PUPV 方式 356.1.3 PSPV 方式 356.1.4 混合方式 361项目概述1.1 背景介绍目前广电行业正处于全国数字电视整体转换的历史时期，广电运营商除了传统广播电视业务的运营外，对数字电视、语音通信、宽带数据等多业务融合的有效支持，实现综合性全业务运营已成为业界普遍认同的趋势。国家“十一五规划”中明确提出了计算机网络、通信网络、广电网络实现“三网融合”的总体要求，近年来，下一代网络也一直是业界谈论的焦点。基于广电HFC 网络， 如何进行网络改造，顺利过渡到下一代有线电视网络（NGCN），逐步开展全新的数字电视业务以与丰富的增值业务，是广电行业面临的巨大挑战和历史机遇。另一方面，根据桐乡广电宽带城域网业务的进展和目前网络运营模式的进展趋势，现有的城域业务网的承载和接入能力已经不能满足当前市场的需求，急需进行改造和扩容。建设一个基于IP的高带宽、高可靠性、可运营管理、具备多种业务综合承载能力和扩展性的电信级IP网络，将成为桐乡广电开展全业务运营的关键。广电实现网络双向改造是其业务进展必须经过的技术门槛，实现网络双向改造的技术种类在一定时期会并存，但最终的进展方向是IP的方向，以太接入网是最完善的接入方式，EPON是目前广电以太网建设的最佳起步方式；目前，华为是EPON技术的国领先者。1.2 总体需求桐乡广电网络基本需求：根据桐乡市广电的实际情况，本次工程将升级中心机房的核心路由交换机(现有的是 CISCO6509)，通过 12 条单模光纤 连 接 12 个 镇 、 街 道 广 电 站 的 交 换 机 （ 现 有 的 是CISCO3550 与 CISCO2924），通过单模中距光纤连接到桐乡市区各个分前端机房汇聚层交换机，通过分前端机房再连接到小区机房接入层交换机。在...
