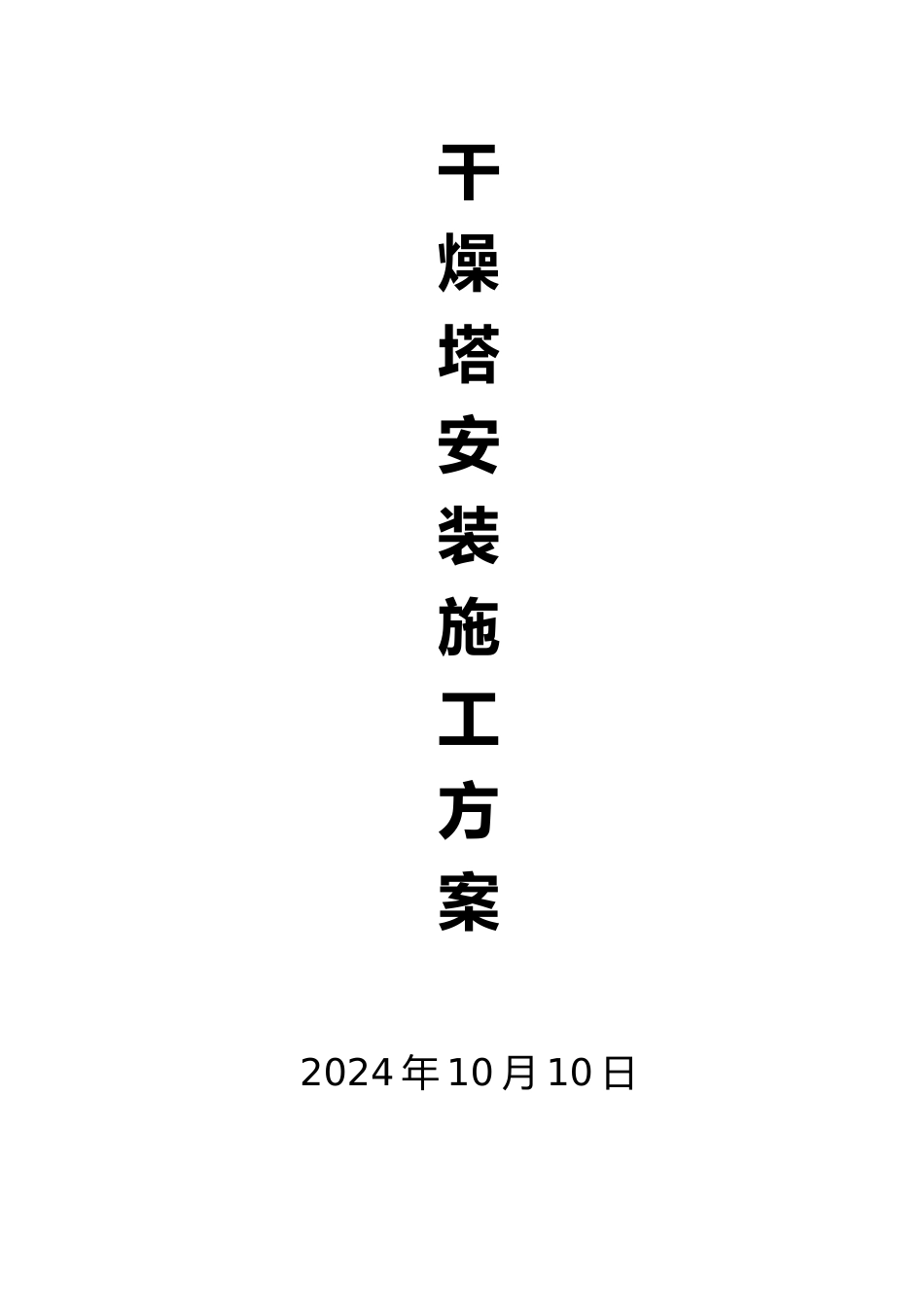

干燥塔安装施工方案2024 年 10 月 10 日目录一、编制依据与执行标准- 3 -二、施工准备- 3 -三、干燥塔安装工艺- 4 -四、过滤器等设备安装- 9 -五、管线系统安装- 12 -六、确保安全、环保、文明施工的技术措施- 15 -七、施工总平面布置- 37 -八、劳动力配备需求与主要施工机械表- 38 -一、编制依据与执行标准尼鲁干燥塔安装手册尼鲁袋滤器安装手册GEA 尼鲁标准（焊接、表面处理、制作误差）尼鲁索具与吊装程序产品几何技术规(GPS) 表面结构压力式喷雾干燥器工业金属管道工程施工与验收规工业设备、工业管道焊接工程施工与验收规承压设备无损检测焊接钢制常压容器二、施工准备施工前应具备的条件：1.施工图纸、施工规、标准、施工方案等资料齐全,图纸会审完毕，并已进行设计交底。2.到货的设备组装件、材料满足施工要求。3.到货的设备组装件、材料等已开箱、检验合格。4.施工人员已进行过培训，焊接工艺评定 PQR 经审定批准。5.现场道路与施工用水、电等就绪，并能保证连续施工。施工准备1.技术人员、检查人员与施工人员应认真熟悉图纸和有关规、标准、设计要求，审图时应对设备装配图、局部大样图、风管平面布置图、空视图与管线表进行认真核对，确保施工时没有任何零部件遗漏。2.技术人员应向参加施工的所有人员进行技术交底。3.对设备与设备组成件与阀门等进行检查、确认并收集整理有关的技术证件。4.施工所需机具、工具、消耗材料配备齐全。5.施工现场所购的全部设备与材料必须进行验收，验收要求如下：5.1 设备与设备组成件的检验：设备与设备组成件的必须具有制造厂的质量证明书，其指标应符合设计文件的规定。5.2 设备与设备组成件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，不合格者不得使用。三、干燥塔安装工艺1、安装流程图干燥塔安装工序流程见下图 测量设备开孔实际尺寸 安装支撑座圈 搭下锥体外部脚手架安装干燥塔下筒体点焊 安装下锥体并点焊安装干燥塔上筒体点焊 安装干燥塔底锥 筒体锥体加密点焊敲锤安装干燥塔门、视镜 安装塔顶与空气分布器 干燥塔筒体锥体焊接 塔抛光，外部维护 拆除外脚手架 竣工验收2、干燥塔安装方法1.施工准备1）对施工人员进行交底，让其充分了解干燥塔组装顺序、焊接要求、表面处理要求，明确设备结构特点与件安装的特别要求。2）核对基础与设备的方位、标高、几何尺寸。搭下锥体内部脚手架3）准备好组装用楔铁、M12 拉杆螺...
