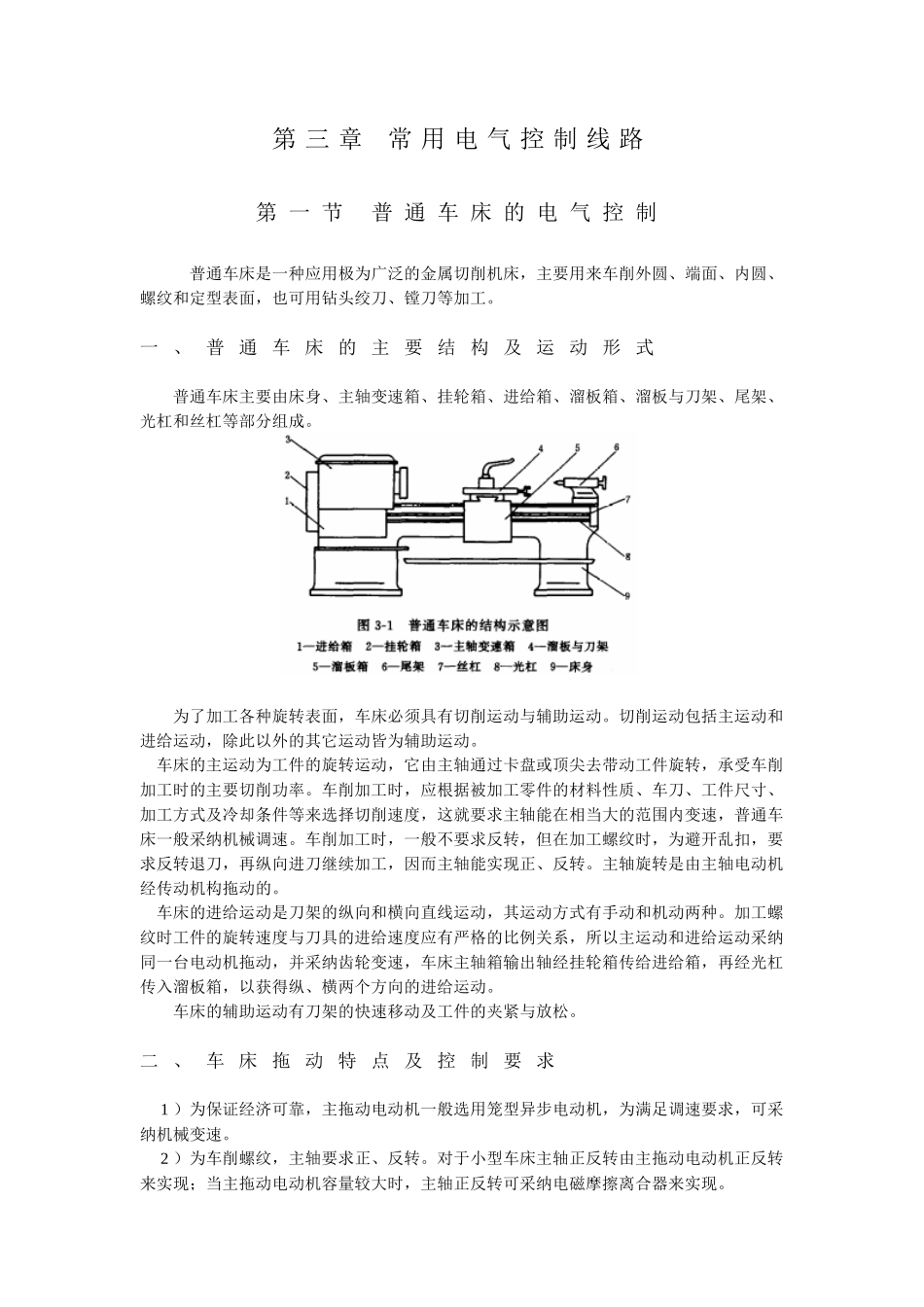

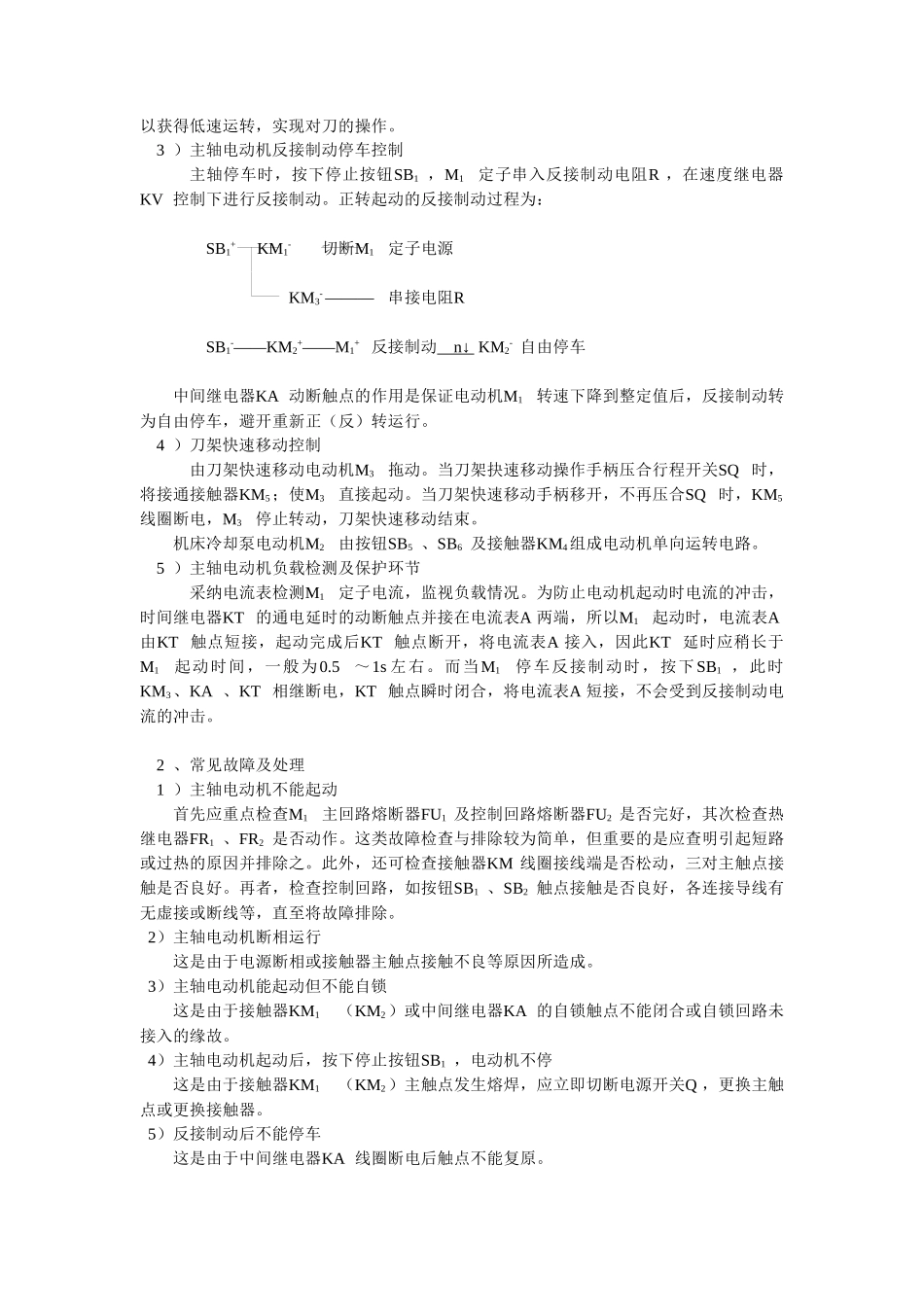

第 三 章 常 用 电 气 控 制 线 路第 一 节 普 通 车 床 的 电 气 控 制普通车床是一种应用极为广泛的金属切削机床，主要用来车削外圆、端面、内圆、螺纹和定型表面，也可用钻头绞刀、镗刀等加工。一 、 普 通 车 床 的 主 要 结 构 及 运 动 形 式 普通车床主要由床身、主轴变速箱、挂轮箱、进给箱、溜板箱、溜板与刀架、尾架、光杠和丝杠等部分组成。为了加工各种旋转表面，车床必须具有切削运动与辅助运动。切削运动包括主运动和进给运动，除此以外的其它运动皆为辅助运动。 车床的主运动为工件的旋转运动，它由主轴通过卡盘或顶尖去带动工件旋转，承受车削加工时的主要切削功率。车削加工时，应根据被加工零件的材料性质、车刀、工件尺寸、加工方式及冷却条件等来选择切削速度，这就要求主轴能在相当大的范围内变速，普通车床一般采纳机械调速。车削加工时，一般不要求反转，但在加工螺纹时，为避开乱扣，要求反转退刀，再纵向进刀继续加工，因而主轴能实现正、反转。主轴旋转是由主轴电动机经传动机构拖动的。 车床的进给运动是刀架的纵向和横向直线运动，其运动方式有手动和机动两种。加工螺纹时工件的旋转速度与刀具的进给速度应有严格的比例关系，所以主运动和进给运动采纳同一台电动机拖动，并采纳齿轮变速，车床主轴箱输出轴经挂轮箱传给进给箱，再经光杠传入溜板箱，以获得纵、横两个方向的进给运动。车床的辅助运动有刀架的快速移动及工件的夹紧与放松。二 、 车 床 拖 动 特 点 及 控 制 要 求 1 ）为保证经济可靠，主拖动电动机一般选用笼型异步电动机，为满足调速要求，可采纳机械变速。 2 ）为车削螺纹，主轴要求正、反转。对于小型车床主轴正反转由主拖动电动机正反转来实现；当主拖动电动机容量较大时，主轴正反转可采纳电磁摩擦离合器来实现。 3 ）主轴电动机的起动、停止应能实现自动控制。一般中小型车床均采纳直接起动，当电机容量较大时，常用Y—△ 降压起动。为实现快速停车，可采纳机械或电气制动。 4 ）车削加工时，由于刀具与工件温度高，因此，设有一台冷却泵用于冷却。冷却泵电动机只需单方向旋转，且与主轴电动机有着联锁关系，即冷却泵电动机应在主轴电动机起动之后方可选择起动与否；当主轴电动机停止时，冷却泵电动机立即停止。 5 ）控制回路应具有必要的保护及安全可靠的局部照明。三 、 C650-2 型 普 通 车 床 的 电 气 控 制 1 ...
