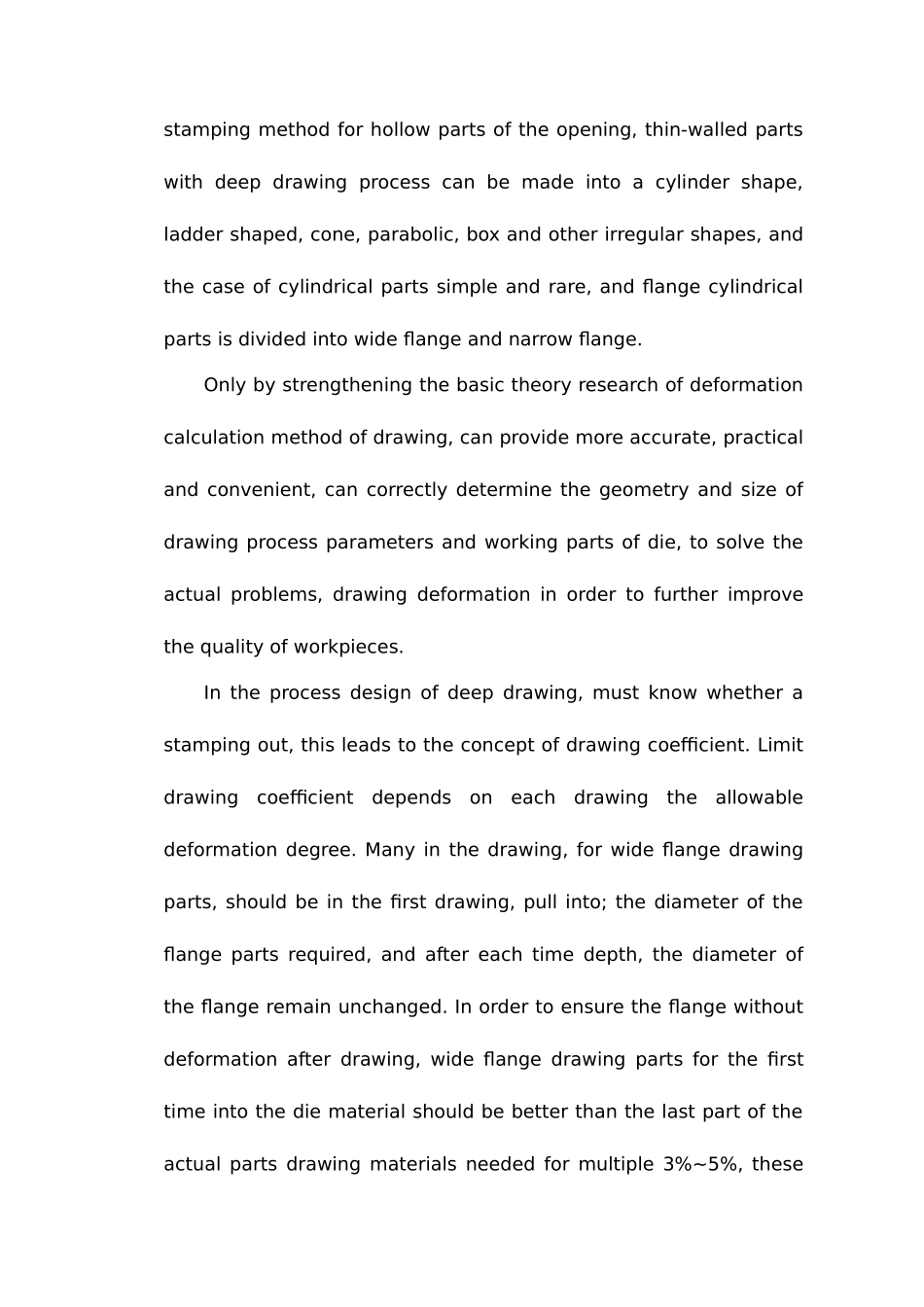

机 电 职 业 技 术 学 院毕业设计（论文） 学 号 ：系 部 ： 模 具 技 术 系 专 业 ： 精 密 模 具 设 计 与 制 造 题 目 ： 冷 冲 模 （ 带 凸 缘 拉 伸 件 ） 指导者：评阅者：2024 年 5 月带 凸 缘 拉 深 件 模 具 设 计摘 要拉深是利用模具使平板毛坯变成为开口的空心零件的冲压方法，用拉深工艺可以制成筒形、阶梯形、锥形、抛物面形、盒形和其他不规则形状的薄壁零件，其中又以筒形件简单和多见，而有凸缘筒形件又分为宽凸缘和窄凸缘件。只有加强拉深变形基础理论的讨论，才能提供更加准确、有用、方便的计算方法，才能正确地确定拉深工艺参数和模具工作部分的几何形状与尺寸，解决拉深变形中出现的各种实际问题，从而，进一步提高制件质量。在拉深工艺设计时，必须知道冲压件能否一次拉出，这就引出了拉深系数的概念。拉伸系数决定于每次拉深时允许的极限变形程度。在多次拉深中，对于宽凸缘拉深件，则应在第一次拉深时，就拉成；零件所要求的凸缘直径，而在以后各次拉深中，凸缘直径保持不变。为了保证以后拉深时凸缘不变形，宽凸缘拉深件首次拉入凹模的材料应比零件最后拉深部分实际所需材料多3%~5%,这些多余材料在以后各次拉深中，逐渐将减少部分材料挤回到凸缘部分，使凸缘增厚，从而避开拉裂。关键词：筒形，模具设计，拉深，冲压AbstractThe extension is a mould to make the plate blank into the stamping method for hollow parts of the opening, thin-walled parts with deep drawing process can be made into a cylinder shape, ladder shaped, cone, parabolic, box and other irregular shapes, and the case of cylindrical parts simple and rare, and flange cylindrical parts is divided into wide flange and narrow flange.Only by strengthening the basic theory research of deformation calculation method of drawing, can provide more accurate, practical and convenient, can correctly determine the geometry and size of drawing process parameters and working parts of die, to solve the actual problems, drawing deformation in order to further improve the quality of workpieces.In the process design of...
