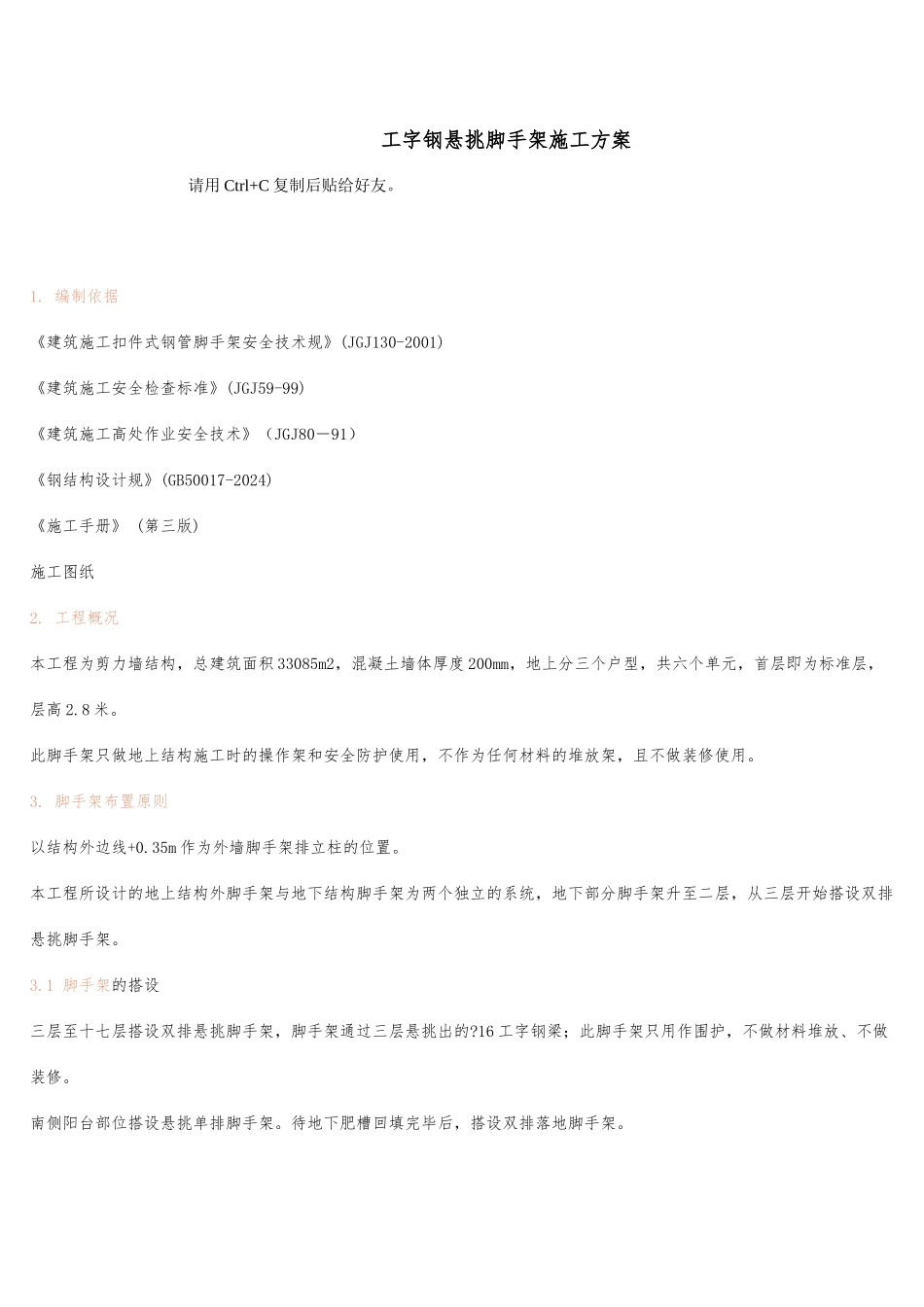

工字钢悬挑脚手架施工方案请用 Ctrl+C 复制后贴给好友。1. 编制依据《建筑施工扣件式钢管脚手架安全技术规》(JGJ130-2001)《建筑施工安全检查标准》(JGJ59-99)《建筑施工高处作业安全技术》（JGJ80－91）《钢结构设计规》(GB50017-2024)《施工手册》 (第三版)施工图纸2. 工程概况本工程为剪力墙结构，总建筑面积 33085m2，混凝土墙体厚度 200mm，地上分三个户型，共六个单元，首层即为标准层，层高 2.8 米。此脚手架只做地上结构施工时的操作架和安全防护使用，不作为任何材料的堆放架，且不做装修使用。3. 脚手架布置原则以结构外边线+0.35m 作为外墙脚手架排立柱的位置。本工程所设计的地上结构外脚手架与地下结构脚手架为两个独立的系统，地下部分脚手架升至二层，从三层开始搭设双排悬挑脚手架。3.1 脚手架的搭设三层至十七层搭设双排悬挑脚手架，脚手架通过三层悬挑出的?16 工字钢梁；此脚手架只用作围护，不做材料堆放、不做装修。南侧阳台部位搭设悬挑单排脚手架。待地下肥槽回填完毕后，搭设双排落地脚手架。4. 脚手架所用材料4.1 钢管脚手架钢管采纳外径 48mm，壁厚 3.5mm 的焊接钢管，钢管的检查必须符合下列规定：² 新钢管：具有产品质量合格证和质量检验报告；钢管表面平直光滑，没有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差，符合《建筑施工扣件式钢管脚手架安全技术规》的规定：外径-0.5mm、壁厚-0.5mm、钢管两端面切斜偏差 1.7mm；钢管必须涂有防锈漆。² 旧钢管：钢管表面锈蚀深度≤0.5mm；钢管弯曲变形符合《建筑施工扣件式钢管脚手架安全技术规》表 8.1.5 的规定：各种杆件钢管的端部弯曲 L≤1.5m，△≤5mm。² 立杆钢管弯曲，当 3m＜L≤4m，△≤12mm；当 4m＜L≤6.5m，△≤20mm² 平杆、斜杆的钢管弯曲 L≤6.5m，△≤30mm。扣件采纳可锻铸铁制作的扣件，在螺栓拧紧扭力矩达 65N·m 时，不会发生破坏。旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。4.2 扣件十字扣、一字扣、回转扣符合规要求，与钢管管径相匹配。使用机械性能不低于 KT-33-8 的可锻铸铁，附件材料符合Q235 钢的规定，螺纹符合《普通螺纹》的规定。4.3 脚手板木脚手板使用厚度 50mm 标准的杉木或松木板，板宽 200-300mm，两端使用 10-14 号镀锌钢丝捆紧。禁止使用有扭纹、破裂的木板。4.4 安全网必须是经国家指定监督检验部门监定许可生产...
