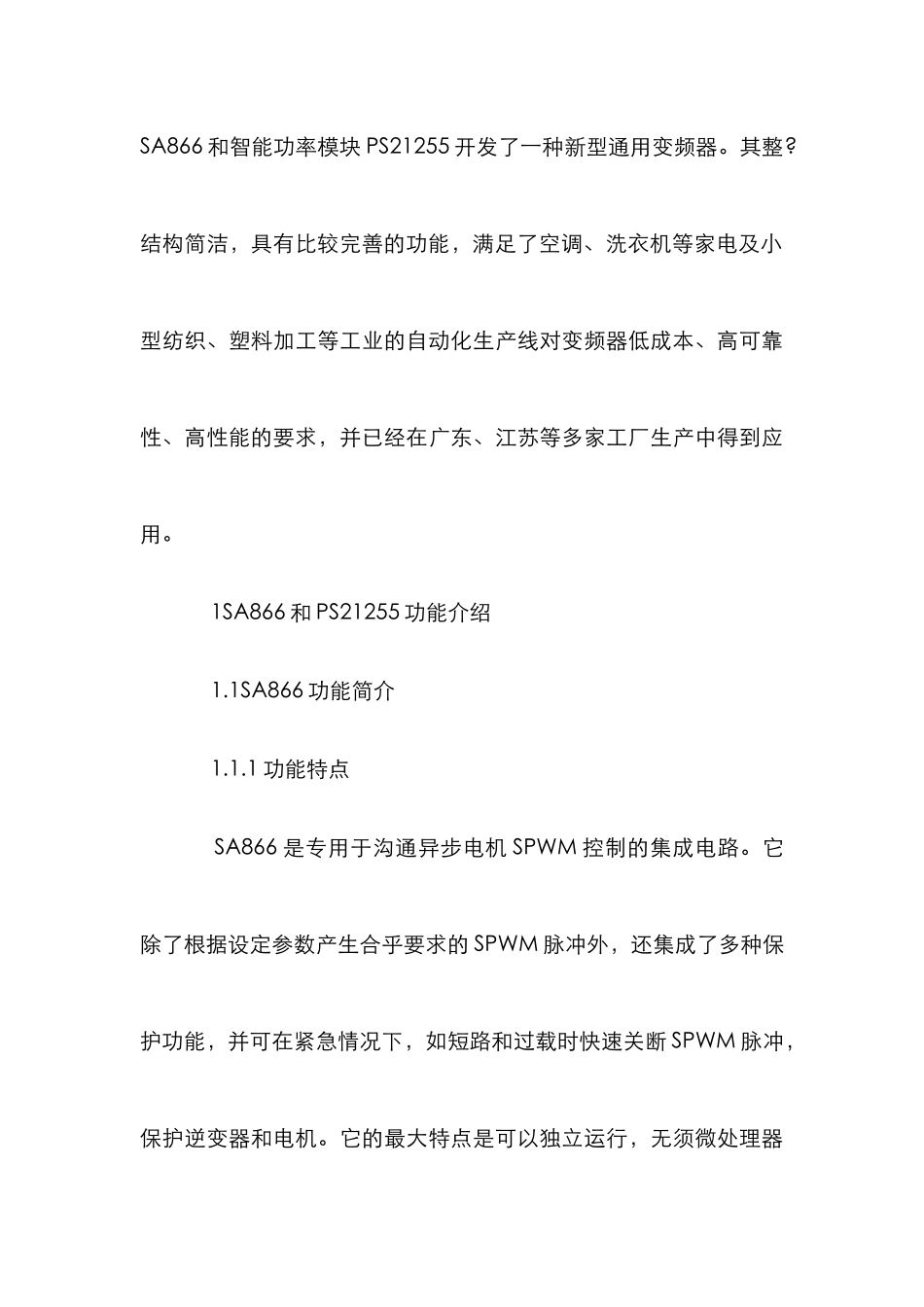

小功率通用变频器管理论文 摘要：采纳高集成度的专用芯片 SA866 和智能功率模块PS21255 开发了一种小功率通用变频器。试验和实际应用表明，该变频器性能好、价格低、可靠性较高。 关键词：变频器；正弦波脉宽调制；专用集成电路；智能功率模块 引言 由于电力电子技术的飞速进展，沟通变频调速已上升为电气传动的主流，正在逐步取代传统的直流传动。而从性价比的角度来看，沟通变频调速装置已经优于直流调速装置。 异步电机的变频调速不仅可以实现平滑调节，还有着许多其他沟通调速系统不可比拟的优点：沟通变频调速在频率范围、动态响应、调速精度、低频转矩、转差补偿、通信功能、智能控制、功率因数、工作效率、使用方便等方面的优势是其他的沟通调速方式难以达到的，并以体积小、重量轻、通用性强、保护功能完善、可靠性高、操作简便等优点，深受钢铁、冶金、矿山、石油、化工、医药、纺织、机械、电力、轻工、造纸、印刷、卷烟、自来水等行业的欢迎，社会效益非常显著。 变频调速虽然在各个方面有其优势，但其早期昂贵的造价和可靠性问题使许多用户望而却步。降低造价和提高可靠性一直是沟通变频调速的重要课题。 本文针对一般小功率沟通异步电动机变频调速的要求，采纳上世纪 90 年代末才推出的多功能高集成度专用 SPWM 控制芯片SA866 和智能功率模块 PS21255 开发了一种新型通用变频器。其整?结构简洁，具有比较完善的功能，满足了空调、洗衣机等家电及小型纺织、塑料加工等工业的自动化生产线对变频器低成本、高可靠性、高性能的要求，并已经在广东、江苏等多家工厂生产中得到应用。 1SA866 和 PS21255 功能介绍 1.1SA866 功能简介 1.1.1 功能特点 SA866 是专用于沟通异步电机 SPWM 控制的集成电路。它除了根据设定参数产生合乎要求的 SPWM 脉冲外，还集成了多种保护功能，并可在紧急情况下，如短路和过载时快速关断 SPWM 脉冲，保护逆变器和电机。它的最大特点是可以独立运行，无须微处理器控制。它的输出频率以及加速减速频率都可由外接电位器在线连续调节。所有须定义的参数如载波频率、死区时间、最小脉宽、调制波形、V/f 曲线等均存储在外接的廉价 EEPROM 中，上电时自动读入 SA866 中。SA866 有 6 种工作模式，与微处理器配合使用，基本做到了低价格多功能。 1.1.2 管脚说明 该芯片采纳 PLCC 封装,共有 32 个管脚,各管脚排列如图 1 所示。 各管脚功能如下。 1）电源 VDDD 和 ...
