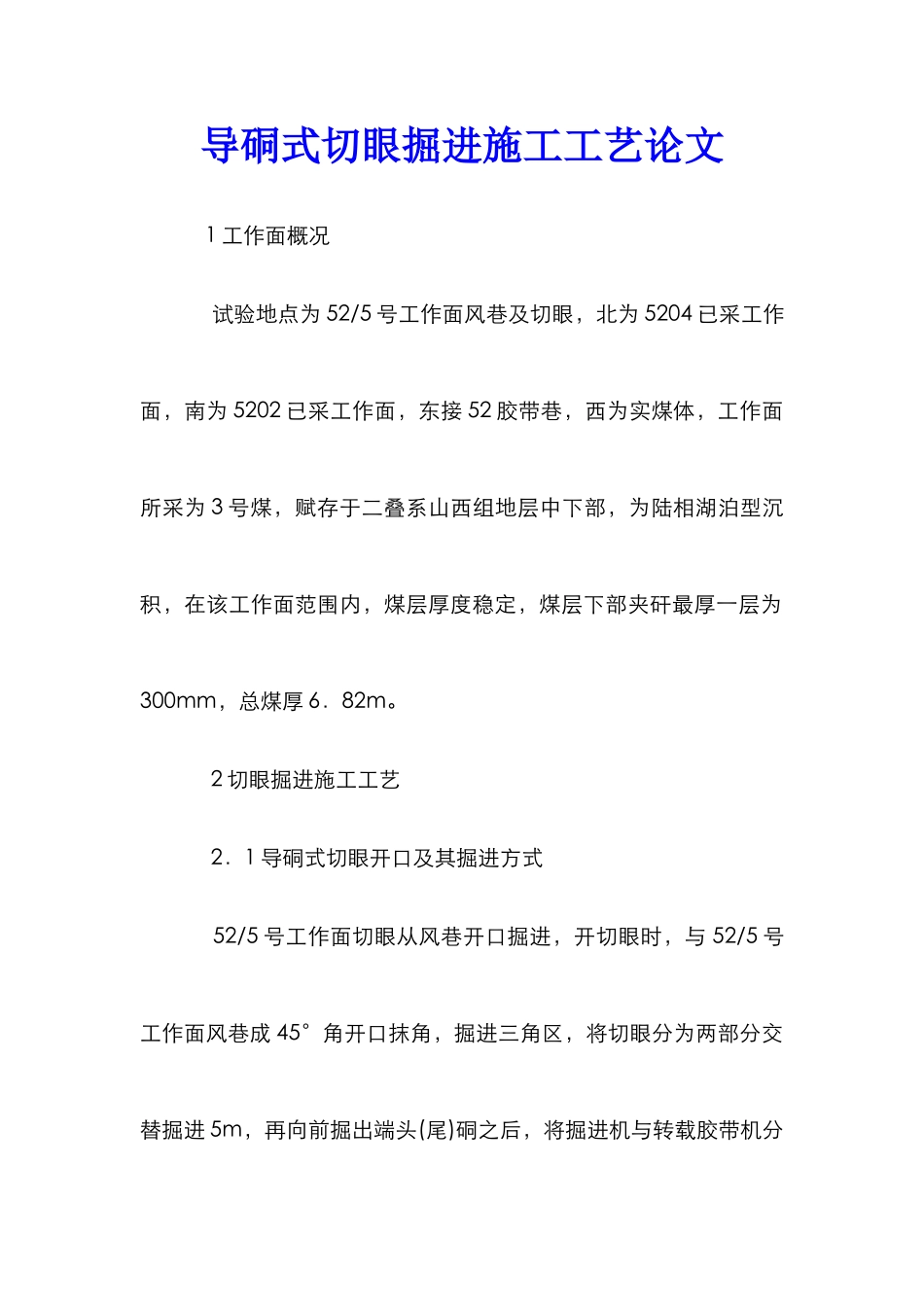

导硐式切眼掘进施工工艺论文 1 工作面概况 试验地点为 52/5 号工作面风巷及切眼，北为 5204 已采工作面，南为 5202 已采工作面，东接 52 胶带巷，西为实煤体，工作面所采为 3 号煤，赋存于二叠系山西组地层中下部，为陆相湖泊型沉积，在该工作面范围内，煤层厚度稳定，煤层下部夹矸最厚一层为300mm，总煤厚 6．82m。 2 切眼掘进施工工艺 2．1 导硐式切眼开口及其掘进方式 52/5 号工作面切眼从风巷开口掘进，开切眼时，与 52/5 号工作面风巷成 45°角开口抹角，掘进三角区，将切眼分为两部分交替掘进 5m，再向前掘出端头(尾)硐之后，将掘进机与转载胶带机分离，并拆开转载胶带机;将掘进机转向进入切眼后，仍交替掘进 15m以后，延伸胶带机尾;掘进 30m 后，安设转载胶带机，并骑刮板输送机掘进，至此正式进行导硐式切眼掘进，导硐式切眼实际为导硐与刷帮交替掘进，通常情况下，切眼长度较短时，掘进机骑刮板输送机掘进，由于 52/5 号工作面切眼长为 180m，待掘至 80m 处，拆煤溜安装胶带机进行掘进。待 52/5 号面切眼掘进 30m 后，在52/5 号切眼内，开始打设单体柱大板棚，单体柱大板棚滞后转载胶带 10m 打设，支护端尾硐的单体柱大板棚在端尾硐掘成后立即打设。而传统式切眼掘进分为一次切、二次切掘进，根据掘进次序不同可分为先后式、先后交替式。先后式即先完成一次切掘进，再进行二次切掘进;先后交替式即先开口掘进一次切一段距离后，再退机在一次切中间位置斜切开口掘进二次切，与一次切齐平常，掘进机掉头完成开口处剩余二次切。然后掘进机再掉头分别先后完成一次切和二次切掘进。 2．2 导硐式切眼施工方式 导硐式切眼施工时，先在切眼中间位置掘进导硐，为防止导硐掘进后不形成盲巷，导硐一次掘进距离不超过 6m，在 52/5 号工作面切眼掘进过程中，导硐一次掘进距离为 4．8m，即 6 架锚杆棚。导硐为倒梯形布置，顶宽度为 5m，底宽度为 4．5m，这样布置有利于顶帮管理。即导硐掘进 6 架棚后，再进行两帮的掘进。两帮顶板各为 1．4m，由于顶板宽度大大小于常规巷道宽度，掘进时将进行掘二支二，先掘进导硐一侧，当左侧割完煤时，然后移机割右侧煤壁，对左侧进行支护，割煤和支护平行作业，当右侧割完时，再移机割左侧煤壁，支护人员对右侧进行支护，依次类推。当割到与导硐齐平常，再进行导硐掘进。导硐与两帮交替掘进，直至切眼掘进完毕。 2．3 导硐式切眼掘进工艺流程 传统式一次切和...
