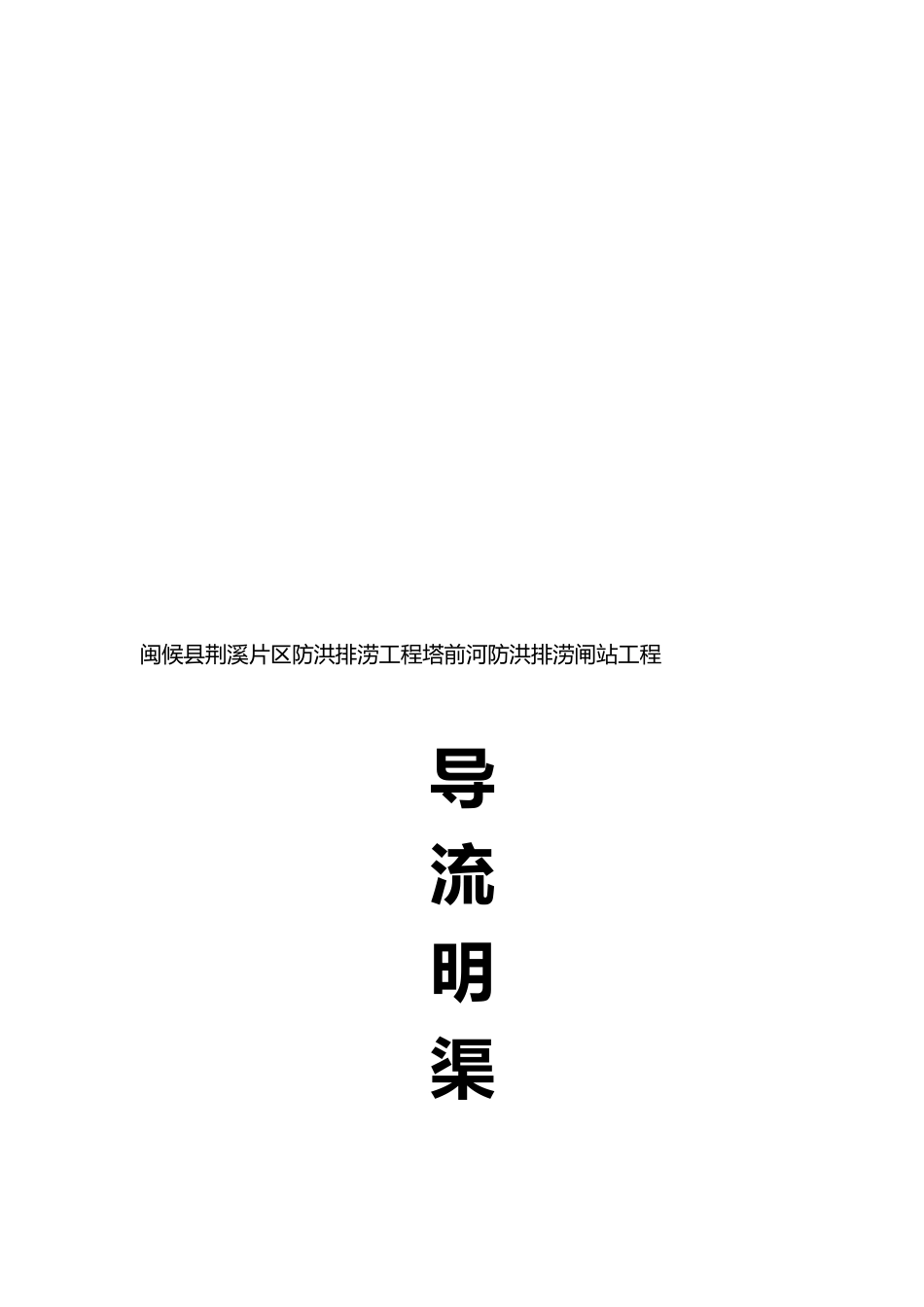

闽候县荆溪片区防洪排涝工程塔前河防洪排涝闸站工程导流明渠施工方案闽候县荆溪片区防洪排涝工程塔前河防洪排涝闸站工程施工队二〇一四年四月十四日施工导流与围堰专项方案一． 编制依据1．闽候县荆溪片区防洪排涝工程初步设计图2．塔前河枢纽工程地质勘察资料3． 《堤防工程施工规》（SL260-98)4． 《水利水电工程施工组织设计规》（SL303—2024）5． 相关技术标准、规、规程二． 工程概况塔前河闸站是桐口溪塔前河防洪工程控制建筑物之一，位于桐口溪右岸塔前河出口处。本工程项目围仅包括塔前水闸、塔前泵站、外河进出水池、河导流渠、拦污栅、交通桥、消力池与副厂房。塔前水闸设计过闸流量 22.41m³/s，塔前泵站设计流量 12.72m³/s，以实现防洪、排涝和改善城市水环境的功能。三．现场分析和围堰方案选择当地水文气象显示该地雨水较丰富。为保证施工顺利进行，针对该地的自然地理条件和实际情况，结合以往的施工经验，最终商定：采纳围堰截坝导流明渠导流的施工方法。四． 施工方法导流渠导流法也称全段围堰导流法，即在河筑坝断流，并在河岸的一侧开渠引水，如下图：施工示意图五． 施工程序施工准备——测量放线——导流渠开挖——围堰施工——围堰拆除——道渠回填——地貌恢复——清理施工现场1．施工准备 采纳编织袋筑土围堰方案施工量较大，实施性不强，且河流宽度不大，流速稳定，对围堰基底冲击不大，故采纳素土填筑。机械选用泥浆泵、单斗挖掘机。抽水设备为污水泵、潜水泵各三台。2．测量放线 施工前建立测量控制点与施工标志，确定堰体轴线，导流渠轴线，以控制施工方向与堰体围，并用标桩放出导流渠开挖位置，留头位置，同时放出作业带与堆土场地。3．导流渠开挖 根据现场的实际情况，导流渠开控点距围堰中心线上游 10 米，导流渠围堰河槽塔前河道起点与水流段的夹角不小于心 45 度，开挖宽度为 10 米，深度为 2米，长约 100 米。出口点在围堰下 10 米。导流渠开挖时，预留 2米不开挖，到其余位置的导流渠全部挖好，再将出口、入口的预留位置挖开，使河水从导流渠通过，然后进行截流，围堰施工。4．围堰施工 在导流渠起点下游约 3 米的位置进行截流，截流坝体顶宽 3米，坡比 1：1.5，外坡比 1：2，坝体高出河水面 1 米。考虑到坝体的防渗功能，在两边坝体迎水面用塑料布作防渗层。截流坝施工完成后，用多台潜水泵连续抽水直至抽净。然后对河床进行降坡，河底清淤：用单斗挖掘机在河两岸进行降坡...
