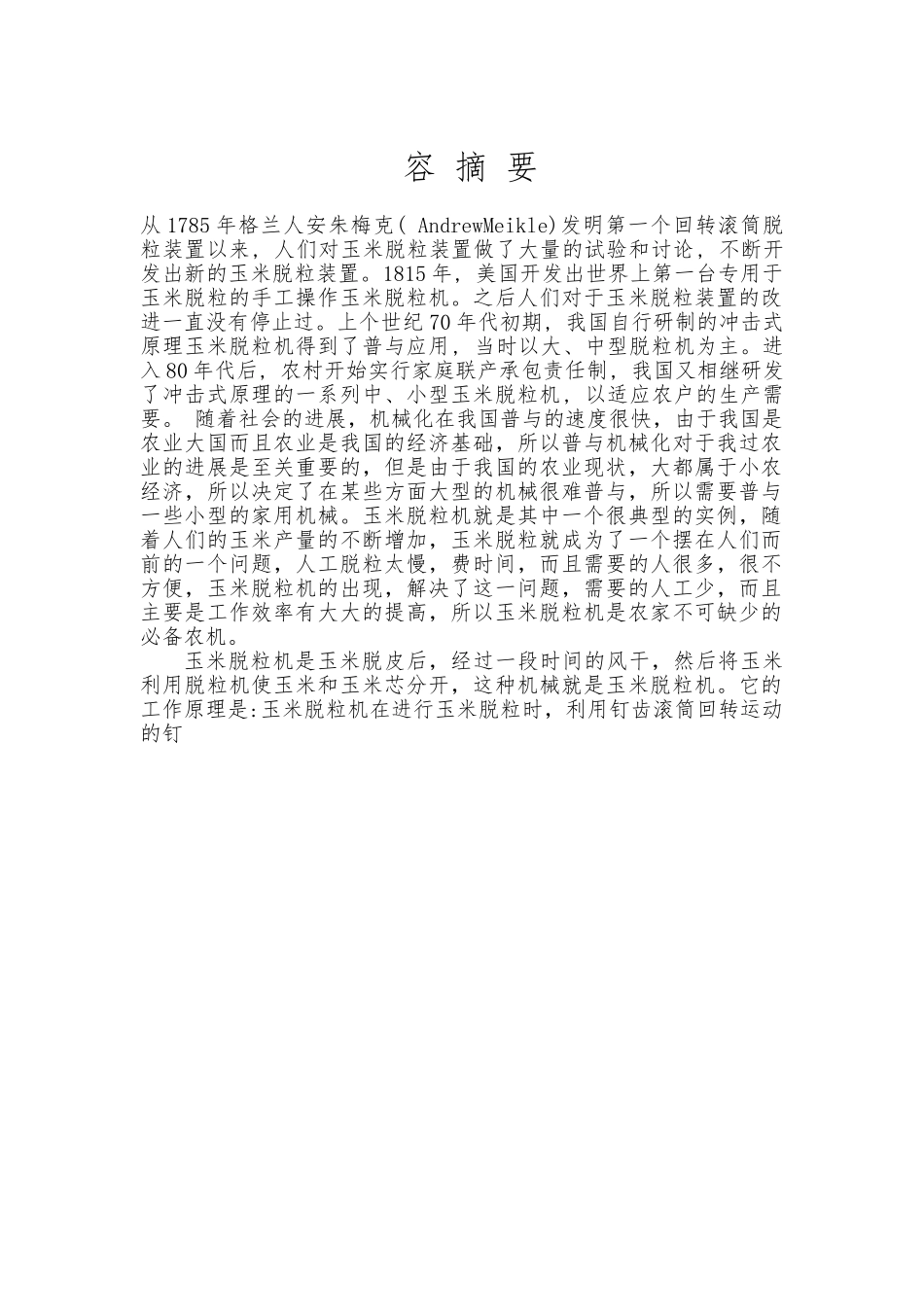

航空工业管理学院毕 业 论 文（设 计） 2024 届 机械设计制造与其自动化 专业 0906063 班级题 目 家用小型玉米脱粒机的设计 二 О 一三 年 五 月 十五 日 容 摘 要从 1785 年格兰人安朱梅克( AndrewMeikle)发明第一个回转滚筒脱粒装置以来, 人们对玉米脱粒装置做了大量的试验和讨论, 不断开发出新的玉米脱粒装置。1815 年, 美国开发出世界上第一台专用于玉米脱粒的手工操作玉米脱粒机。之后人们对于玉米脱粒装置的改进一直没有停止过。上个世纪 70 年代初期, 我国自行研制的冲击式原理玉米脱粒机得到了普与应用, 当时以大、中型脱粒机为主。进入 80 年代后, 农村开始实行家庭联产承包责任制, 我国又相继研发了冲击式原理的一系列中、小型玉米脱粒机, 以适应农户的生产需要。 随着社会的进展，机械化在我国普与的速度很快，由于我国是农业大国而且农业是我国的经济基础，所以普与机械化对于我过农业的进展是至关重要的，但是由于我国的农业现状，大都属于小农经济，所以决定了在某些方面大型的机械很难普与，所以需要普与一些小型的家用机械。玉米脱粒机就是其中一个很典型的实例，随着人们的玉米产量的不断增加，玉米脱粒就成为了一个摆在人们而前的一个问题，人工脱粒太慢，费时间，而且需要的人很多，很不方便，玉米脱粒机的出现，解决了这一问题，需要的人工少，而且主要是工作效率有大大的提高，所以玉米脱粒机是农家不可缺少的必备农机。玉米脱粒机是玉米脱皮后，经过一段时间的风干，然后将玉米利用脱粒机使玉米和玉米芯分开，这种机械就是玉米脱粒机。它的工作原理是:玉米脱粒机在进行玉米脱粒时，利用钉齿滚筒回转运动的钉齿与筛网之间的间隙相配合，使玉米粒拖下(钉齿滚筒和筛网之间的揉搓作用，将玉米粒脱离玉米芯，井借助其他的机械机构将玉米粒和玉米芯分别从两个不同的出口排出机体之外，籽粒由筛孔分离出去，玉米芯从机器尾部排出，玉米丝，皮屑从风口排出。循环脱粒，不断的进行填入—脱粒—排出机体这一循环。该种机器，脱粒的效率由滚筒的长度和直径而确定，人们可根据自己的脱粒效率，合理的选用适当的玉米脱粒机。关键词玉米脱粒机；脱粒结构；设计AbstractIn 1815, the United States developed the world's first dedicated to corn threshing hand-operated corn thresher. Improvement for corn threshing device after people have never stopped. The...
