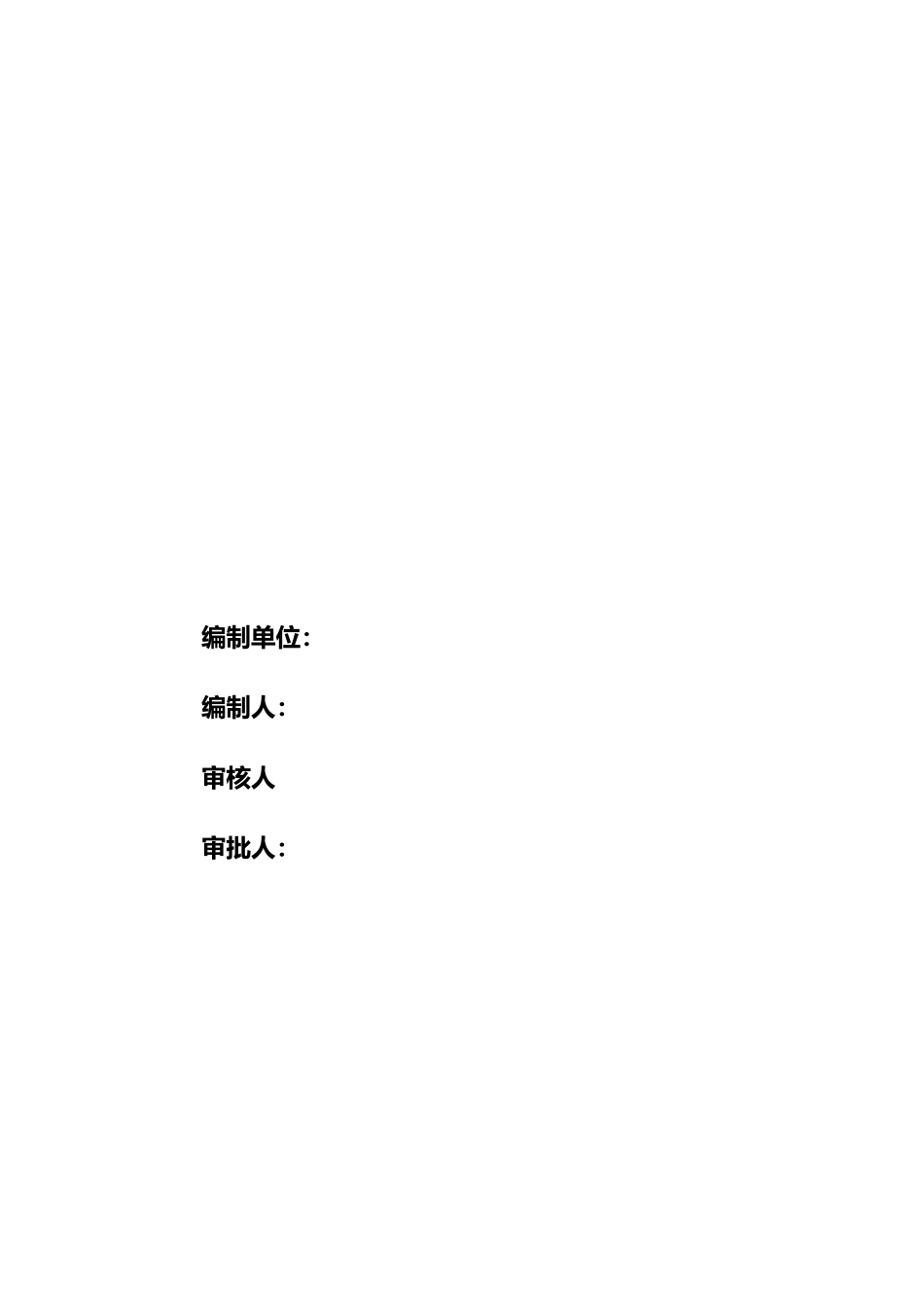

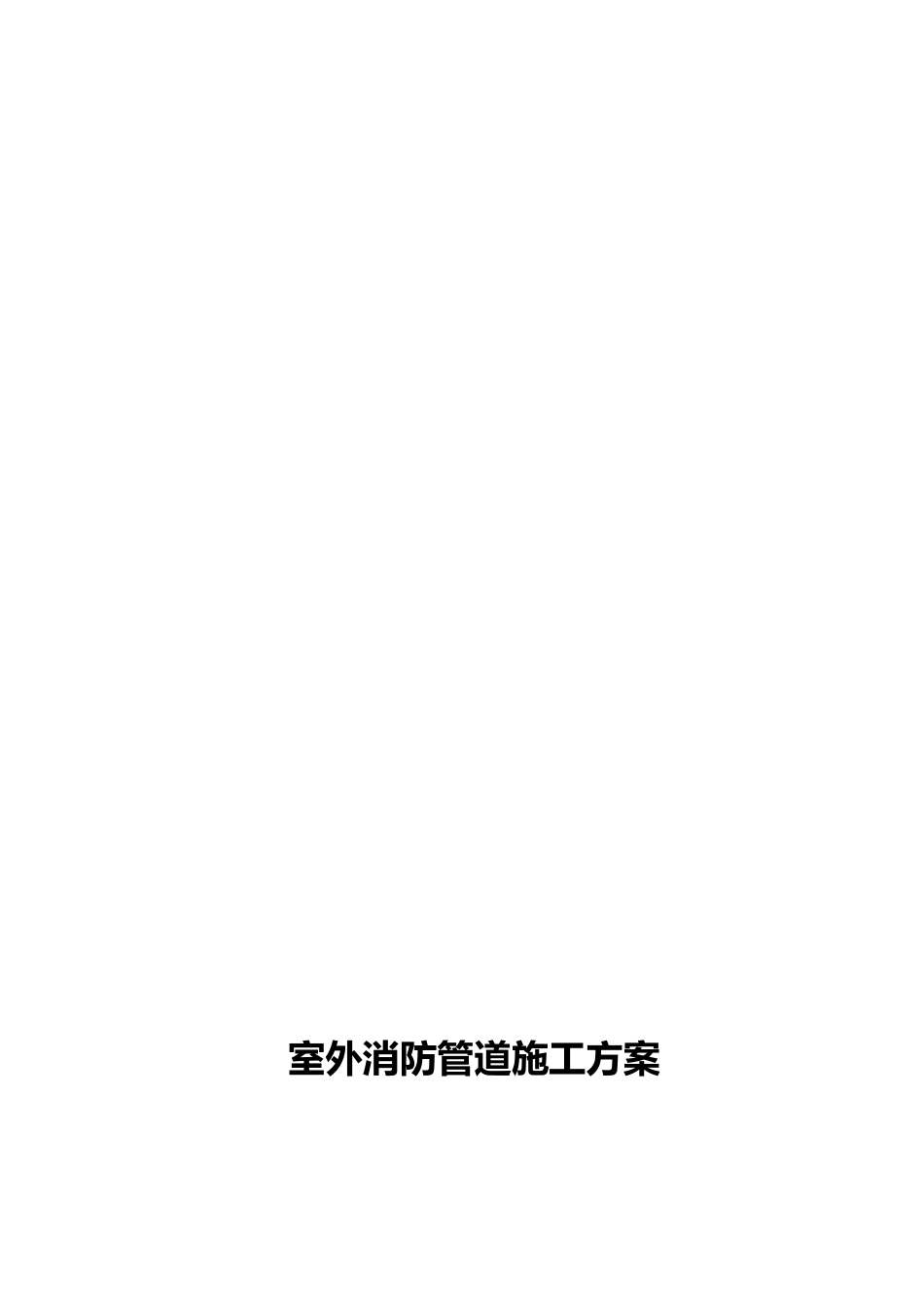

室外消防管道施工方案 编制单位：编制人： 审核人 审批人： 一、沟槽开挖和回填：1.1 沟槽开挖1.1.1 本工程室外消防管线大部分埋地敷设，地质大部分为坚石地基，沟槽采纳人工、机械开挖相接合的方式。由于现场场地较大，将开挖的管沟土石方就地堆放。沟底宽度满足以下要求：管道一侧的工作面宽度(mm)管道结构的外缘宽度 D1管道一侧的工作面宽度 b1非金属管道金属管道D1≤500400300500＜D1≤10005004001000＜D1≤15006006001500＜D1≤3000800800管道沟槽底部的开挖宽度，按下式计算：B= D1+2(b1+ b2+ b3)其中 B---管道沟槽底部的开挖宽度(mm)D1---管道结构的外缘宽度(mm)b 1---管道一侧的工作面宽度(mm)b2---管道一侧的支撑厚度，可取 150～200mm1.1.2 本工程室外沟槽部位设计标高处若为未经扰动的天然地基，经平整后管道可直接敷设；若为松软地基，在设计沟标高下挖 0.7 米，然后回填素土，分三层夯实，然后用50 毫米厚砂垫层找平至设计标高，再敷设管道。1.1.3 沟槽每侧临时堆土或施加其他荷载时，应符合下列规定：(1)得影响建筑物、各种管线和其他设施的安全。(2)不得掩埋消火栓、各种阀门、雨水口、测量标志以与各种地下管道的井盖，且不得阻碍其正常使用。(3)人工挖槽时，堆土高度不宜超过 1.5m，且距槽口边缘不宜小于 0.8m。(4)沟槽的开挖质量应符合下列规定：(5)未经扰动天然地基或地基处理符合设计要求；槽壁平整，边坡坡度符合施工设计的规定；沟槽中心线每侧的净度不应小于管道沟槽底部开挖宽度的一半；槽底高程的允许偏差：开挖土方时应为±20mm。1.2、沟槽支撑本工程沟槽深度均较浅，且地基较坚硬，所以不考虑沟槽支撑。1.3 沟槽回填1.3.1 管道的沟槽应在水压试验合格后与时回填。1.3.2 回填土时，槽底至管顶以上 50cm 围，不得含有机物、冻土以与大于 50mm 的砖、石等硬块；回填时回填土须夯压实，两侧高差应相差不大。1.3.3 回填土的每层虚铺厚度为 250mm。1.3.4 沟槽回填时，砖、石、木块等杂物应清除洁净。1.3.5 回填土或其它回填材料运入槽时不得损伤管节与其接口，并应符合下列规定：(1)根据一层虚铺厚度的用量将回填材料运至槽，且不得在影响压实的围堆料。(2)管道两侧和管顶以上 50cm 围的回填材料，应有沟槽两侧对称运入槽，不得直接扔在管道上；回填其他部位时，应均匀运入槽，不得集中推入。1.3.6 沟槽回填土的压实，应符合下列规定：(1)回填压实应逐层进行，且不得损伤管道。(2)管道两...
