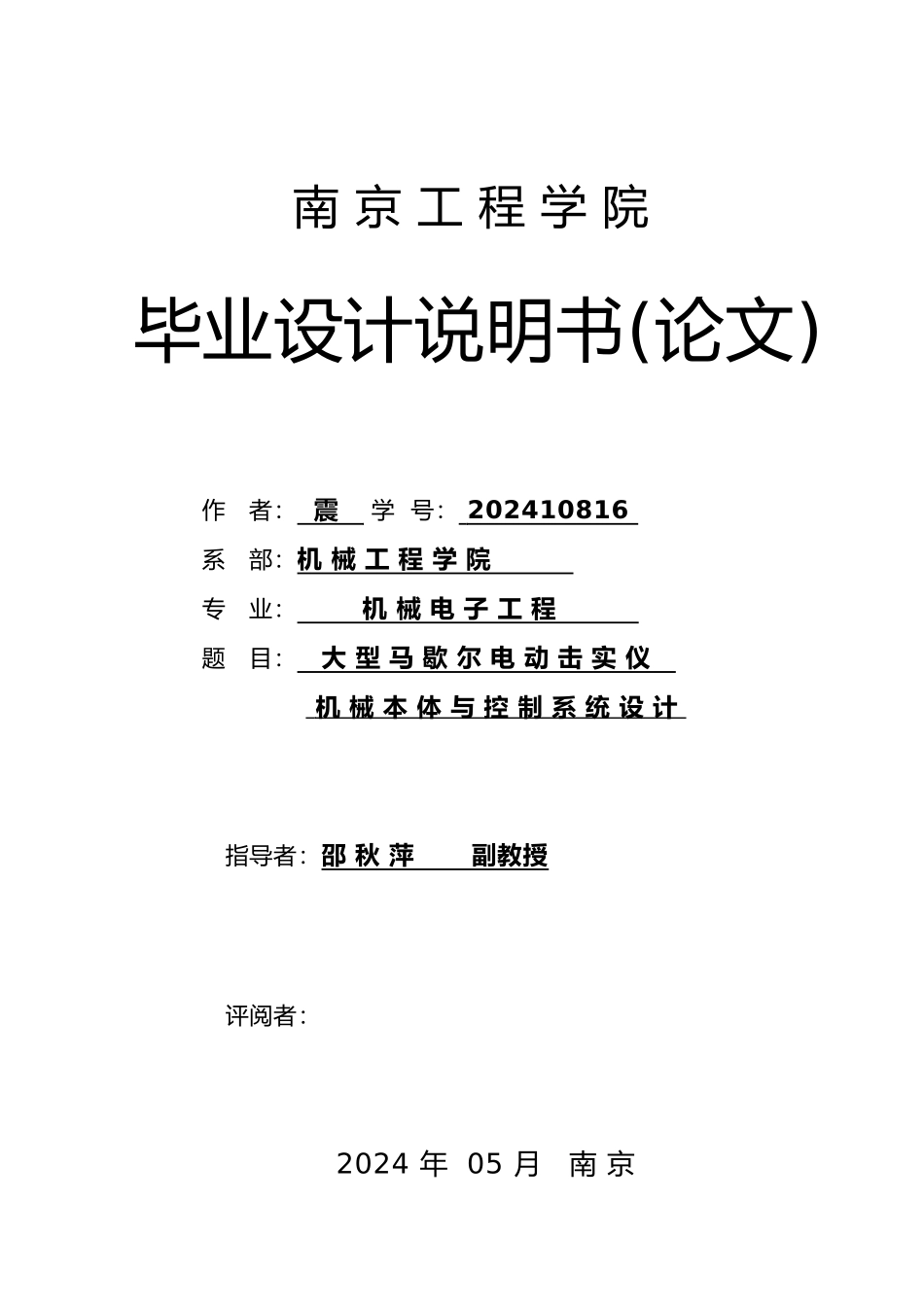

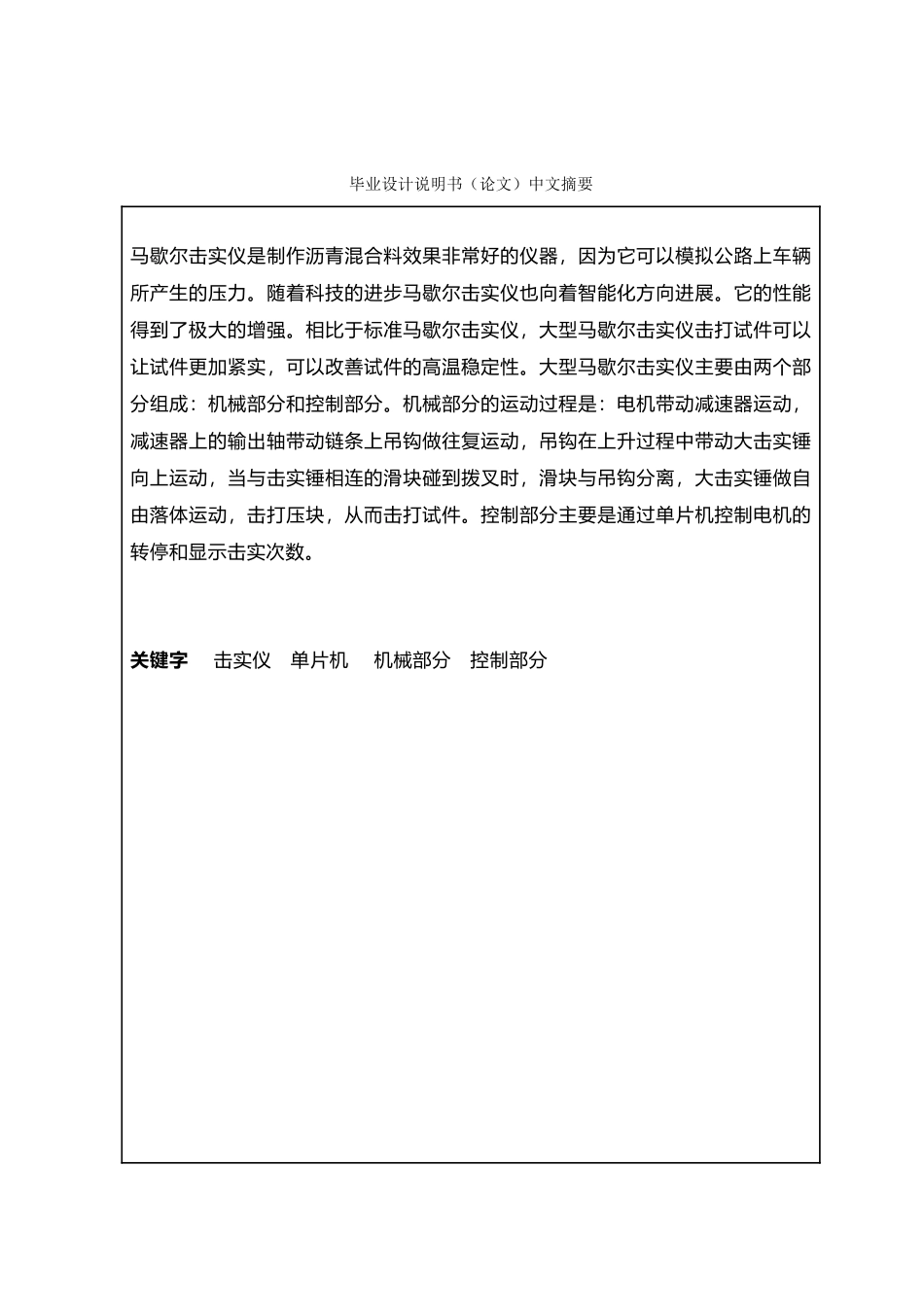

南 京 工 程 学 院毕业设计说明书(论文)作 者： 震 学 号： 202410816 系 部：机 械 工 程 学 院 专 业： 机 械 电 子 工 程 题 目： 大 型 马 歇 尔 电 动 击 实 仪 机 械 本 体 与 控 制 系 统 设 计 指导者：邵 秋 萍 副教授评阅者： 2024 年 05 月 南 京毕业设计说明书（论文）中文摘要马歇尔击实仪是制作沥青混合料效果非常好的仪器，因为它可以模拟公路上车辆所产生的压力。随着科技的进步马歇尔击实仪也向着智能化方向进展。它的性能得到了极大的增强。相比于标准马歇尔击实仪，大型马歇尔击实仪击打试件可以让试件更加紧实，可以改善试件的高温稳定性。大型马歇尔击实仪主要由两个部分组成：机械部分和控制部分。机械部分的运动过程是：电机带动减速器运动，减速器上的输出轴带动链条上吊钩做往复运动，吊钩在上升过程中带动大击实锤向上运动，当与击实锤相连的滑块碰到拨叉时，滑块与吊钩分离，大击实锤做自由落体运动，击打压块，从而击打试件。控制部分主要是通过单片机控制电机的转停和显示击实次数。关键字 击实仪 单片机 机械部分 控制部分毕业设计说明书（论文）中文摘要title Large Electric Marshall Compaction Meter And Manipulator Control System Design AbstractMarshall compaction device is to produce asphalt is very good instrument, because it can simulate the pressure generated by the vehicles on the road. As technology advances Marshall Compactor also toward the intelligent direction. Its performance has been greatly enhanced. Compared to the standard Marshall Compactor, Compactor Marshall hit a large specimen can make the specimen firmer, can improve the high temperature stability of the specimen. Large-scale Marshall compaction device consists of two main parts: the mechanical part and the control part. Movement of the mechanical parts are: motor driven motion reducer, the output shaft gear drive chain on the hook reciprocating motion, driven by large compaction hammer hook upward movement during ascent, when the slider is connected with...
