多功能锯齿波发生器的设计说明

多功能锯齿波发生器的设计说明_第1页
多功能锯齿波发生器的设计说明_第2页
多功能锯齿波发生器的设计说明_第3页

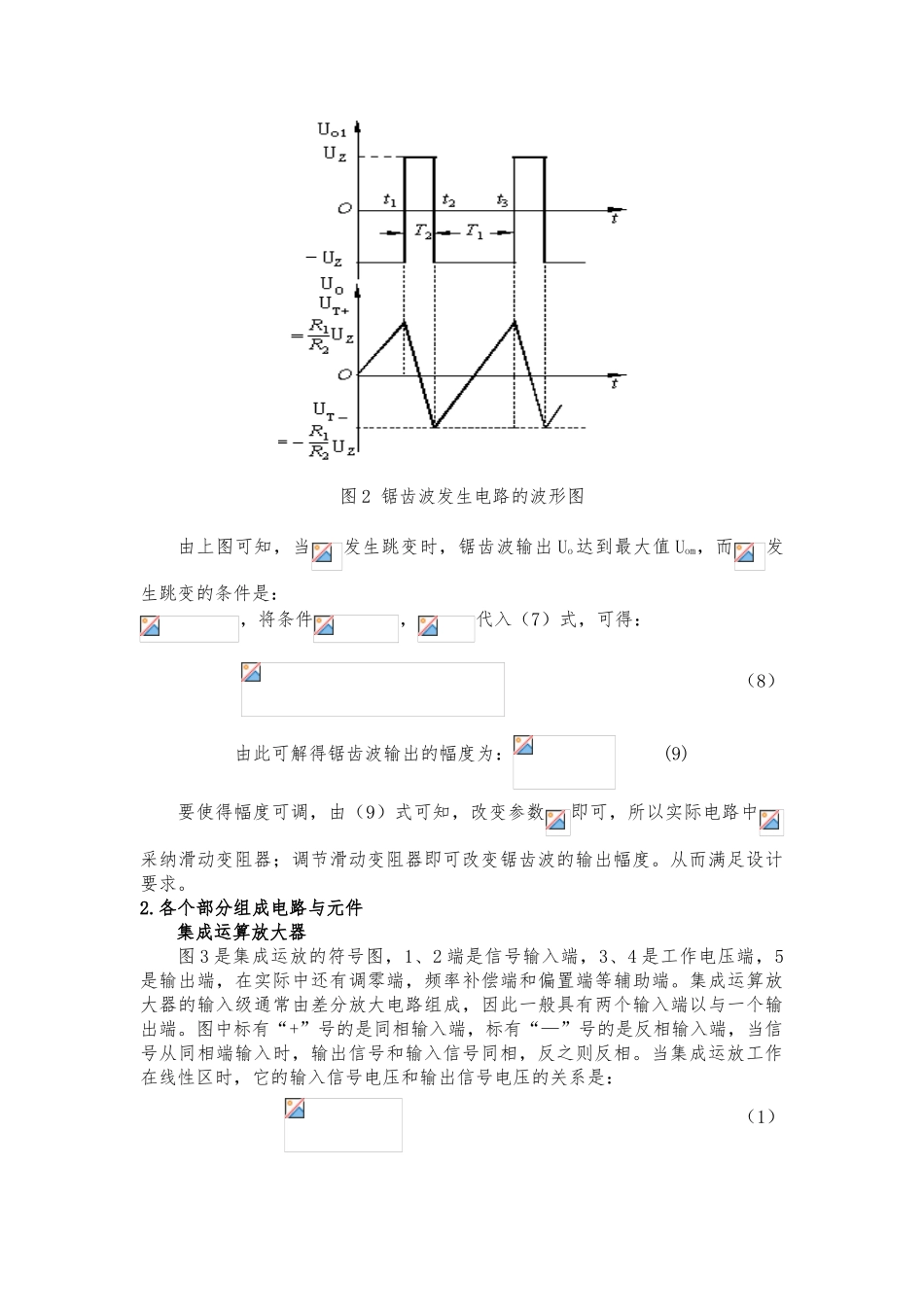

课程设计说明书课程名称:模拟电子技术课程设计 题 目: 多功能锯齿波发生器的设计学生:专 业:班 级:学 号:指导老师:日 期:年月日多功能锯齿波发生器的设计一、设计任务与要求(1)在控制开关的作用下,能实现单周期扫描、间歇扫描、连续扫描和停止扫描控制功能(2)具有输出幅度调节、直流偏置调节和扫描周期调节功能;(3)输出幅度在正负 10V 围可调.线性度优于 0.01%。(4)运用集成运算放大器为主要器件。二、方案设计与论证锯齿波发生器是运用相关器件组合而产生的电路,其中一个非常重要的部件就是集成运算放大器,以与由集成运算放大器组成的滞回比较器、积分器。用集成运放实现的电路结构简单,调整方便。假如在三角波发生电路中,有意识地使积分电路充电和放电的时间常数相差悬殊,则在积分电路的输出端即可得到锯齿波信号。要实现幅度可调,则需将控制输出电压幅度的相应参数设置成可调参数即可。器件与单元电路的介绍:集成运算放大器,滞回比较器,积分电路,反向比例运算电路,555 定时器。三、单元电路设计与参数计算1.工作原理假设初始时刻滞回比较器输出端为高电平,而且假设积分电容上的初始电压为零。由于 A1同相输入端的电压 U+同时与 Uo1和 Uo有关,根据叠加原理,可得: (7)则此时 U+也为高电平。但当时,积分电路的输出电压 Uo将随着时间往负方向线性增长,U+随之减小,当减小至时,滞回比较器的输出端将发生跳变,使,同时 U+将跳变为一个负值。以后,积分电路的输出电压将随着时间往正方向线性增长,U+也随之增大,当增大至时,滞回比较器的输出端再次发生跳变,使,同时 U+也跳变为一个正值。然后重复以上过程,于是可得滞回比较器的输出电压为矩形波,而由于积分电路的充放电时间不等,故积分电路输出电压 Uo 为锯齿波。如图 2 所示:图 2 锯齿波发生电路的波形图由上图可知,当发生跳变时,锯齿波输出 Uo达到最大值 Uom,而发生跳变的条件是:,将条件,代入(7)式,可得: (8)由此可解得锯齿波输出的幅度为: (9) 要使得幅度可调,由(9)式可知,改变参数即可,所以实际电路中采纳滑动变阻器;调节滑动变阻器即可改变锯齿波的输出幅度。从而满足设计要求。2.各个部分组成电路与元件集成运算放大器图 3 是集成运放的符号图,1、2 端是信号输入端,3、4 是工作电压端,5是输出端,在实际中还有调零端,频率补偿端和偏置端等辅助端。集成运算放大器的输入级通常由差分放大电路组...
