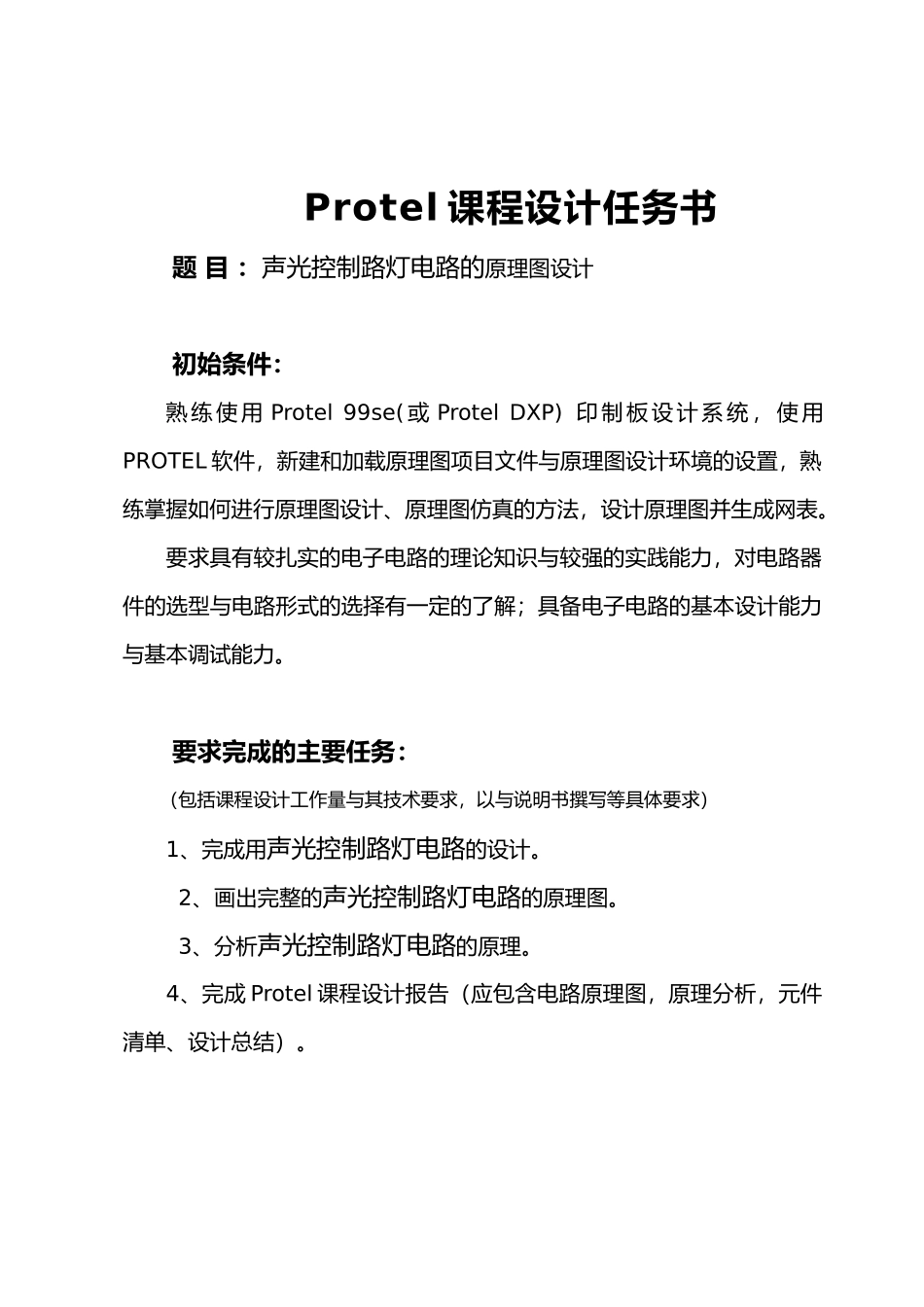

Protel 课程设计任务书题 目 ：声光控制路灯电路的原理图设计初始条件：熟 练 使 用 Protel 99se( 或 Protel DXP) 印 制 板 设 计 系 统 ， 使 用PROTEL 软件，新建和加载原理图项目文件与原理图设计环境的设置，熟练掌握如何进行原理图设计、原理图仿真的方法，设计原理图并生成网表。要求具有较扎实的电子电路的理论知识与较强的实践能力，对电路器件的选型与电路形式的选择有一定的了解；具备电子电路的基本设计能力与基本调试能力。要求完成的主要任务：（包括课程设计工作量与其技术要求，以与说明书撰写等具体要求）1、完成用声光控制路灯电路的设计。2、画出完整的声光控制路灯电路的原理图。3、分析声光控制路灯电路的原理。4、完成 Protel 课程设计报告（应包含电路原理图，原理分析，元件清单、设计总结）。指导老师签名： 年 月 日系主任（或责任老师）签名： 年 月 目录一、课题的设计要求与意义 1二、设计思路 21. 电路构成 21.1 直流供电电路 21.2 控制电路分析 22. 元件与其在电路中组成的单元电路 3三、需备元件清单 7四、电路原理图与分析 91.电路设计原理图 92. 电路分析 102.1 整流桥整流电路 102.2 控制电路 102.3 光控电路 112.4 声控电路 122.5 延时电路 12五、使用 99SE 绘制原理图 141. 原理图设计、绘制的过程 142. 绘制电路图 143.生成网络表 19六、PCB（印刷电路板）制作 211.创建 PCB 文件 21七、心得体会 25附录一 26附录二 27附录三 28参考文献 29一、课题的设计要求与意义此次我们组需要设计的电路是声光控制路灯电路，在此电路中，我们希望达到的目的是，使电路能根据声音和光线的作用自动发光，并且自动熄灭。在白天强光照射时，电路中灯泡不发光；而晚上无灯光或被遮光，并且有声响时灯泡发光，且延续３０秒后熄灭。 此电路图的设计主要是基于用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，用途非常。二、设计思路1.电路构成设计该电路主要由四与非门 CD4011 集成块构成，电路由直流供电电路、控制电路、延时电路三部分组成。控...
