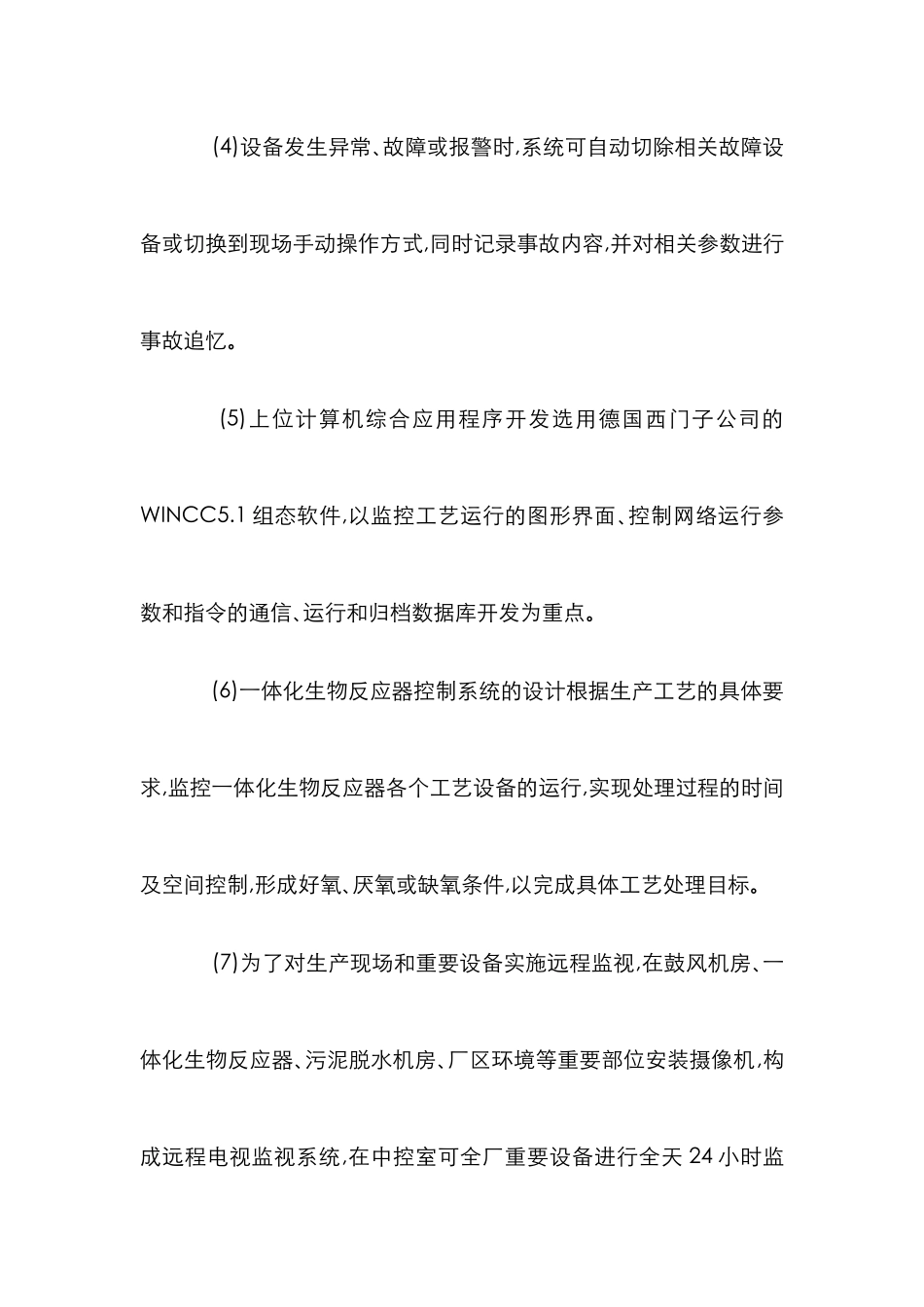

城市污水处理探讨论文 1 城市污水处理自控系统总体方案概述 (1)在污水处理过程中要求整个系统必须安全 可靠运行､,在工艺设备 仪表 电气自控系统 计算机和网络系统 电视监控系统的选､､､､型和系统设计 软件设计等方面､,系统的可靠性是设计考虑的第一原则,作为控制系统核心设备的 PLC,选用德国西门子公司的 S7-300 系列产品及其相应的开发软件｡ (2)污水处理处理厂的自控系统采纳 PC+PLC 分级分布式控制形式,以集中监测为主,分散控制为辅,在中控室运行监控计算机上可对全厂的各工序进行实时监控,生产的工艺过程自动控制采纳就地单独控制的原则进行,并在污水处理过程关键工序配置西门子MP270B 触摸面板(人机界面 HMI)作为现场工程师操作站｡ (3)为保证污水处理厂的安全运行,自控系统设立三级控制层:就地手动控制 现场控制和远程监控 就地手动控制是指通过设备本､｡地控制箱手动控制设备的开启或关闭;现场控制是指由现场各分控站PLC 执行自己的控制程序,完成控制功能;远程监控是指由中控室通过工业以太网高速冗余光纤环网对全厂的生产过程进行控制 监测和记､录,对工艺现场设备对象实现状态迁移管理 三级控制层的关系如下｡:中控室上位机可通过各现场的 PLC 子站直接控制有关设备和主要设备,假如中控室或网络发生故障,不会影响各 PLC 分站的控制功能,假如 PLC 网络中某个 PLC 子站发生故障,操作员可通过就地控制箱对设备进行控制｡ (4)设备发生异常 故障或报警时､,系统可自动切除相关故障设备或切换到现场手动操作方式,同时记录事故内容,并对相关参数进行事故追忆｡ (5)上位计算机综合应用程序开发选用德国西门子公司的WINCC5.1 组态软件,以监控工艺运行的图形界面 控制网络运行参､数和指令的通信 运行和归档数据库开发为重点､｡ (6)一体化生物反应器控制系统的设计根据生产工艺的具体要求,监控一体化生物反应器各个工艺设备的运行,实现处理过程的时间及空间控制,形成好氧 厌氧或缺氧条件､,以完成具体工艺处理目标｡ (7)为了对生产现场和重要设备实施远程监视,在鼓风机房 一､体化生物反应器 污泥脱水机房 厂区环境等重要部位安装摄像机､､,构成远程电视监视系统,在中控室可全厂重要设备进行全天 24 小时监视｡ 2 城市污水处理自控系统的总体结构 本工程项目二期工程中控室和各工段的地理位置分布示意图如图 1 所示 中控室的建筑物使用一期工程己建设好的设施｡,与一期...
