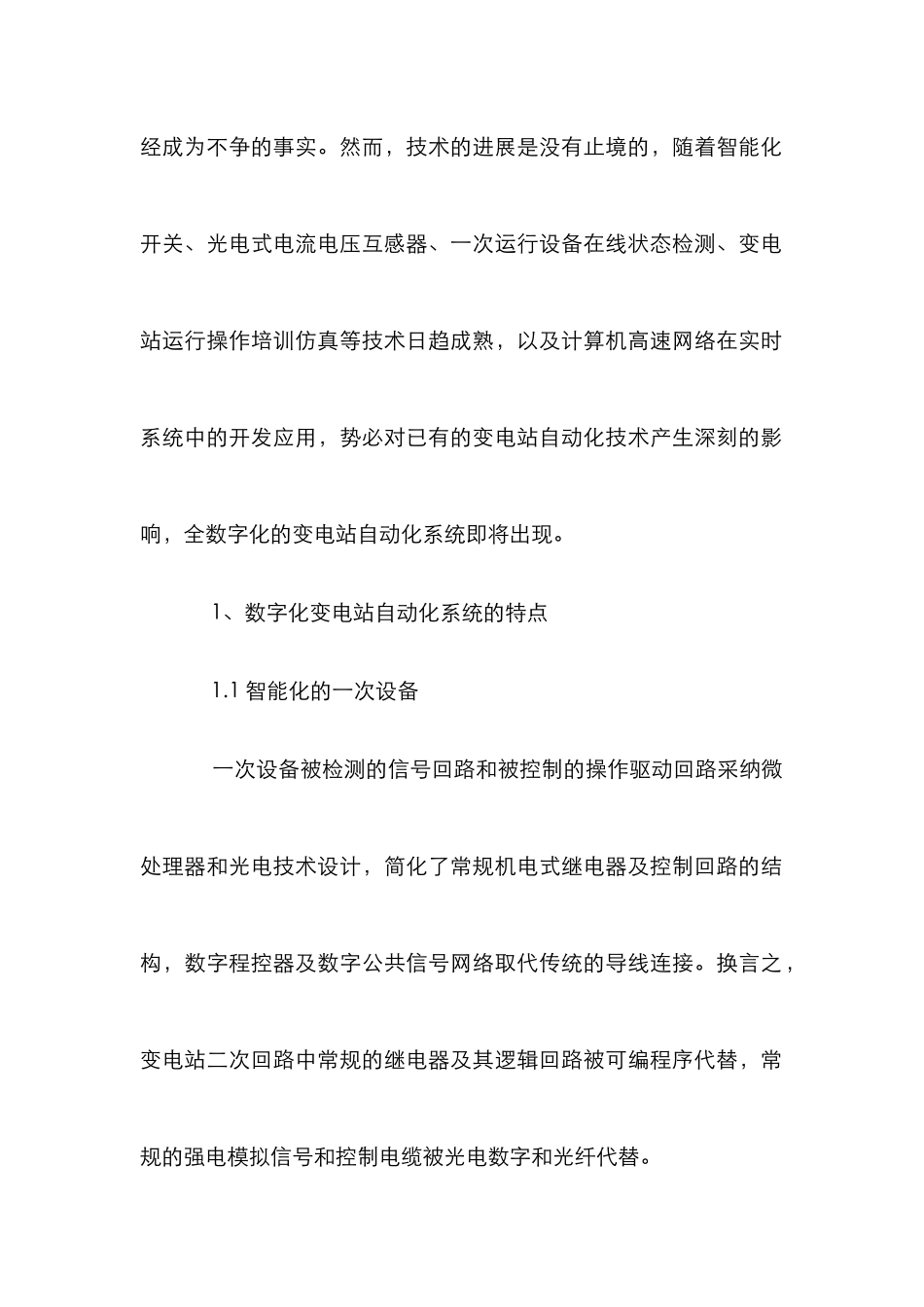

变电站自动系统进展论文 「摘要」在变电站自动化领域中，智能化电气的进展，特别是智能化开关、光电式互感器等机电一体化设备的出现，变电站自动化技术即将进入数字化新阶段。本文论述了数字化变电站自动化系统的特征、结构及功能划分等。 「关键词」变电站自动化数字化智能化 变电站自动化技术经过十多年的进展已经达到一定的水平，在我国城乡电网改造与建设中不仅中低压变电站采纳了自动化技术实现无人值班，而且在 220kV 及以上的超高压变电站建设中也大量采纳自动化新技术，从而大大提高了电网建设的现代化水平，增强了输配电和电网调度的可能性，降低了变电站建设的总造价，这已经成为不争的事实。然而，技术的进展是没有止境的，随着智能化开关、光电式电流电压互感器、一次运行设备在线状态检测、变电站运行操作培训仿真等技术日趋成熟，以及计算机高速网络在实时系统中的开发应用，势必对已有的变电站自动化技术产生深刻的影响，全数字化的变电站自动化系统即将出现。 1、数字化变电站自动化系统的特点 1.1 智能化的一次设备 一次设备被检测的信号回路和被控制的操作驱动回路采纳微处理器和光电技术设计，简化了常规机电式继电器及控制回路的结构，数字程控器及数字公共信号网络取代传统的导线连接。换言之，变电站二次回路中常规的继电器及其逻辑回路被可编程序代替，常规的强电模拟信号和控制电缆被光电数字和光纤代替。 1.2 网络化的二次设备 变电站内常规的二次设备，如继电保护装置、防误闭锁装置、测量控制装置、远动装置、故障录波装置、电压无功控制、同期操作装置以及正在进展中的在线状态检测装置等全部基于标准化、模块化的微处理机设计制造，设备之间的连接全部采纳高速的网络通信，二次设备不再出现常规功能装置重复的 I/O 现场接口，通过网络真正实现数据共享、资源其享，常规的功能装置在这里变成了逻辑的功能模块。 1.3 自动化的运行管理系统 变电站运行管理自动化系统应包括电力生产运行数据、状态记录统计无纸化；数据信息分层、分流交换自动化；变电站运行发生故障时能即时提供故障分析报告，指出故障原因，提出故障处理意见；系统能自动发出变电站设备检修报告，即常规的变电站设备“定期检修”改变为“状态检修”。 2、数字化变电站自动化系统的结构 在变电站自动化领域中，智能化电气的进展，特别是智能开关、光电式互感器机电一体化设备的出现，变电站自动化技术进入了数字化的新阶段。在高压和...
