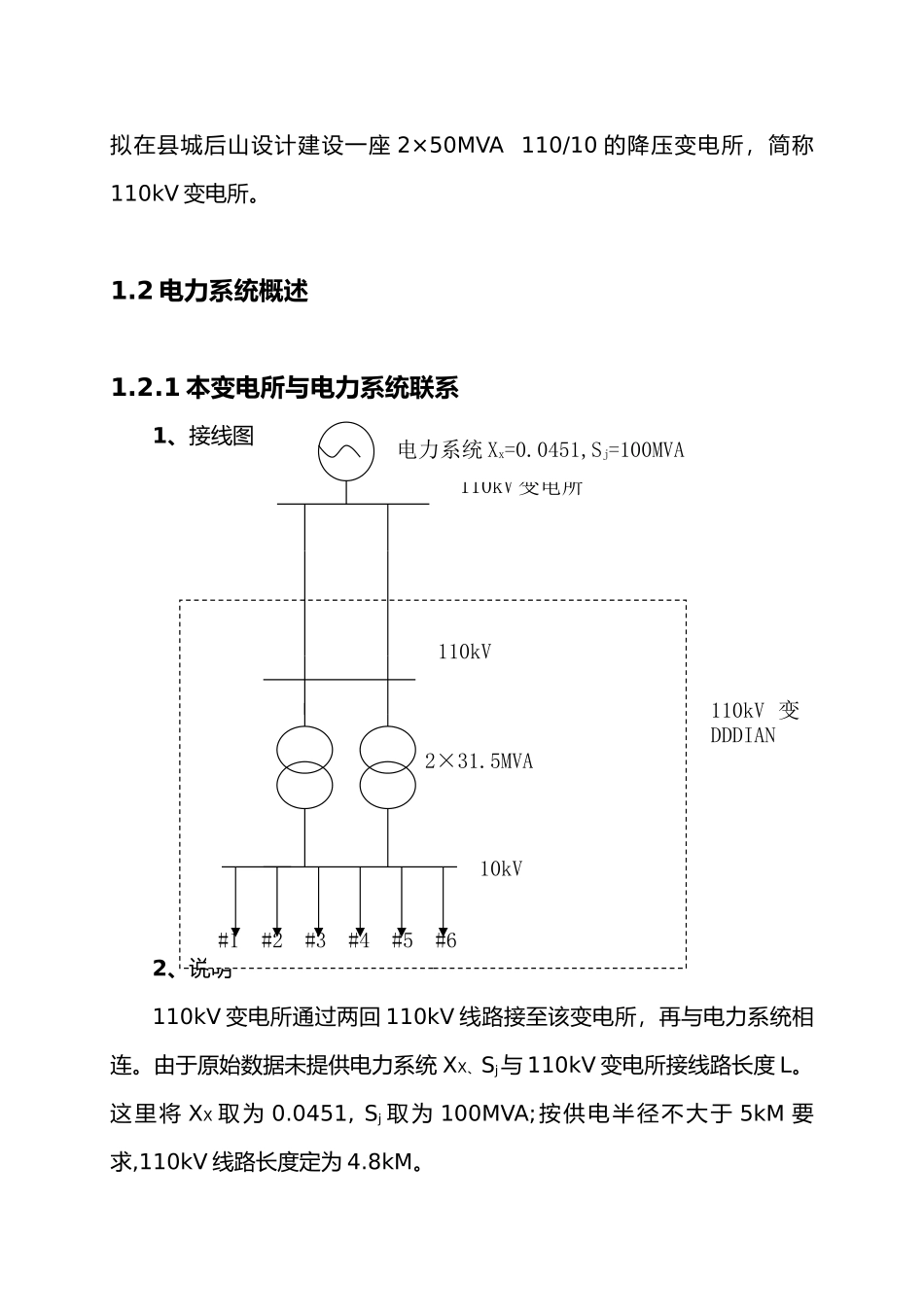

目录第 1 章 概述 51.1 设计的依据． 51.2 电力系统概述51.3 110kV 变电所各级电压负荷情况分析．61.4 110kV 变电所的自然条件 6第 2 章 电气主接线 72.1 电气主接线设计的基本要求 72.2 主变压器台数、容量、型式的选择 72.3 电气主接线设计方案的技术经济比较与确定 92.4 110kV 变电所主接线图 15第 3 章所用电接线设计 163.1 所用电设计的要求与原则．163.2 所用变的确定与所用变接线的选择 16第 4 章短路电流计算 194.1 短路电流计算的条件 194.2 短路电流计算方法和步骤 194.3 三相短路电流计算 20第 5 章 电气设备选择 255.1 电气设备选择的一般条件 255.2 10kV 配电装置电气设备选择 25．5.3110kV 配电装置电气设备的选型 33参考文献 41第 1 章概述1．1 设计的依据1.1.1 依据根据设计任务书下达的任务和原始数据设计。1.1.2 设计容为了满足该县负荷进展与电网电力交换的需要，优化该县的电网结构，拟在县城后山设计建设一座 2×50MVA 110/10 的降压变电所，简称110kV 变电所。1.2 电力系统概述1.2.1 本变电所与电力系统联系1、接线图2、说明110kV 变电所通过两回 110kV 线路接至该变电所，再与电力系统相连。由于原始数据未提供电力系统 XX、Sj与 110kV 变电所接线路长度 L。这里将 XX 取为 0.0451, Sj 取为 100MVA;按供电半径不大于 5kM 要求,110kV 线路长度定为 4.8kM。#1 #2 #3 #4 #5 #610kV2×31.5MVA 110kV 变电所电力系统 Xx=0.0451,Sj=100MVA110kV110kV 变DDDIAN1.2.2 110kV 变电所在电力系统中的地位和作用1、根据 110kV 变电所与系统联系的情况来看，属于终端变电所。2、110kV 变电所主要供电给本地区用户，用电负荷属于Ⅱ类负荷。1.3 110kV 变电所各级电压负荷情况分析1.3.1 供电方式110kV 侧：共有两回进线，由系统连接双回线路对 110kV 变电所供电。10kV 侧：本期出线 6 回，由 110kV 变电所降压后供电。1.3.2 负荷数据1、全区用电负荷本期为 27MW，共 6 回出线，每回按 4.5MW 计；远期 50MW，14 回路，每回按 3.572MW 设计；最小负荷按 70％计算，供电距离不大于 5kM。2、负荷同时率取 0.85，cosφ=0.8，年最大利用小时数 Tmax=4250小时/年。3、所用电率取 1%。1.4110kV 变电所的自然条件1.4.1 水文条件1、海拔 80M2、常年最高温度 40.3℃3、常年最低温度 1.7℃4、雷暴日数——62 日/年5、污...
