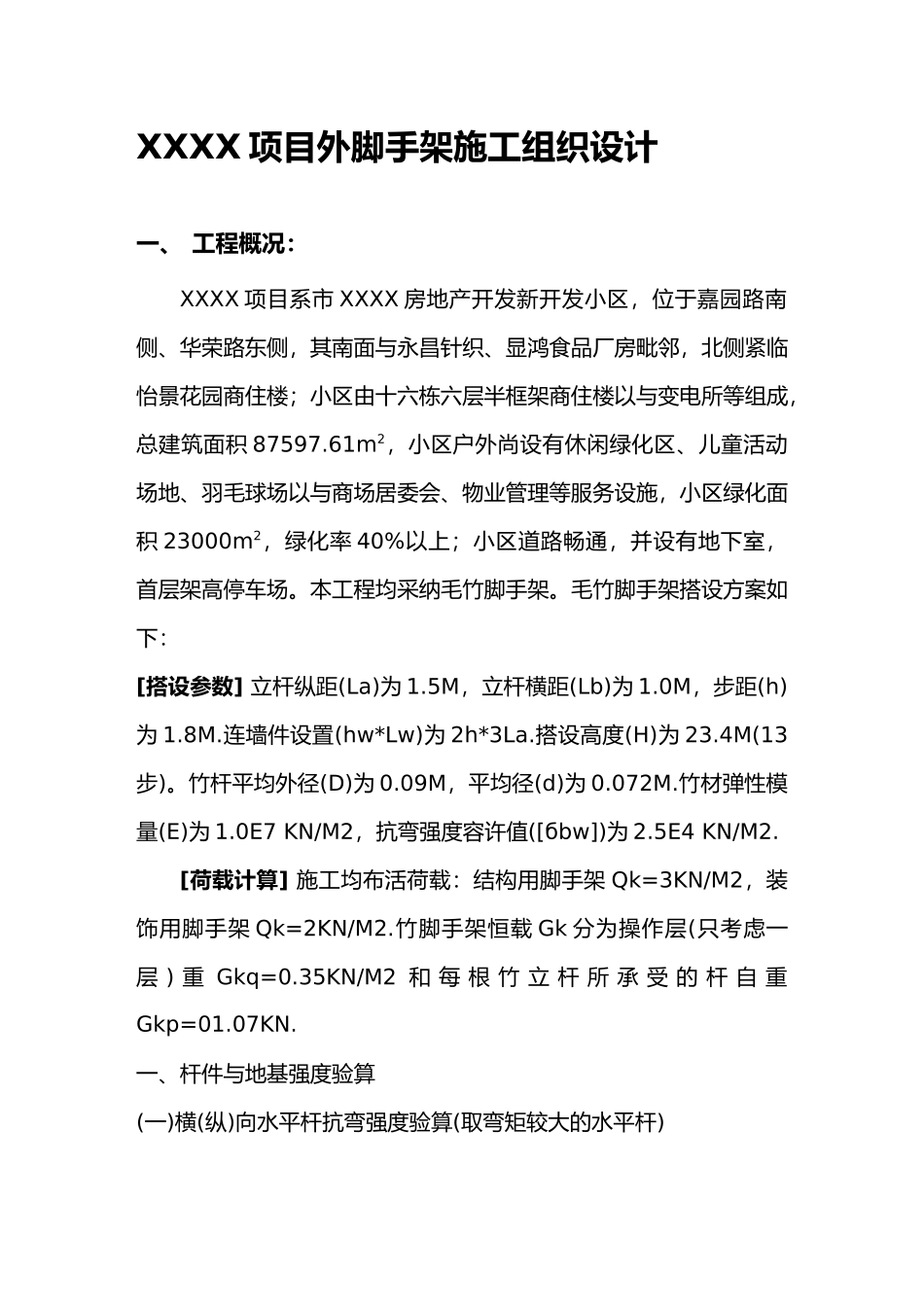

XXXX 项目外脚手架施工组织设计一、 工程概况：XXXX 项目系市 XXXX 房地产开发新开发小区，位于嘉园路南侧、华荣路东侧，其南面与永昌针织、显鸿食品厂房毗邻，北侧紧临怡景花园商住楼；小区由十六栋六层半框架商住楼以与变电所等组成，总建筑面积 87597.61m2，小区户外尚设有休闲绿化区、儿童活动场地、羽毛球场以与商场居委会、物业管理等服务设施，小区绿化面积 23000m2，绿化率 40%以上；小区道路畅通，并设有地下室，首层架高停车场。本工程均采纳毛竹脚手架。毛竹脚手架搭设方案如下：[搭设参数] 立杆纵距(La)为 1.5M，立杆横距(Lb)为 1.0M，步距(h)为 1.8M.连墙件设置(hw*Lw)为 2h*3La.搭设高度(H)为 23.4M(13步)。竹杆平均外径(D)为 0.09M，平均径(d)为 0.072M.竹材弹性模量(E)为 1.0E7 KN/M2，抗弯强度容许值([бbw])为 2.5E4 KN/M2.[荷载计算] 施工均布活荷载：结构用脚手架 Qk=3KN/M2，装饰用脚手架 Qk=2KN/M2.竹脚手架恒载 Gk 分为操作层(只考虑一层 ) 重 Gkq=0.35KN/M2 和 每 根 竹 立 杆 所 承 受 的 杆 自 重Gkp=01.07KN.一、杆件与地基强度验算(一)横(纵)向水平杆抗弯强度验算(取弯矩较大的水平杆) 不组合风荷载:Sgk+Sqk=M/W=10407.89KN/M2 <[бbw]=2.5E4KN/M2. 式中：Sgk、Sqk——分别为永久作用效应和可变作用效应 M—— 计 算 截 面 最 大 弯 矩 。M=2.35*La*Lb^2/8=0.44KNM. W—— 计 算 截 面 净 截 面 抵 抗 矩 。W=0.05796D^3=0.0000422M3. 横向水平杆抗弯强度满足装饰用脚手架 Qk=2KN/M2 的施工要求。对于纵向水平杆受力，一般有 La<2Lb,上述验算即可。(二)地基承载力验算 不组合风荷载:Sgk+Sqk=2.35LaLb/2+Gkp=2.84KN 地基满足装饰用脚手架 Qk=2KN/M2 的施工要求时，要提供支承力为 2.84KN.(该力乘 1.5 除以垫块面积即为地基承载力设计值。)二、节点强度验算 不组合风荷载:Sgk+Sqk=2.35LaLb/2=1.77KN 节点满装饰用脚手架 Qk=2KN/M2 的施工要求时，要提供抗滑力为 1.77KN.三、风荷载作用下连墙件验算 根据公式：Wk=βzμsμzW0，Nw=Wk*hw*Lw 式中：W0——基本风压(KN/M2)，由 W0=V0^2/1600 算得；μz——风压高度变化系数，按 GBJ 9-87 表 6.2.1 取值；βz——高度 z 处的风振系数，这里取 1；μs——风荷载体型系数，完全封闭 μs=1.0，网状封闭 μs=0.5，完全敞开 μs=1.3φ(φ=挡风面积/迎风面积)； Nw——单个连...
