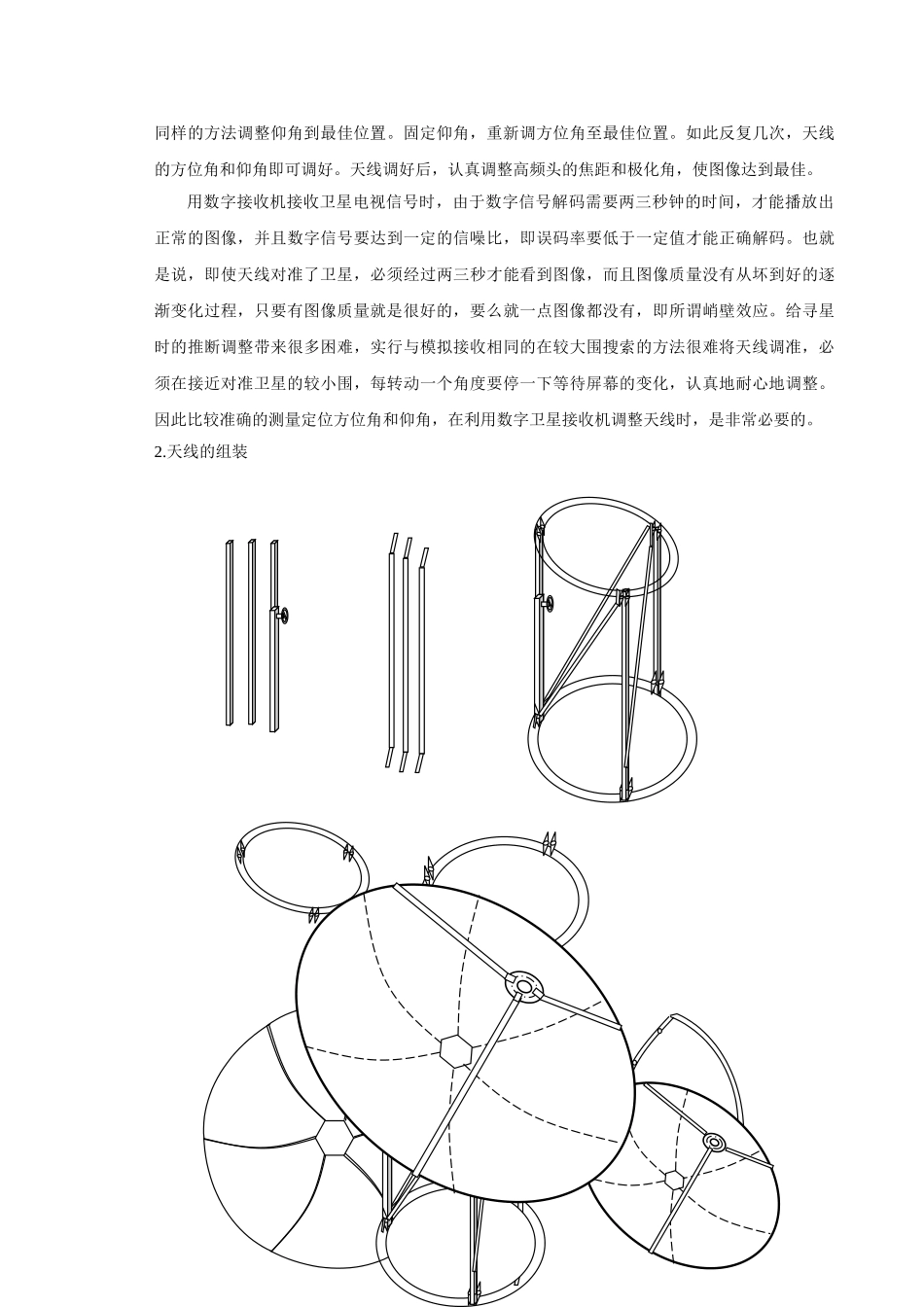

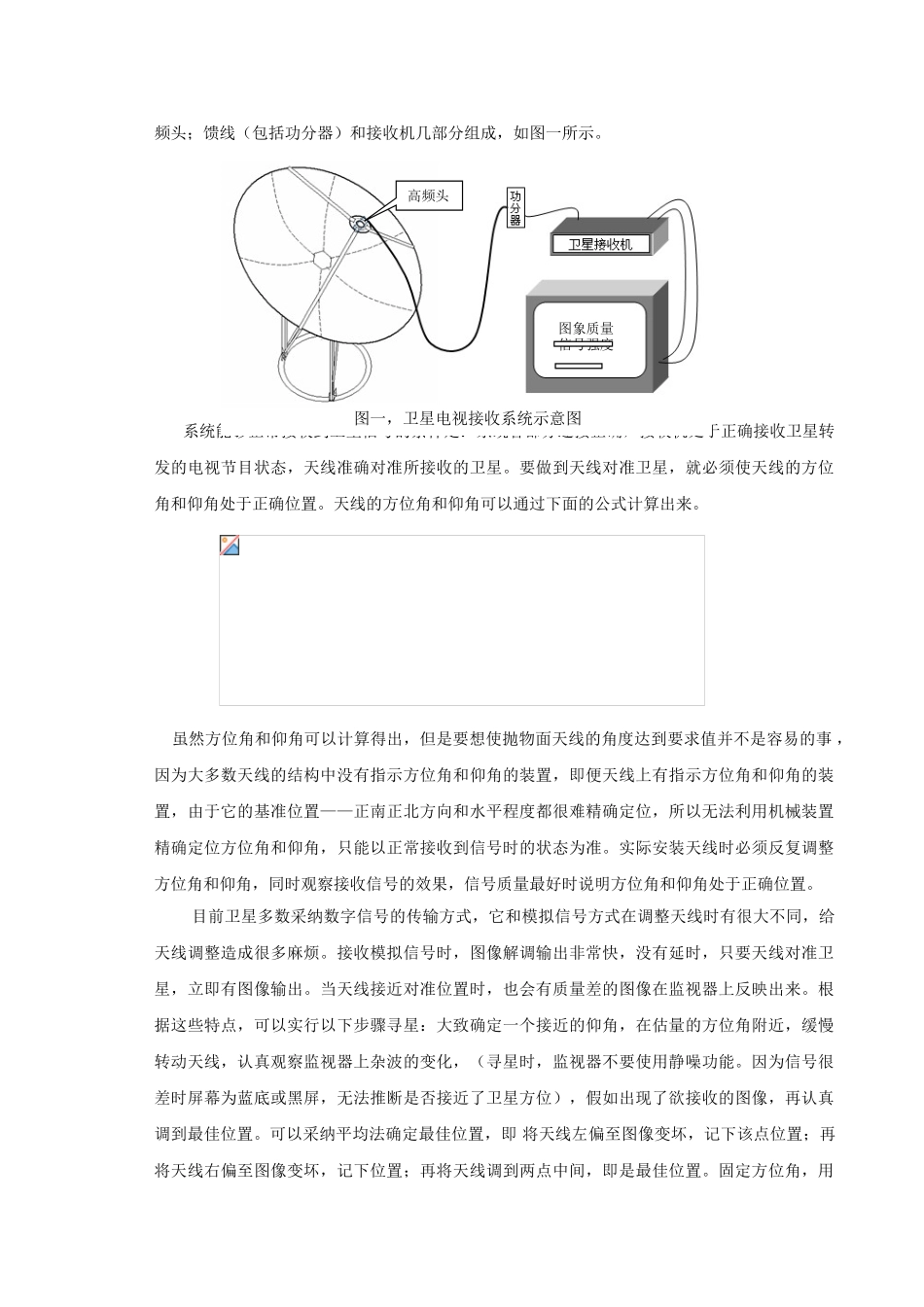

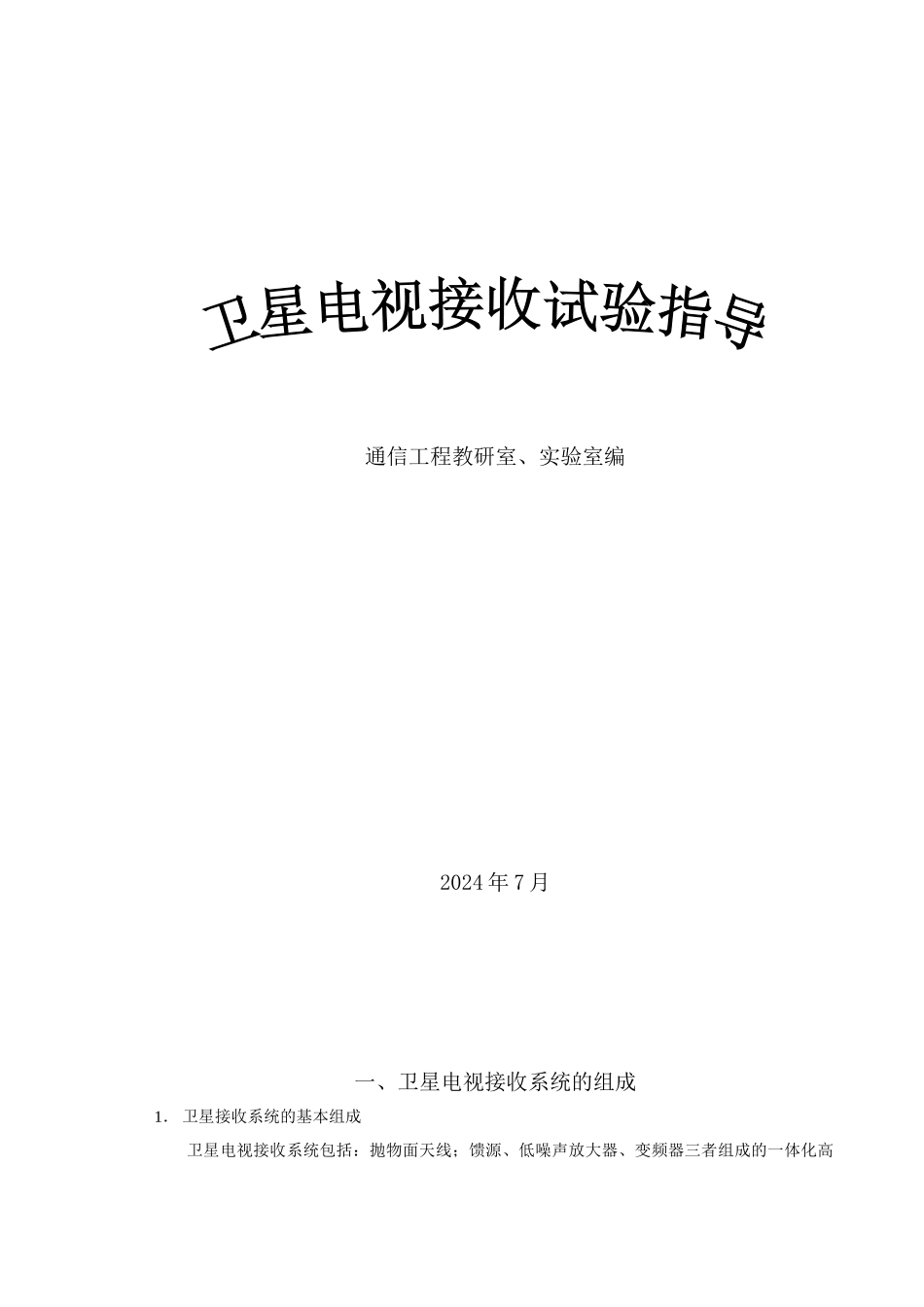

通信工程教研室、实验室编2024 年 7 月一、卫星电视接收系统的组成1． 卫星接收系统的基本组成卫星电视接收系统包括：抛物面天线；馈源、低噪声放大器、变频器三者组成的一体化高频头；馈线（包括功分器）和接收机几部分组成，如图一所示。 系统能够正常接收到卫星信号的条件是：系统各部分连接正确，接收机处于正确接收卫星转发的电视节目状态，天线准确对准所接收的卫星。要做到天线对准卫星，就必须使天线的方位角和仰角处于正确位置。天线的方位角和仰角可以通过下面的公式计算出来。 虽然方位角和仰角可以计算得出，但是要想使抛物面天线的角度达到要求值并不是容易的事 ，因为大多数天线的结构中没有指示方位角和仰角的装置，即便天线上有指示方位角和仰角的装置，由于它的基准位置——正南正北方向和水平程度都很难精确定位，所以无法利用机械装置精确定位方位角和仰角，只能以正常接收到信号时的状态为准。实际安装天线时必须反复调整方位角和仰角，同时观察接收信号的效果，信号质量最好时说明方位角和仰角处于正确位置。 目前卫星多数采纳数字信号的传输方式，它和模拟信号方式在调整天线时有很大不同，给天线调整造成很多麻烦。接收模拟信号时，图像解调输出非常快，没有延时，只要天线对准卫星，立即有图像输出。当天线接近对准位置时，也会有质量差的图像在监视器上反映出来。根据这些特点，可以实行以下步骤寻星：大致确定一个接近的仰角，在估量的方位角附近，缓慢转动天线，认真观察监视器上杂波的变化，（寻星时，监视器不要使用静噪功能。因为信号很差时屏幕为蓝底或黑屏，无法推断是否接近了卫星方位），假如出现了欲接收的图像，再认真调到最佳位置。可以采纳平均法确定最佳位置，即 将天线左偏至图像变坏，记下该点位置；再将天线右偏至图像变坏，记下位置；再将天线调到两点中间，即是最佳位置。固定方位角，用图象质量信号强度高频头图一，卫星电视接收系统示意图同样的方法调整仰角到最佳位置。固定仰角，重新调方位角至最佳位置。如此反复几次，天线的方位角和仰角即可调好。天线调好后，认真调整高频头的焦距和极化角，使图像达到最佳。用数字接收机接收卫星电视信号时，由于数字信号解码需要两三秒钟的时间，才能播放出正常的图像，并且数字信号要达到一定的信噪比，即误码率要低于一定值才能正确解码。也就是说，即使天线对准了卫星，必须经过两三秒才能看到图像，而且图像质量没有从坏到好的逐渐变化过程，...
