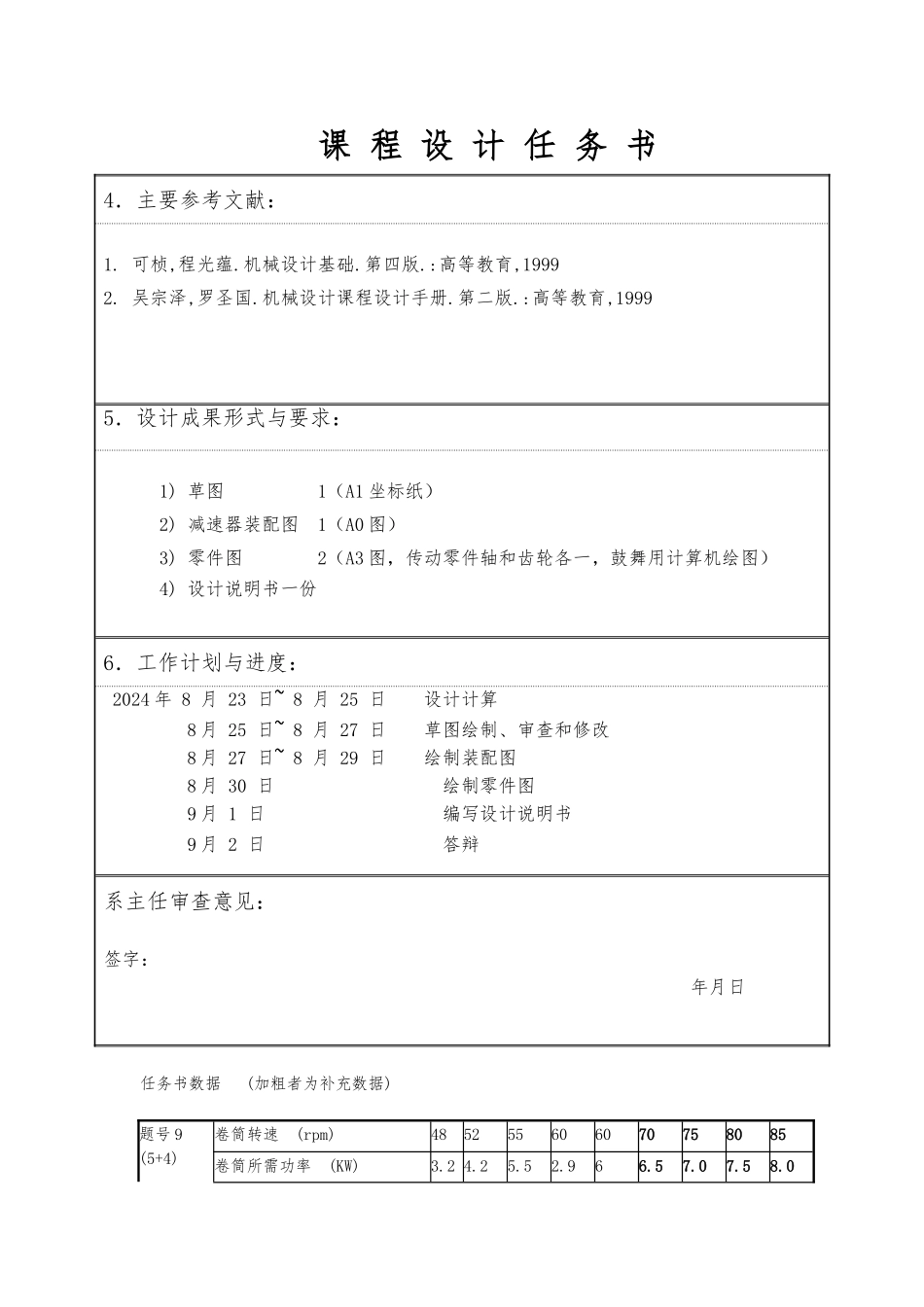

课 程 设 计 任 务 书1．设计目的：(1) 通过课程设计，培育学生综合运用机械设计基础和其他先修课程的理论知识来分析解决机械设计问题的能力。 (2) 学习机械设计的一般方法，掌握机械设计的一般规律。 (3) 进行机械设计基本技能的训练：例如计算、绘图、查阅资料和手册、运用标准和规等。2．设计容和要求（包括原始数据、技术参数、条件、设计要求等）： 设计一台单级斜齿圆柱齿轮减速器，该减速器用于双滚式压碎机的传动系统中。方案简图（题号 10）：原始数据：碎料箱滚子轴转速 rpm；碎料箱输入轴所需功率 KW。技术条件：该压碎机两班制连续工作，单向回转，有较大振动，压碎机滚子转速允许误差为±5%，使用期限 8 年。3．设计工作任务与工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕：设计分段进行，在没有原则错误时才能进行下一阶段设计，以保证设计质量。1) 设计计算 选择电动机，计算传动装置的运动和动力参数，进行传动件的设计计算，校核轴、轴承、键，选择联轴器等。2) 草图绘制、审查和修改 根据上述设计计算，绘制装配图的主、俯视图。3) 绘制装配图 除绘制草图容外，绘制装配图的侧视图，编写技术要求，对零件编号，填写明细表与标题栏等。4) 绘制零件图 选择所设计减速器中任一轴和齿轮进行绘制。鼓舞采纳计算机绘图。5) 编写设计说明书 要求容全面，条理清楚，书写仔细，图示正确，符合规定要求。课 程 设 计 任 务 书4．主要参考文献：1. 可桢,程光蕴.机械设计基础.第四版.:高等教育,19992. 吴宗泽,罗圣国.机械设计课程设计手册.第二版.:高等教育,19995．设计成果形式与要求：1) 草图 1（A1 坐标纸）2) 减速器装配图 1（A0 图）3) 零件图 2（A3 图，传动零件轴和齿轮各一，鼓舞用计算机绘图）4) 设计说明书一份6．工作计划与进度：2024 年 8 月 23 日~ 8 月 25 日 设计计算 8 月 25 日~ 8 月 27 日 草图绘制、审查和修改8 月 27 日~ 8 月 29 日 绘制装配图8 月 30 日 绘制零件图9 月 1 日 编写设计说明书9 月 2 日 答辩系主任审查意见：签字：年月日任务书数据 (加粗者为补充数据)题号 9(5+4)卷筒转速 (rpm)485255606070758085卷筒所需功率 (KW)3.2 4.25.52.966.57.07.58.0题号 10(5+4)破料箱滚子轴转速 (rpm)100 115120120150115130140125破料箱输入轴所需功率 (KW) 2.8 4.03.15.24.26.04.94.53.5题号 13(...
