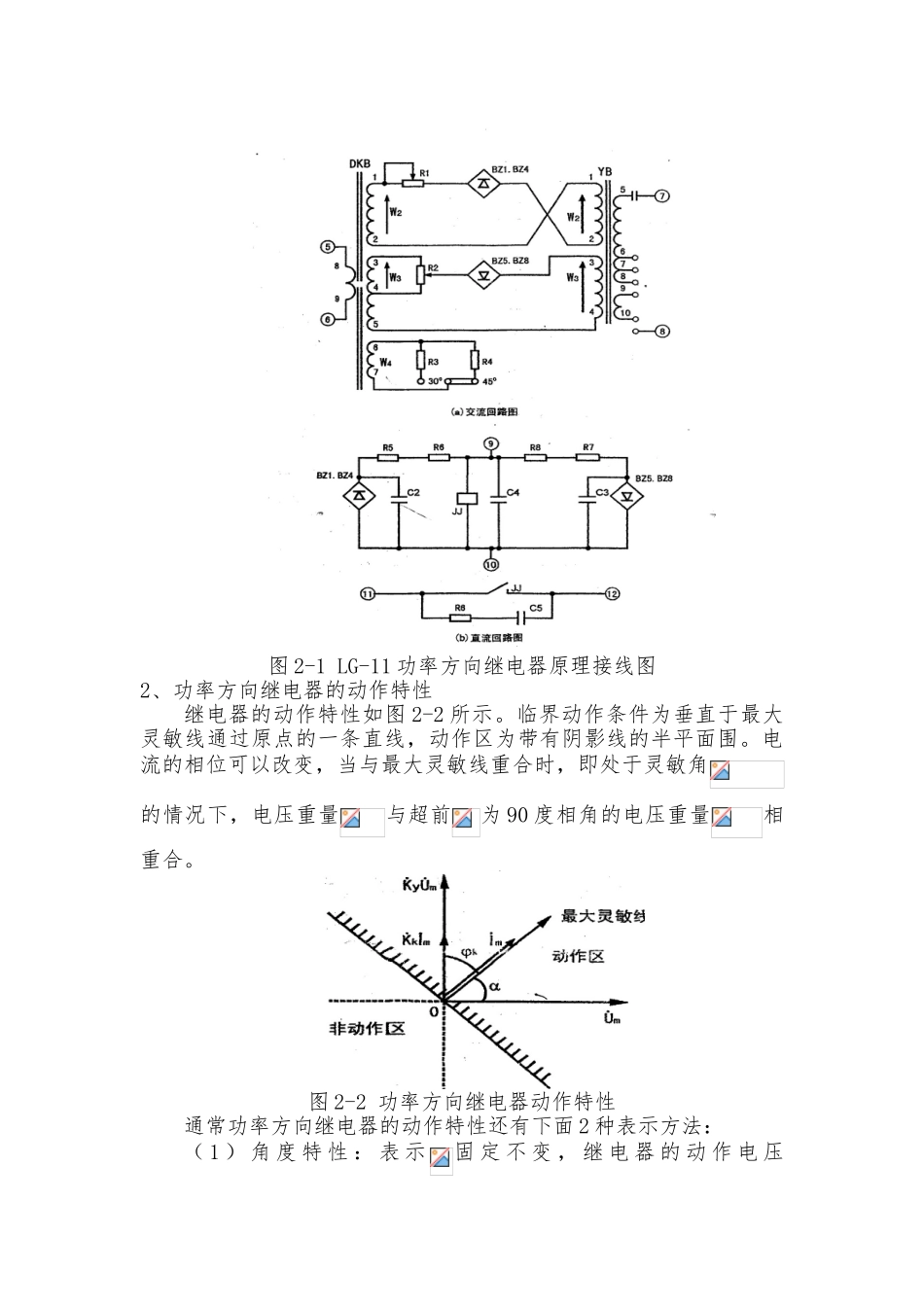

实验 2：功率方向继电器实验讲稿一、实验目的1、学会运用相位测试仪测量电流电压之间的相角方法。2、掌握功率方向继电器的动作特性，接线方式与动作特性的实验方法。二、LG-11 型功率方向继电器简介1、 LG-11 型功率方向继电器的工作原理LG-11 型功率方向继电器是目前广泛应用的整流型功率方向继电器，其比较幅值的两电气量动作方程：继电器的接线如图 2-1 所示，其中图 A 为继电器的沟通回路图，也就是比较电气量的电压形成回路，加入继电器的的电流为，电压为，电流 通过电抗变压器 DKB 的一次绕组 W1，二次绕组 W2和 W3 端获得电压重量，它超前电流的相角就是转移阻抗的阻抗角，绕组 W4 用来调整的数值，以得到继电器的最灵敏角。电压经过电容 C1 接入中间变压器 YB 的一次绕组 W1，由两个二次绕组 W2 和 W3 获得电压重量。超前的相角 90 度。DKB和 YB 标有 W2 的两个二次绕组的联接方式如图所示，得到动作电压,加于整流 BZ1 输入端；DKB 和 YB 标有 W3 的两个二次绕组的联接方式如图所示，得到制动电压，加于整流桥BZ2 端。图（b）为幅值比较回路，它按循环电流式接下，执行元件采纳极化继电器 JJ。继电器的最大灵敏角的调整是利用改变变压器 DKB 第三个二次绕组 W4 所接的电阻值来实现的，继电器的角，当接入电阻 R3 时，阻抗角 当接入电阻 R4 时 。因此，继电器的最大灵敏角，并可以调整为两个数字，一个为-30°，另一个为-45°。当在保护安装处于正向出楼发生相间短路时，相间电压几乎降为 0 值，这时功率方向继电器的输入电压，由于功率方向继电器的动作需克服执行的机械反作用力矩，也就是说必须消耗一定的功率（尽管这一功率消耗不大）。因此必须满足条件。所以在=0 的情况下，功率方向继电器动作不了。因而产生了电压死区。为了消除电压死区，功率方向继电器的电压回路需要加设记忆回路，就是需要电容 C1 与中间变压器 YB 的绕组电感构成对 50串联谐振电路。这样当电压突然降低为=0 时，该回路中的电流并不立即消逝，而是按 50HZ 谐振电路的频率，经过几个周波后，逐渐衰减为 0。而这个电流与故障前的电压同相，并且在谐振衰减过程中维持相位不变化。因此，相当于记住了短路前的电压的相位，所以称为记忆回路。由于电压回路有了记忆回路的存在，相当于继电器的电压为=0 时，在一定的时间 YB 的二次绕组端纽有电压重量的存在，就可以继续进行幅值的比较，因而消除了...
