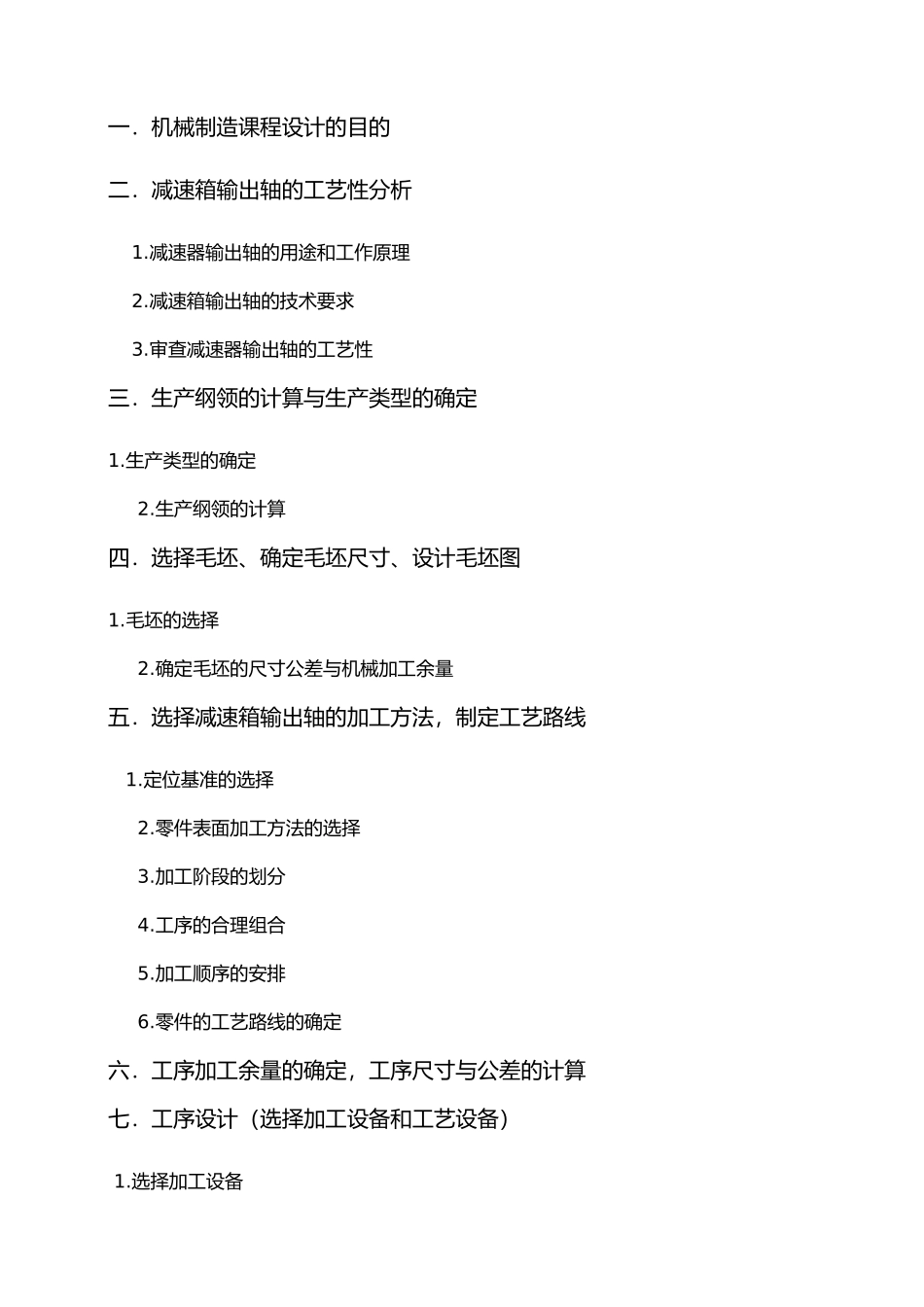

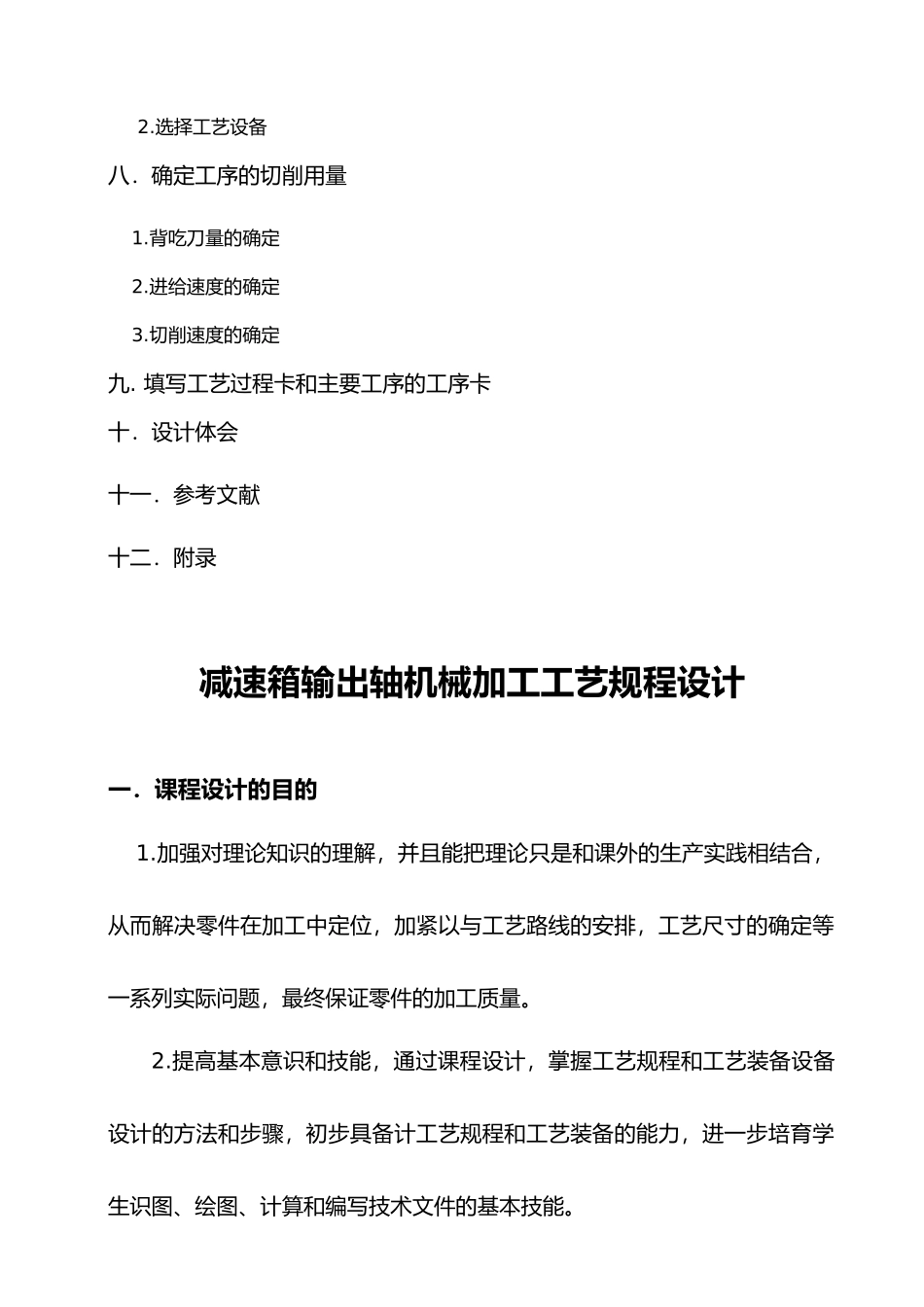

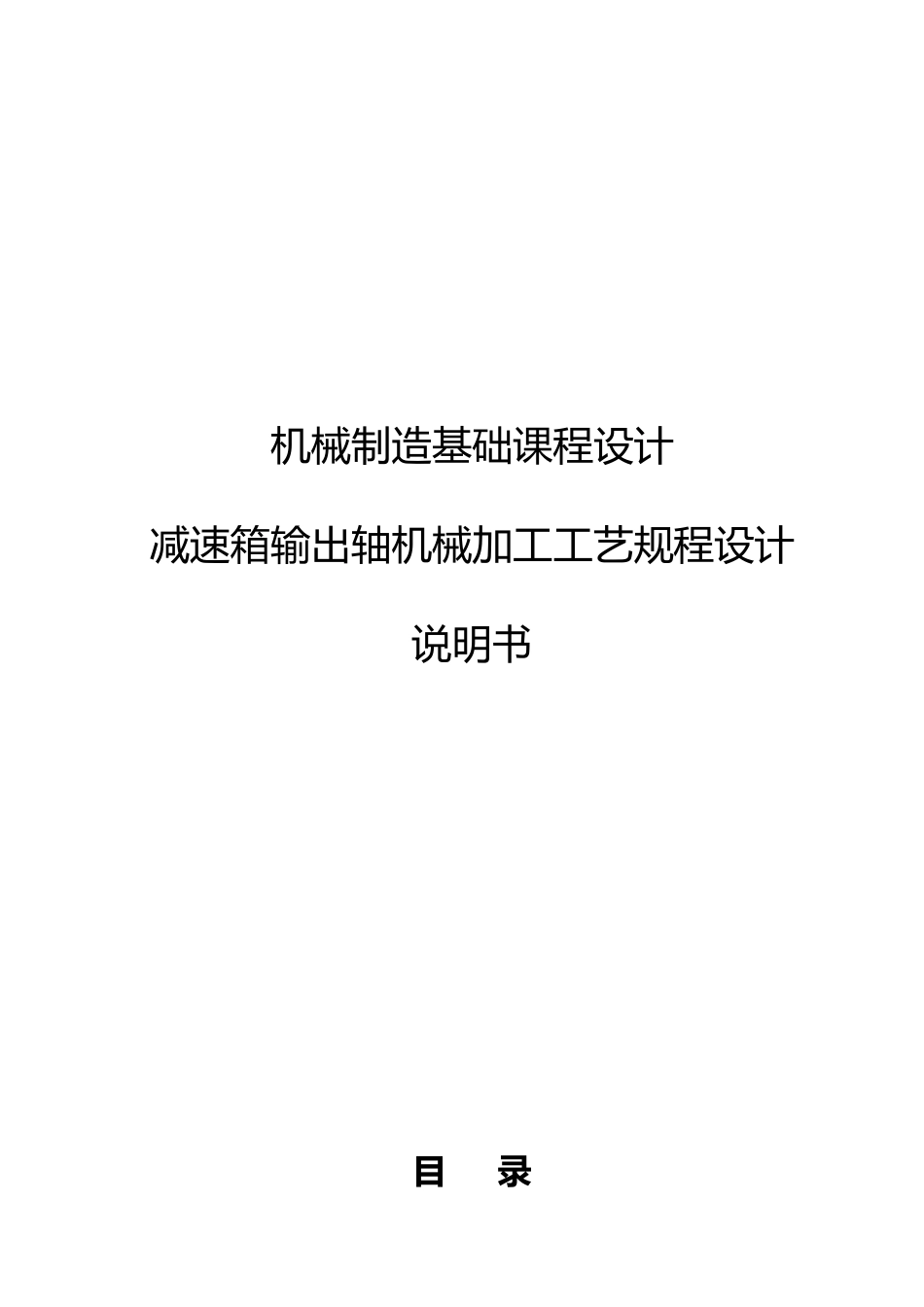

机械制造基础课程设计减速箱输出轴机械加工工艺规程设计说明书目 录一．机械制造课程设计的目的二．减速箱输出轴的工艺性分析 1.减速器输出轴的用途和工作原理 2.减速箱输出轴的技术要求 3.审查减速器输出轴的工艺性三．生产纲领的计算与生产类型的确定1.生产类型的确定 2.生产纲领的计算四．选择毛坯、确定毛坯尺寸、设计毛坯图1.毛坯的选择 2.确定毛坯的尺寸公差与机械加工余量五．选择减速箱输出轴的加工方法，制定工艺路线 1.定位基准的选择 2.零件表面加工方法的选择 3.加工阶段的划分 4.工序的合理组合 5.加工顺序的安排 6.零件的工艺路线的确定六．工序加工余量的确定，工序尺寸与公差的计算七．工序设计（选择加工设备和工艺设备） 1.选择加工设备 2.选择工艺设备八．确定工序的切削用量 1.背吃刀量的确定 2.进给速度的确定 3.切削速度的确定九. 填写工艺过程卡和主要工序的工序卡十．设计体会十一．参考文献十二．附录减速箱输出轴机械加工工艺规程设计一．课程设计的目的 1.加强对理论知识的理解，并且能把理论只是和课外的生产实践相结合，从而解决零件在加工中定位，加紧以与工艺路线的安排，工艺尺寸的确定等一系列实际问题，最终保证零件的加工质量。2.提高基本意识和技能，通过课程设计，掌握工艺规程和工艺装备设备设计的方法和步骤，初步具备计工艺规程和工艺装备的能力，进一步培育学生识图、绘图、计算和编写技术文件的基本技能。3.锻炼使用手册与图表资料的能力,能够熟练地依据给定的任务而查找相关的资料、手册与图表并掌握其中的设计信息用于设计参数的确定。4.培育规意识，通过课程设计，使学生养成遵守国家标准的习惯，学会使用与设计有关的手册、图册、标准和规。二．审查零件图样的工艺性1.减速器输出轴的用途和工作原理此轴用于输出转矩、传递动力。轴安装在单列圆锥磙子轴承上，轴承盖凸缘挡住轴承外圈，因此轴得到轴向定位。齿轮和半联轴器用轴肩、轴套和挡圈轴向定位，用平键作周向定位，以传递运动和转距。该轴套上两个齿轮，一端置于减速箱，一端置于输出终端。作用是输出转矩、传递动力。 2.减速箱输出轴的技术要求图一 该减速箱输出轴的全部技术要求列于表 1。表 1 减速器输出轴零件技术要求表加工表面尺寸与偏差/mm公差/mm 与精度等级表面粗糙度/μm形位公差/mmA0.017，IT7Ra0.8L0.017，IT7Ra12.5无BΦ48无Ra12.5无GΦ48无Ra1.6HΦ48无Ra3.2无C0.016，IT6Ra1.6无D0.017，IT7Ra0.8E0.1...
