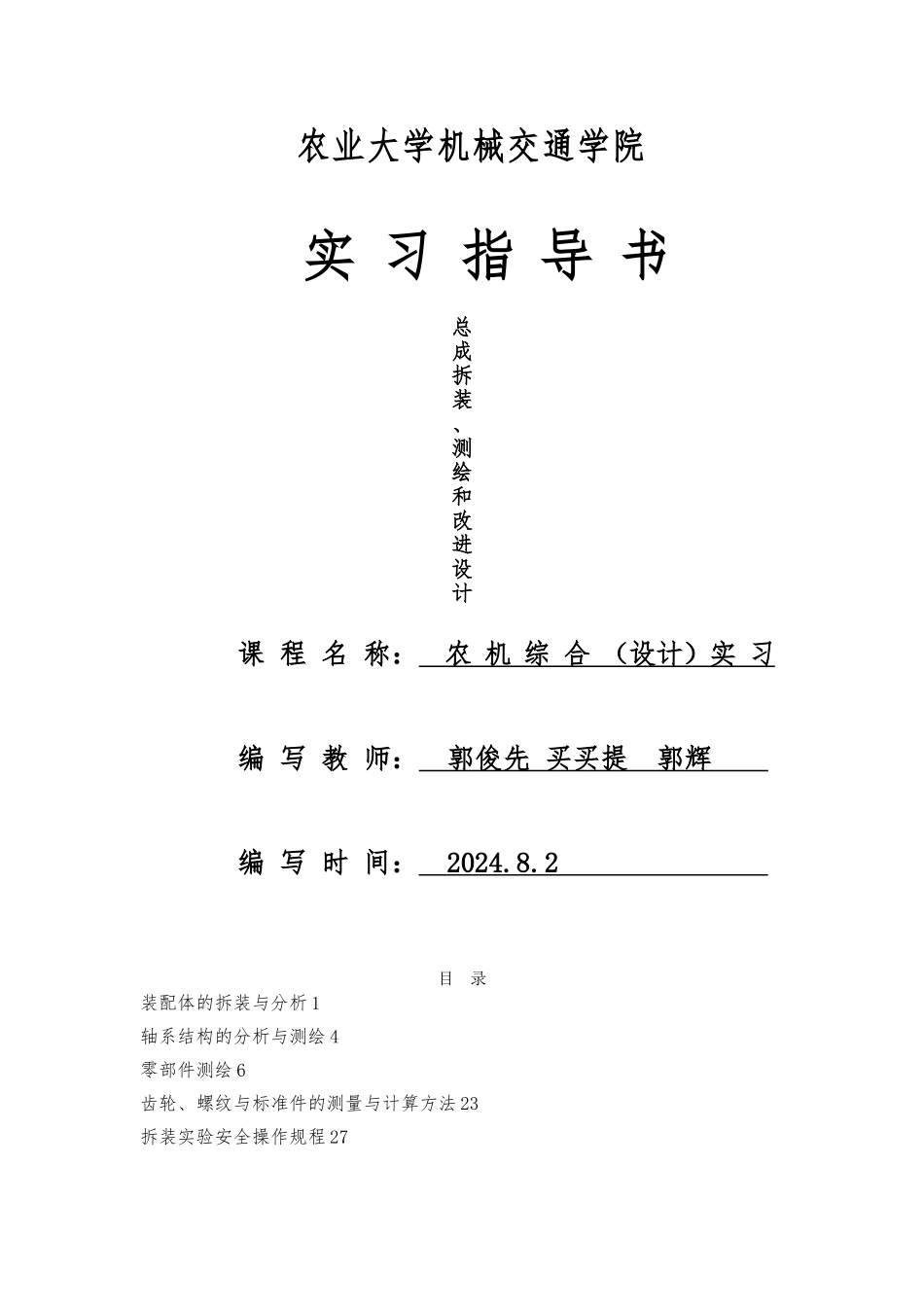

农业大学机械交通学院 实 习 指 导 书总成拆装、测绘和改进设计课 程 名 称： 农 机 综 合 （设计）实 习 编 写 教 师： 郭俊先 买买提 郭辉 编 写 时 间： 2024.8.2 目 录装配体的拆装与分析 1轴系结构的分析与测绘 4零部件测绘 6齿轮、螺纹与标准件的测量与计算方法 23拆装实验安全操作规程 27装配体的拆装与分析一、实验目的 1）了解典型机械或部件的功用，装配体的组成情况以与运动、动力的传递路线和变换形式；2）了解装配体中各零部件的结构特点、装配关系与其调整方法；3）通过拆装进一步熟悉和掌握典型机械零部件结构分析的一般方法；4）了解零部件的测绘方法，培育机械结构分析的能力。二、实验容与要求1）了解和分析装配体结构，记录其性能、规格数据，分析其功用和所含机构类型；2）拆卸零件。分析装配体拆装顺序，拟出合理的装配路线。按顺序拆下各零部件并作记录，将拆下的零部件按一定顺序放置，以免丢失、损坏，以便于装配；3）分析装配体的组成情况，了解各组成部分在整个装配体中所起的作用；4）分析主要部件（如轴系）的装配结构，徒手绘制装配草图；5）装配体按拆分顺序复原并调整好，使其运转灵活。三、实验设备和工具1）各种典型机械部件或装配体；2）各种常用拆装工具和测量工具。四、实验步骤1）打开装配体的机盖，认真观察装配体的运动与动力输入与输出件、传递路线和变换形式，分析其功用和所含机构类型；2）观察各零部件的结构特点、装配关系与其调整方法，用手感觉配合松紧程度和间隙大小，考虑合理的拆装顺序；3）按顺序拆下各零部件并作记录，将拆下的零部件按一定顺序放置，以免丢失、损坏，以便于装配；4）分析主要部件（如轴系）的装配结构，徒手绘制装配草图；5）传动装置按一定顺序安装并调整好，使其运转灵活。五、思考题1）绘制主要部件装配结构中，为实现零部件周向和轴向定位与固定采纳了哪些方法？2) 绘制主要部件装配结构中，哪些零件需要对安装间隙进行调整，采纳什么方法进行调整？实习报告课题名称装配体的拆装与分析日期班级学号指导老师成绩一、实验容与目的1）了解典型机械或部件的功用，装配体的组成情况以与运动、动力的传递路线和变换形式；2）了解装配体中各零部件的结构特点、装配关系与其调整方法；3）通过拆装进一步熟悉和掌握典型机械零部件结构分析的一般方法；4）了解零部件的测绘方法，培育机械结构分析的能力。二、实验设备与量具1）各种典型机械部...
