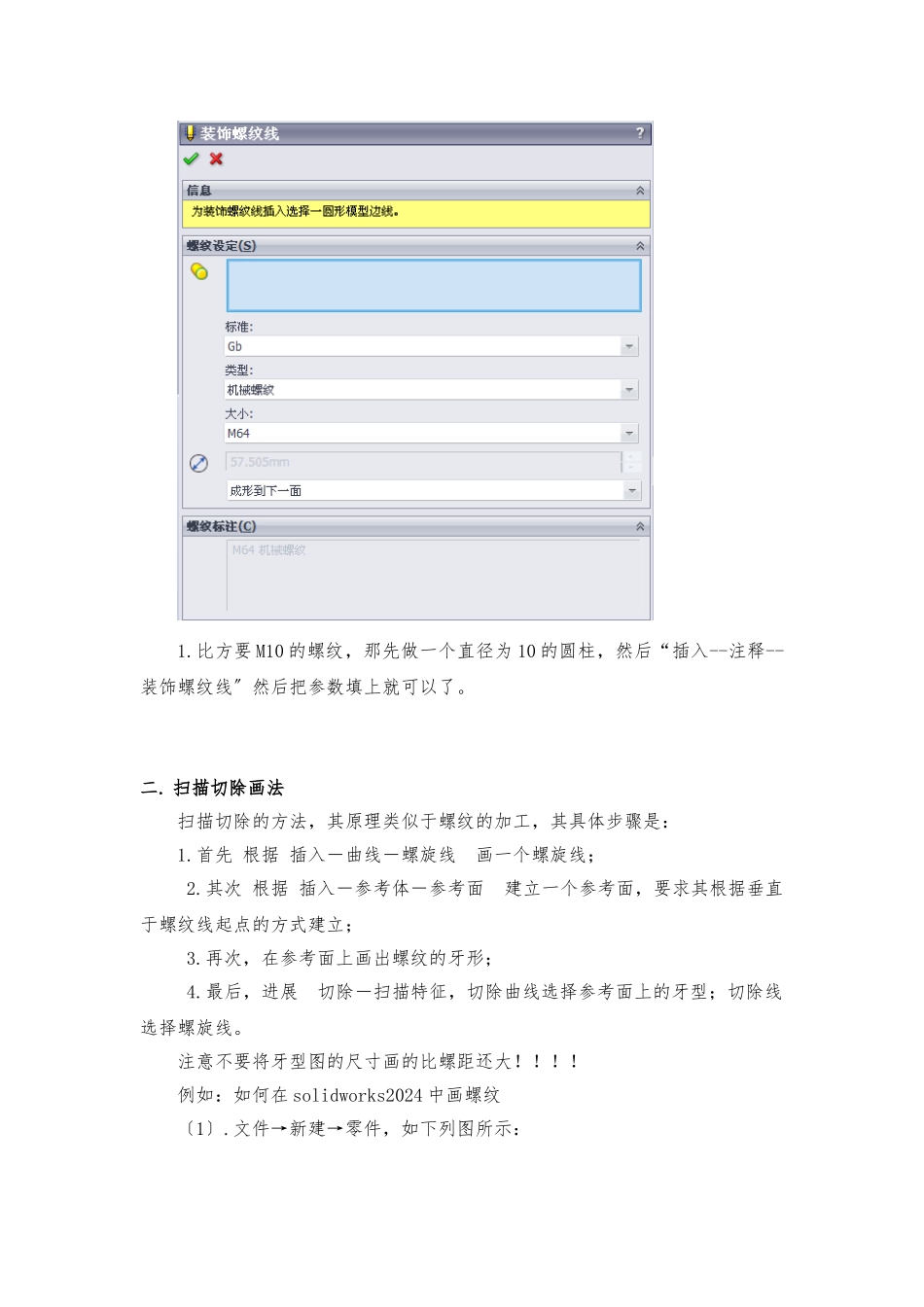

solidworks 螺纹的几种绘制方法在 solidworks 中有三种螺纹的画法，分别是〔1〕装饰螺纹画法， 无论是外螺纹，还是螺纹都可以用“装饰螺纹线“这个命令来完成。〔2〕扫描切除画法。〔3〕插入特征-异形孔画螺纹。这三种方法的优缺点如下：装饰螺纹画法的优点是它省时省力，显示速度快占用存小，该螺纹的工程图符合国标的螺纹画法；它的缺点是螺纹只显示外观，没有详细的螺纹特征。扫描切除螺纹画法的优点是其螺纹特征真实具体，可以用于 CAE 分析计算螺纹的强度等；其缺点是过程比拟复杂，显示时比拟占用存，并且该画法螺纹的工程图不符合国标螺纹画法。因此为了出工程图方便，一般推举装饰螺纹画法。一. 装饰螺纹线的画法：1.比方要 M10 的螺纹，那先做一个直径为 10 的圆柱，然后“插入--注释--装饰螺纹线〞然后把参数填上就可以了。二. 扫描切除画法扫描切除的方法，其原理类似于螺纹的加工，其具体步骤是：1.首先 根据 插入－曲线－螺旋线 画一个螺旋线； 2.其次 根据 插入－参考体－参考面 建立一个参考面，要求其根据垂直于螺纹线起点的方式建立； 3.再次，在参考面上画出螺纹的牙形； 4.最后，进展 切除－扫描特征，切除曲线选择参考面上的牙型；切除线选择螺旋线。注意不要将牙型图的尺寸画的比螺距还大！！！！例如：如何在 solidworks2024 中画螺纹〔1〕.文件→新建→零件，如下列图所示： 〔2〕.拉伸凸台→Φ30*80 的零件，如下列图所示： 〔3〕.对零件进展倒角 1*45°，如下列图所示： 〔4〕.在草图里绘制一个 Φ30 的圆，如下列图所示： 〔5〕.插入→曲线→螺旋线/涡状线，如下列图所示： 〔6〕.螺距 3.0→反向→圈数 15，如下列图所示： 〔7〕.选择确定，如下列图所示： 〔8〕.选择上视基准面→正视于，如下列图所示： 〔9〕.绘制一个正三角形→边长为 4，如下列图所示： 〔10〕.选择确认，如下列图所示： 〔11〕.特征→扫描切除，如下列图所示： 〔12〕.选择正三角形，然后选择螺旋线，如下列图所示： 〔13〕.选择确定→螺纹完成，如下列图所示： 三. 可以用插入－特征－异形孔
