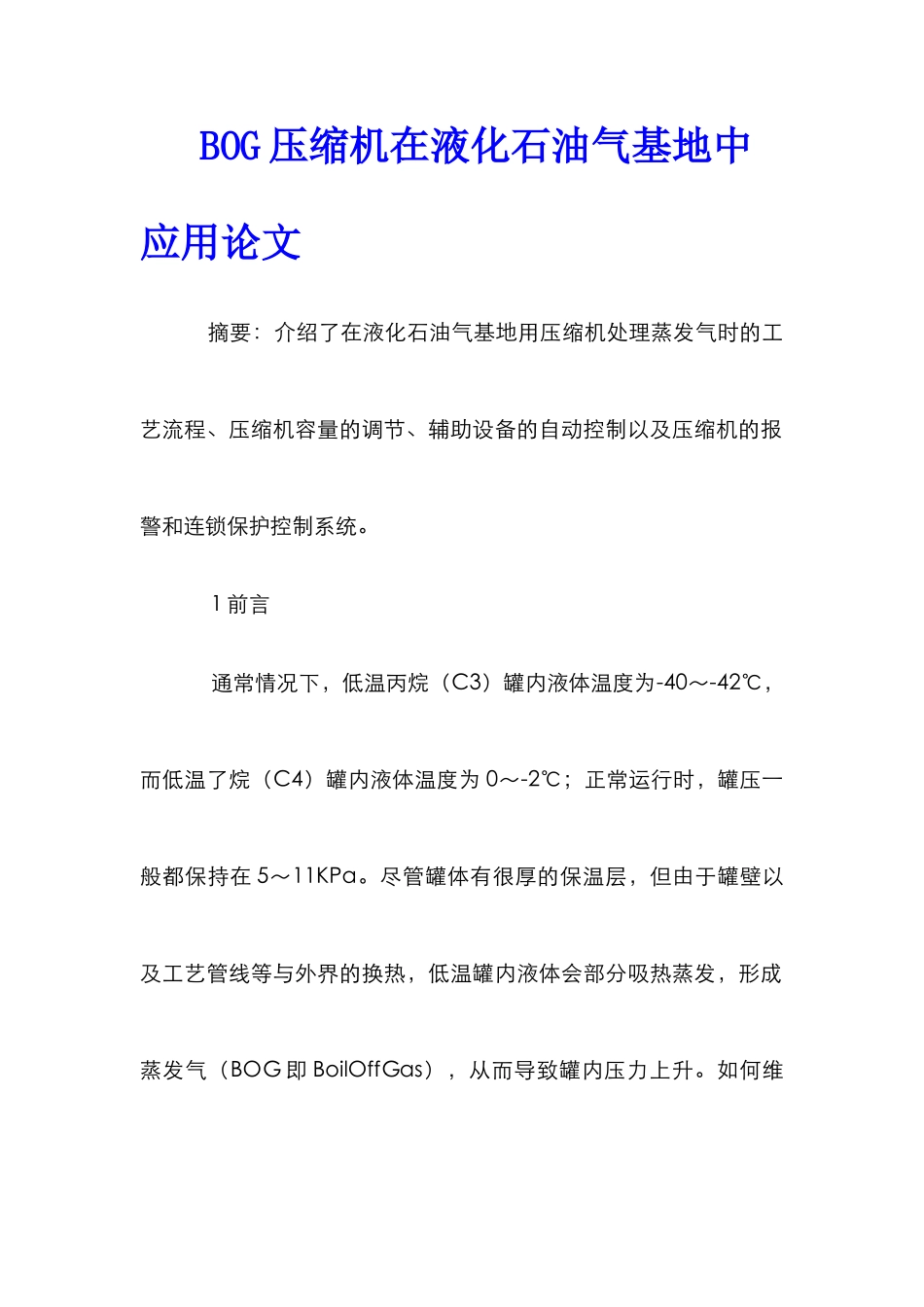

BOG 压缩机在液化石油气基地中应用论文 摘要：介绍了在液化石油气基地用压缩机处理蒸发气时的工艺流程、压缩机容量的调节、辅助设备的自动控制以及压缩机的报警和连锁保护控制系统。 1 前言 通常情况下，低温丙烷（C3）罐内液体温度为-40～-42℃，而低温了烷（C4）罐内液体温度为 0～-2℃；正常运行时，罐压一般都保持在 5～11KPa。尽管罐体有很厚的保温层，但由于罐壁以及工艺管线等与外界的换热，低温罐内液体会部分吸热蒸发，形成蒸发气（BOG 即 BoilOffGas），从而导致罐内压力上升。如何维持低温储罐的保冷运行，是液化石油气基地的主要任务。BOG 压缩机担当了这一重任，而一般使用电机驱动是二级双作用往复活塞式压缩机。 2 压缩制冷的基本工艺流程 采纳压缩机直接压缩 BOG 制冷的基本流程是（以 C3 低温储罐 T-1 为例，见图 1）：当 C3 低温储罐 T-l 内压力上升时，启动压缩机，将罐内 BOG 引入压缩机入口缓冲罐 D-1，经缓冲和分离后引入压缩机一级（1ststage）入口，入口压力即为罐压，温度一般为-l0～-20℃之间，经一级压缩后，BOG 被压缩至 0.3～0.35MPa，温度升为 50～60℃，然后由一级出口进入闪蒸罐 D-2，经闪蒸后BOG 温度降至 0℃左右，再进入压缩机二级（2ndstage）入口，经二级压缩后，温度升为 60～90℃，而压力升至 1.5MPa 左右，高压气体随即进人水冷凝器 E-l，换热后被液化成液体，进入 C3 液体回收罐 D-3，再由 D-3 进入出货高压罐 T-3 出货。 3 压缩机容量的调节 压缩机的容量是根据储罐 BOG 最大产生量来确定的。压缩机选定以后其容量是恒定的。假如吸入的气量大于罐内 BOG 的产生量，罐压就会下降，当罐压下降到一定程度时，为了补偿压缩机入口的气量缺乏，可以实行以下两种措施： （1）压缩机二级出口气相返回到入口闪蒸罐 D～2，即图中通过 D-2 压力 P-2 来控制阀门 PV-2 的控制回路部分。这里，P-2 设定值为 300KPa，若 D-2 压力高于此值，阀 PV-2 关闭，若 D-2 压力低于此值，阀 PV 一 2 即打开进行气相返回。 （2）可以通过压缩机入口卸载来减少吸入气量，即将压缩机容量由 100％降为 50％。对于隔膜式（Diaphragm-type）的卸载装置，由仪表风操纵的入口气阀卸载装置限制阀板的自由运动，使入口气阀保持在打开状态。由于吸入的气体不被压缩并被排出重新回到入口。这样，若双作用气缸的一端（气缸端或曲轴端，一般为气缸端）被卸载，则压...
