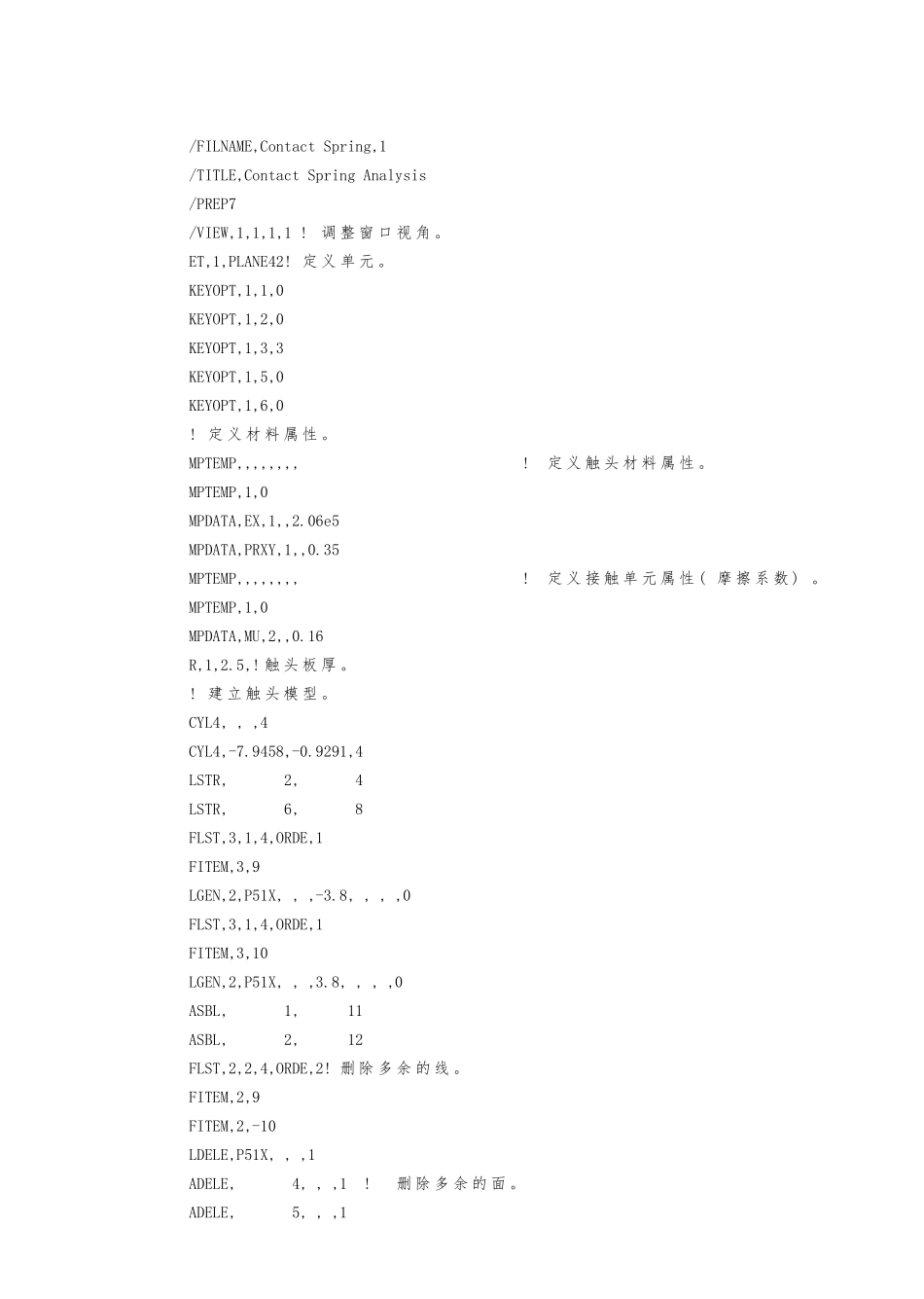

/FILNAME,Contact Spring,1 /TITLE,Contact Spring Analysis /PREP7 /VIEW,1,1,1,1 !调 整 窗 口 视 角 。ET,1,PLANE42! 定 义 单 元 。KEYOPT,1,1,0KEYOPT,1,2,0KEYOPT,1,3,3KEYOPT,1,5,0KEYOPT,1,6,0! 定 义 材 料 属 性 。MPTEMP,,,,,,,, !定 义 触 头 材 料 属 性 。MPTEMP,1,0 MPDATA,EX,1,,2.06e5 MPDATA,PRXY,1,,0.35 MPTEMP,,,,,,,, !定 义 接 触 单 元 属 性 ( 摩 擦 系 数 ) 。MPTEMP,1,0 MPDATA,MU,2,,0.16 R,1,2.5,! 触 头 板 厚 。! 建 立 触 头 模 型 。CYL4, , ,4 CYL4,-7.9458,-0.9291,4 LSTR, 2, 4 LSTR, 6, 8 FLST,3,1,4,ORDE,1 FITEM,3,9 LGEN,2,P51X, , ,-3.8, , , ,0FLST,3,1,4,ORDE,1 FITEM,3,10 LGEN,2,P51X, , ,3.8, , , ,0 ASBL, 1, 11 ASBL, 2, 12 FLST,2,2,4,ORDE,2! 删 除 多 余 的 线 。FITEM,2,9 FITEM,2,-10 LDELE,P51X, , ,1ADELE, 4, , ,1 ! 删 除 多 余 的 面 。ADELE, 5, , ,1FLST,3,1,3,ORDE,1! 建 立 动 触 头 。FITEM,3,14 KGEN,2,P51X, , ,0.45, , , ,0 FLST,3,1,3,ORDE,1 FITEM,3,1 KGEN,2,P51X, , , ,5, , ,0 FLST,3,1,3,ORDE,1 FITEM,3,2 KGEN,2,P51X, , ,-0.45, , , ,0FLST,2,5,3 FITEM,2,14 FITEM,2,1 FITEM,2,2 FITEM,2,4 FITEM,2,13 A,P51X FLST,2,2,5,ORDE,2 FITEM,2,2 FITEM,2,3 AADD,P51X ! 以 上 动 触 头 模 型 建 立 完 成 。FLST,3,1,3,ORDE,1 ! 建 立 静 触 头 。FITEM,3,9 KGEN,2,P51X, , ,-0.45, , , ,0FLST,3,1,3,ORDE,1 FITEM,3,6 KGEN,2,P51X, , , ,-5, , ,0 FLST,3,1,3,ORDE,1 FITEM,3,7 KGEN,2,P51X, , ,0.45, , , ,0 FLST,2,5,3 FITEM,2,7 FITEM,2,8 FITEM,2,10 FITEM,2,9 FITEM,2,6 A,P51X FLST,2,2,5,ORDE,2 FITEM,2,1 FITEM,2,2 AADD,P51X ! 以 上 静 触 头 模 型 建 立 完 成 。! 触 头 网 格 划 分 。FLST,5,12,4,ORDE,4 ! 触 头 网 格 密 度 控 制 。FITEM,5,1 FITEM,5,-10 FITEM,5,13 FITEM,5,-14 CM,_Y,LINE LSEL, , , ,P51X CM,_Y1,LINE CMSEL,,_Y LESIZE,_Y1,0.04, , , , , , ,1 ! 触 头 边 网 格 密 度 为 0.04 。TYPE, 1! 触 头 网 格 划 分 。MAT, 1REAL, 1 ESYS, ...
