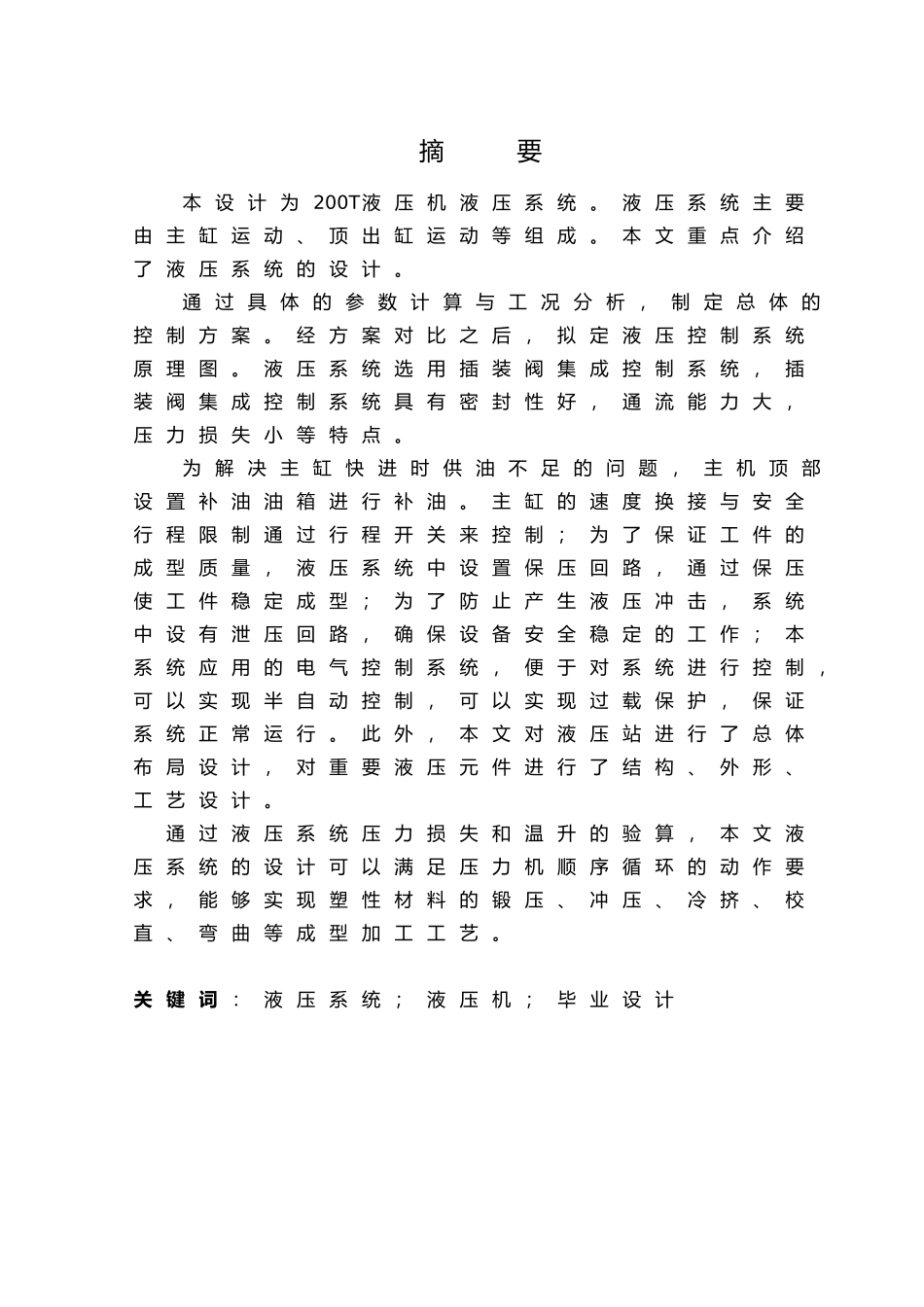

摘 要本 设 计 为 200T液 压 机 液 压 系 统 。 液 压 系 统 主 要由 主 缸 运 动 、 顶 出 缸 运 动 等 组 成 。 本 文 重 点 介 绍了 液 压 系 统 的 设 计 。通 过 具 体 的 参 数 计 算 与 工 况 分 析 ， 制 定 总 体 的控 制 方 案 。 经 方 案 对 比 之 后 ， 拟 定 液 压 控 制 系 统原 理 图 。 液 压 系 统 选 用 插 装 阀 集 成 控 制 系 统 ， 插装 阀 集 成 控 制 系 统 具 有 密 封 性 好 ， 通 流 能 力 大 ，压 力 损 失 小 等 特 点 。为 解 决 主 缸 快 进 时 供 油 不 足 的 问 题 ， 主 机 顶 部设 置 补 油 油 箱 进 行 补 油 。 主 缸 的 速 度 换 接 与 安 全行 程 限 制 通 过 行 程 开 关 来 控 制 ； 为 了 保 证 工 件 的成 型 质 量 ， 液 压 系 统 中 设 置 保 压 回 路 ， 通 过 保 压使 工 件 稳 定 成 型 ； 为 了 防 止 产 生 液 压 冲 击 ， 系 统中 设 有 泄 压 回 路 ， 确 保 设 备 安 全 稳 定 的 工 作 ； 本系 统 应 用 的 电 气 控 制 系 统 ， 便 于 对 系 统 进 行 控 制 ，可 以 实 现 半 自 动 控 制 ， 可 以 实 现 过 载 保 护 ， 保 证系 统 正 常 运 行 。 此 外 ， 本 文 对 液 压 站 进 行 了 总 体布 局 设 计 ， 对 重 要 液 压 元 件 进 行 了 结 构 、 外 形 、工 艺 设 计 。 通 过 液 压 系 统 压 力 损 失 和 温 升 的 验 算 ， 本 文 液压 系 统 的 设 计 可 以 满 足 压 力 机 顺 序 循 环 的 动 作 要求 ， 能 够 实 现 塑 性 材 料 的 锻 压 、 冲 压 、 冷 挤 、 校直 、 弯 曲 等 成 型 加 工 工 艺 。关 键 词 ： 液 压 系 统 ； 液 压 机 ； 毕 业 设 计AbstractThis paper design for the bolster press of hydraulic machines. Mainframe mainly by the motion of master cylinder and the motion of cylinder head out of components etc. This paper focuses on the hydraulic sys...
