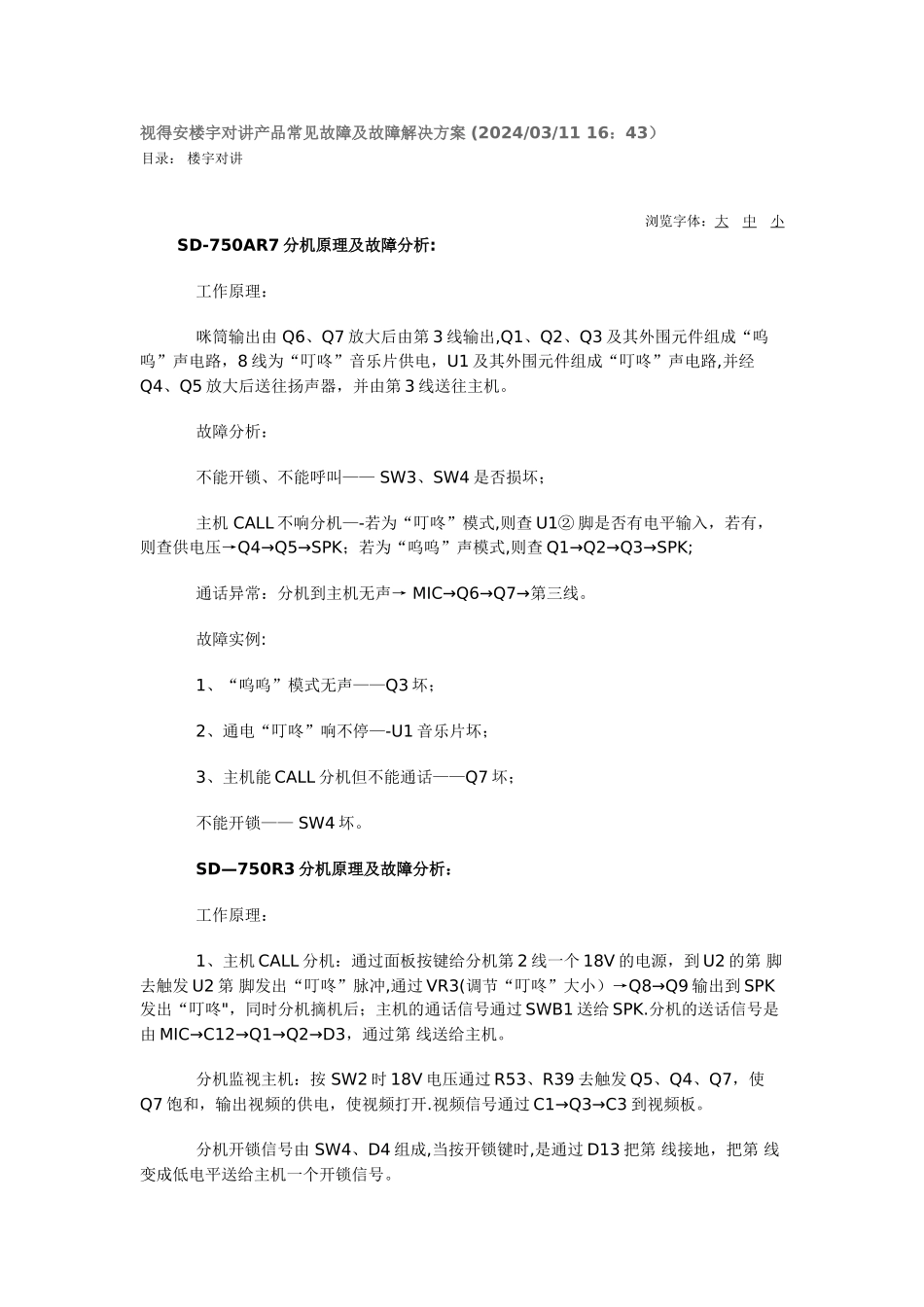

视得安楼宇对讲产品常见故障及故障解决方案 (2024/03/11 16：43）目录： 楼宇对讲 浏览字体：大 中 小SD-750AR7 分机原理及故障分析: 工作原理： 咪筒输出由 Q6、Q7 放大后由第 3 线输出,Q1、Q2、Q3 及其外围元件组成“呜呜”声电路，8 线为“叮咚”音乐片供电，U1 及其外围元件组成“叮咚”声电路,并经Q4、Q5 放大后送往扬声器，并由第 3 线送往主机。 故障分析： 不能开锁、不能呼叫—— SW3、SW4 是否损坏； 主机 CALL 不响分机—-若为“叮咚”模式,则查 U1② 脚是否有电平输入，若有，则查供电压→Q4→Q5→SPK；若为“呜呜”声模式,则查 Q1→Q2→Q3→SPK; 通话异常：分机到主机无声→ MIC→Q6→Q7→第三线。 故障实例: 1、“呜呜”模式无声——Q3 坏； 2、通电“叮咚”响不停—-U1 音乐片坏； 3、主机能 CALL 分机但不能通话——Q7 坏； 不能开锁—— SW4 坏。 SD—750R3 分机原理及故障分析： 工作原理： 1、主机 CALL 分机：通过面板按键给分机第 2 线一个 18V 的电源，到 U2 的第 脚去触发 U2 第 脚发出“叮咚”脉冲,通过 VR3(调节“叮咚”大小）→Q8→Q9 输出到 SPK发出“叮咚"，同时分机摘机后；主机的通话信号通过 SWB1 送给 SPK.分机的送话信号是由 MIC→C12→Q1→Q2→D3，通过第 线送给主机。 分机监视主机：按 SW2 时 18V 电压通过 R53、R39 去触发 Q5、Q4、Q7，使Q7 饱和，输出视频的供电，使视频打开.视频信号通过 C1→Q3→C3 到视频板。 分机开锁信号由 SW4、D4 组成,当按开锁键时,是通过 D13 把第 线接地，把第 线变成低电平送给主机一个开锁信号。 音乐门铃是由 U1 等外围元件组成。 故障分析： 1、不开锁：检测 SW4、D13 等外围元件 2、不受话：检测 SW1、SPK、J1 等外围元件 3、不送话：检测 MIC、C12、Q1、Q2、SW1 等元件 4、无图像：应检测视频板有无供电，如无供电，应检测 Q7→Q4→Q5 等外围元件 SD-750D6 主机原理及故障分析： 工作原理： 1、当主机 CALL 分机或分机监视主机时：通过 线→Q19 触发“555"IC,使 U1 的第 脚跳变成高电平。T12 饱和→Q13 饱和；这样 18V 电源就给 CCD 供电，同样，CCD视频通过 C20→主机 线。 主机通话是由 SPK→Q5→Q3→Q6→Q4 组成通话放大电路。 主机送话是由 MIC→Q1→Q2→C6→R7→。 2、 故障分析: （1)、不开锁：检测 SW4、D13 等外围元件 (2）...
