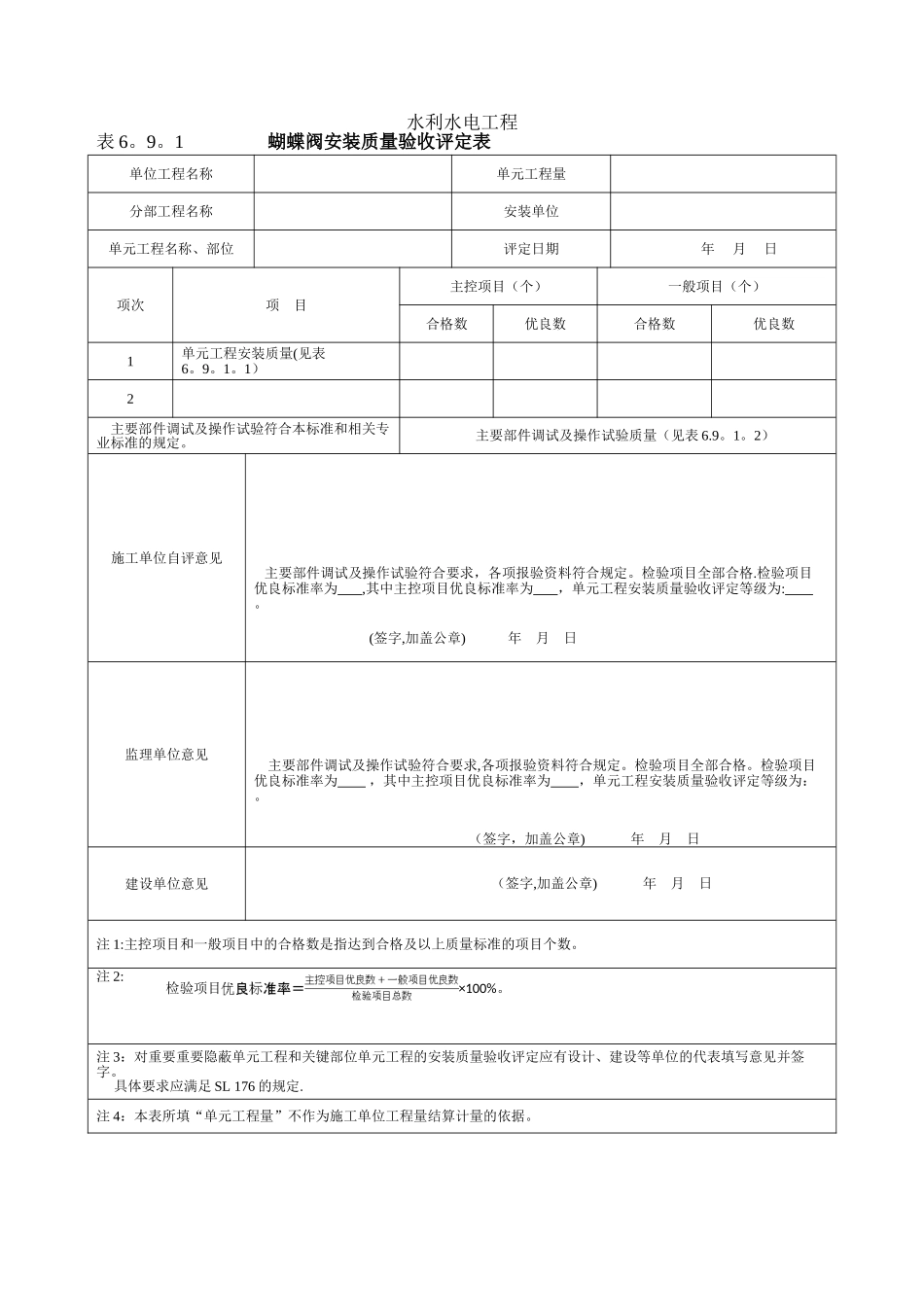

表 6。9。1 蝴蝶阀单元工程安装质量验收评定表填 表 说 明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求：1。单元工程划分：每台蝴蝶阀的安装宜划分为一个单元工程。2.单元工程量：填写本单元工程球阀安装量（t）。3. 各项目检验方法及数量如下：检验项目检验方法检验数量阀体水平度及垂直度（mm/m）方型水平仪对侧各 1 处活门关闭状态密封检查实心橡胶密封、金属硬密封或橡胶密封塞尺周向 6～12 个点橡胶密封未充气充气后关闭严密性试验上游充水压，保持 30min，测量漏水量，并折算至设计水头1 次活门全开位置按制造厂规定1 次阀体水流方向中心线钢卷尺1～2 个点阀体上下游位置钢卷尺1～2 个点锁锭动作试验现场用液压或手动操作正反向各 1 处4。 单元工程施工质量验收评定应包括下列资料：(1）施工单位应提供的资料包括：蝴蝶阀安装、调整和试验等记录,并由责任人签认.（2）监理单位对单元工程安装质量的平行检验资料;监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。5．设计值按设计图填写,并将设计值用括号“（ )”标出。检测值填写实际测量值。6. 单元工程安装质量检验项目质量标准合格等级标准:(1）主控项目检测点应 100％符合合格标准；（2)一般项目检测点应 90％及以上符合合格标准,其余虽有微小偏差，但不影响使用。优良等级标准：在合格标准基础上，主控项目和一般项目的所有检测点应 90%及以上符合优良标准。7。 单元工程安装质量评定分为合格和优良两个等级，其标准如下:合格等级标准:（1）检验项目应符合本标准 3.2.5 条 1 款的要求；（2）主要部件的调试及操作试验应符合本标准和相关专业标准的规定；（3）各项报验资料应符合本标准的要求。优良等级标准：在合格等级标准基础上，有 70％及以上的检验项目应达到优良标准,其中主控项目应全部达到优良标准。水利水电工程表 6。9。1 蝴蝶阀安装质量验收评定表单位工程名称 单元工程量 分部工程名称 安装单位 单元工程名称、部位 评定日期 年 月 日项次项 目主控项目（个）一般项目（个）合格数优良数合格数优良数1单元工程安装质量(见表6。9。1。1） 2 主要部件调试及操作试验符合本标准和相关专业标准的规定。 主要部件调试及操作试验质量（见表 6.9。1。2）施工单位自评意见 主要部件调试及操作试验符合要求，各项报验资料符合规定。检验项目全部合格.检验项目优良标准率为 ,其中主控项目优良标准...
