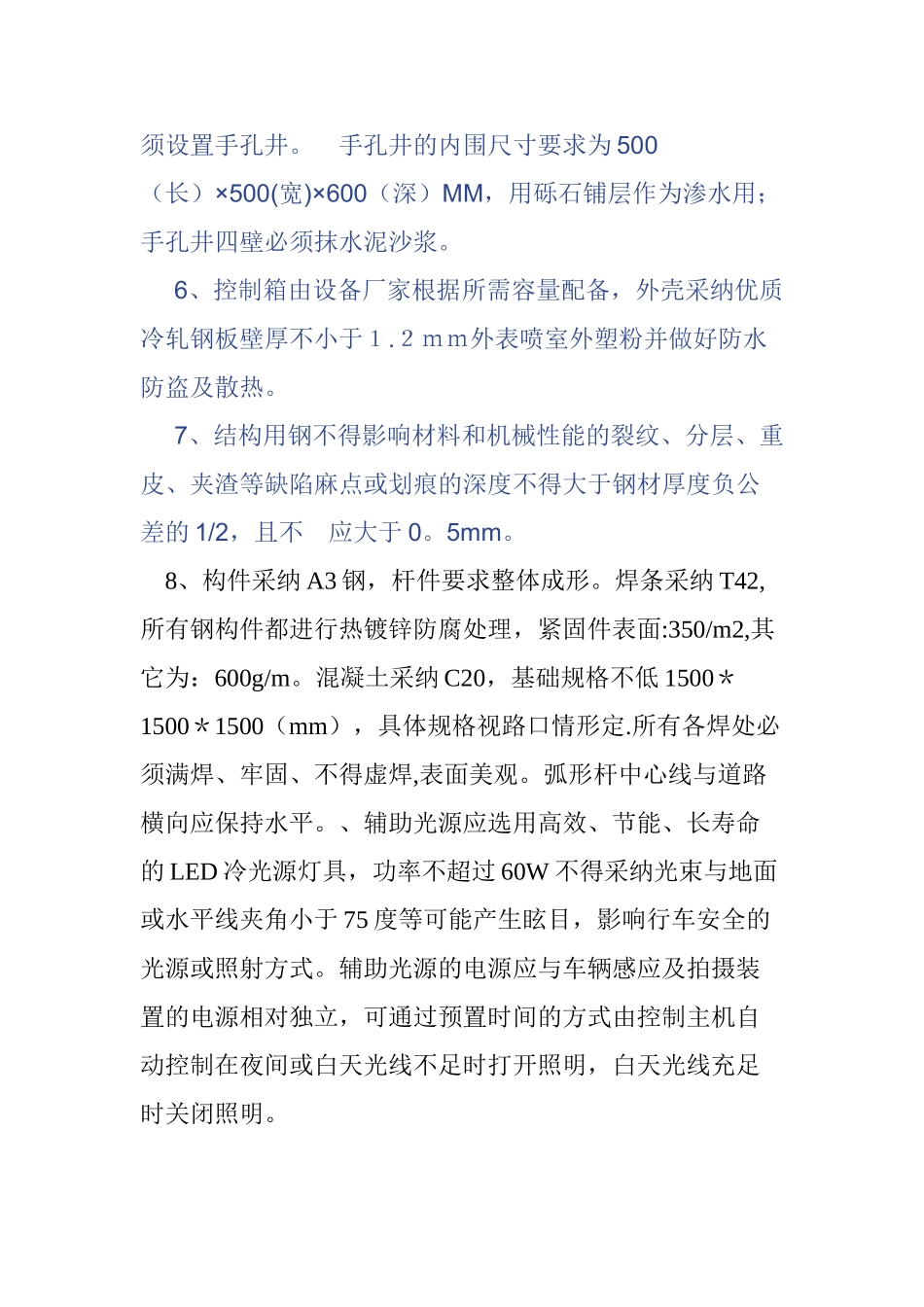

监控立杆施工方案监控立杆施工方案 一个现代化的、全面的城市公共安全监控系统，应严格遵循《安全防范工程技术法律规范》（GB 50348—2024）和公安部有关 3111 工程的指导性文件等进行设计和实施。城区道路交通智能控制系统基础设施施工法律规范一、 一般规定应符合国家现行的有关标准与法律规范的要求. 如《钢筋混凝土设计法律规范》、《钢结构设计法律规范》、《电器工程防雷设计法律规范》、《建筑工程施工法律规范》、《市政工程施工法律规范》。个环节的衔接工程流程按《市政工程施工法律规范》执行电子警察抓拍监控杆建设要求。 1、结合建设点的道路交通情况合理配置辅助支架、车辆感应与拍摄装置和辅助光源等.可全天候 24 小时。不间断地对所有违章的车辆进行自动拍摄；所拍摄图像包含车辆全部特征,并附加时间、地点和方向特征等信息。实现违章车辆抓拍。具备各类信息的数据库管理以及系统（含各功能模块及其电源)故障自动诊断和远程监控、远程维护等功能。 2、支架(悬臂架或立柱)要符合有关技术法律规范标准和路口的实际情况，并提供相关的技术参数和达到的标准。支架横臂的高度应确保摄像机及辅助光源安装后离地净高度不少 6.0m。支架的底座应牢靠地固定在路边用地脚螺栓预埋的钢筋混凝土基座上(提供相关图纸）可抵御 35m/s 风速袭击.支架上应合理设置避雷装置和接口箱。具体要求如下：(1）电子警察弧形杆厚度：≥6mm.二、 基础信息 1、一般的城市道路监控立杆均根据高６米，来进行制作。没有特别情况所有监控立杆预埋件混凝土为 C25 砼,所配钢筋符合国标 及受风要求。其中水泥为 425 号普通硅酸盐水泥.混凝土的配比和最小水泥用量应符合 GBJ204-83 的规定； 2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧； 3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出 方向与行车道垂直(或按工程师要求）地脚螺栓作为主筋； 4、监控立杆基础的混凝土浇注面平整度小于 5mm/m 尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面２０～３０ mm ，再用 C25 细石砼把加强肋盖住，以防止积水; 5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50 米时或两端电缆管不在同一平面相距 100 mm 以上时,必须设置手孔井。 手孔井的内围尺寸要求为 500（长）×500(宽)×600（深）MM，用砾石铺层作为渗水用；...
