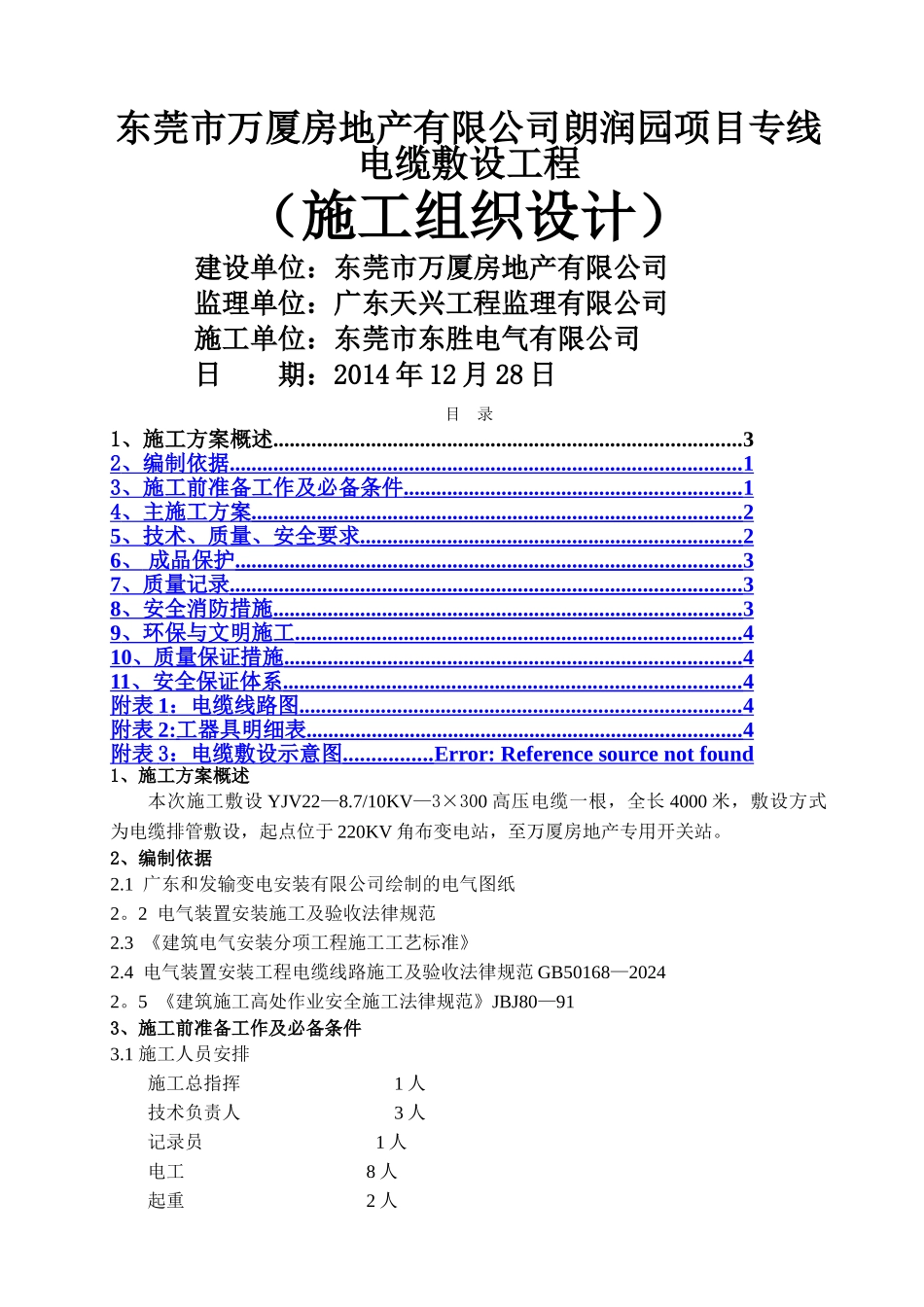

东莞市万厦房地产有限公司朗润园项目专线电缆敷设工程（施工组织设计）建设单位：东莞市万厦房地产有限公司监理单位：广东天兴工程监理有限公司施工单位：东莞市东胜电气有限公司日 期：2014 年 12 月 28 日目 录1、施工方案概述......................................................................................32 、编制依据 .............................................................................................. 1 3 、施工前准备工作及必备条件 .............................................................. 1 4 、主施工方案 .......................................................................................... 2 5 、技术、质量、安全要求 ...................................................................... 2 6 、 成品保护 ............................................................................................. 3 7 、质量记录 .............................................................................................. 3 8 、安全消防措施 ...................................................................................... 3 9 、环保与文明施工 .................................................................................. 4 10 、质量保证措施 .................................................................................... 4 11 、安全保证体系 .................................................................................... 4 附表 1 ：电缆线路图 ................................................................................. 4 附表 2 : 工器具明细表 ................................................................................ 4 附表 3 ：电缆敷设示意图 ................ Error: Reference source not found 1、施工方案概述本次施工敷设 YJV22—8.7/10KV—3×300 高压电缆一根，全长 4000 米，敷设方式为电缆排管敷设，起点位于 220KV 角布变电站，至万厦房地产专用开关站。2、编制依据2.1 广东和发输变电安装有限公司绘制的电气图纸2。2 电气装置安装施工及验收法律规范2.3 《建筑电气安装分项工程施工工艺标准》2....
