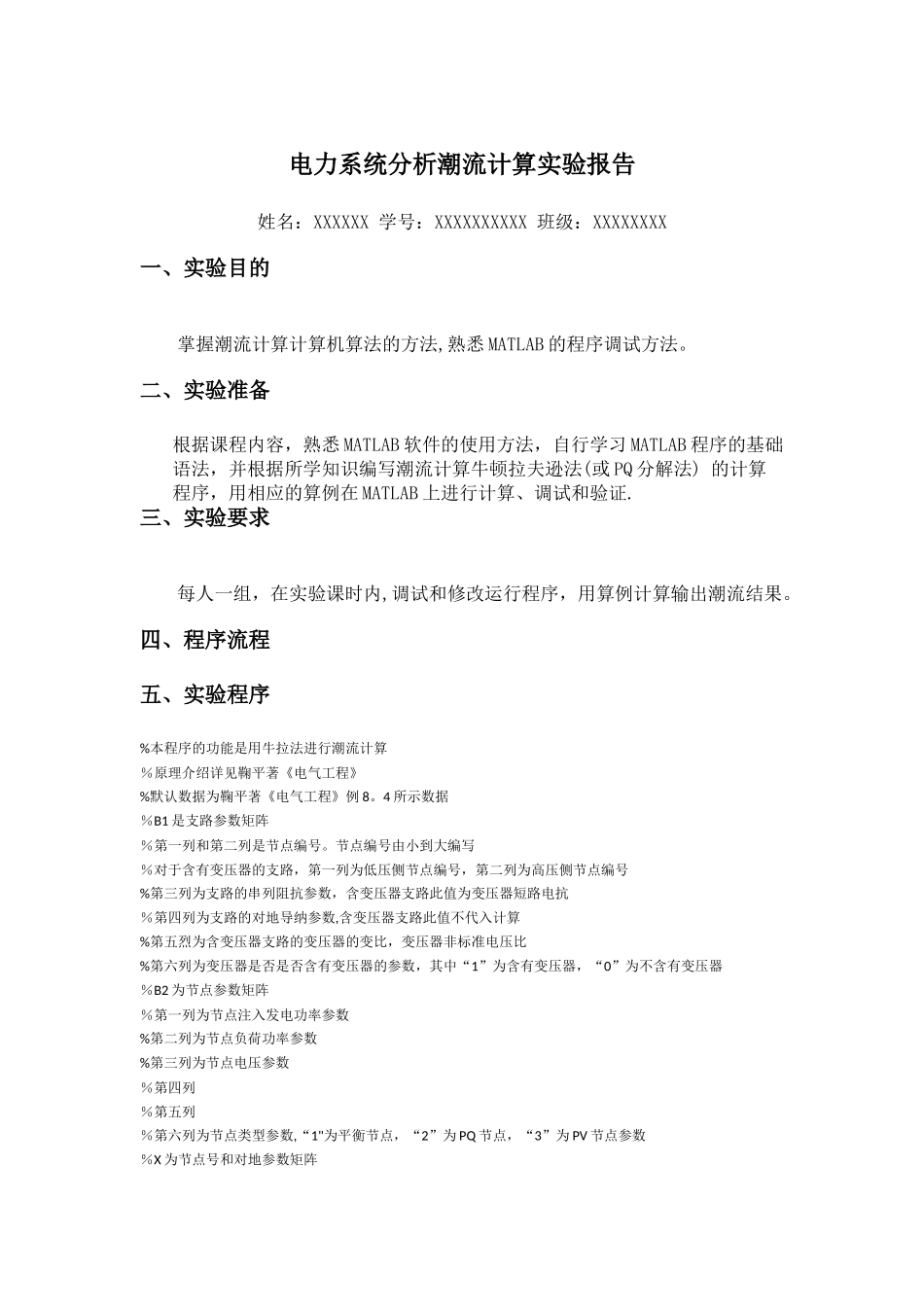

电力系统分析潮流计算实验报告姓名：XXXXXX 学号：XXXXXXXXXX 班级：XXXXXXXX一、实验目的掌握潮流计算计算机算法的方法,熟悉 MATLAB 的程序调试方法。二、实验准备根据课程内容，熟悉 MATLAB 软件的使用方法，自行学习 MATLAB 程序的基础语法，并根据所学知识编写潮流计算牛顿拉夫逊法(或 PQ 分解法) 的计算程序，用相应的算例在 MATLAB 上进行计算、调试和验证.三、实验要求每人一组，在实验课时内,调试和修改运行程序，用算例计算输出潮流结果。四、程序流程五、实验程序%本程序的功能是用牛拉法进行潮流计算％原理介绍详见鞠平著《电气工程》%默认数据为鞠平著《电气工程》例 8。4 所示数据％B1 是支路参数矩阵％第一列和第二列是节点编号。节点编号由小到大编写％对于含有变压器的支路，第一列为低压侧节点编号，第二列为高压侧节点编号%第三列为支路的串列阻抗参数，含变压器支路此值为变压器短路电抗％第四列为支路的对地导纳参数,含变压器支路此值不代入计算%第五烈为含变压器支路的变压器的变比，变压器非标准电压比%第六列为变压器是否是否含有变压器的参数，其中“1”为含有变压器，“0”为不含有变压器％B2 为节点参数矩阵％第一列为节点注入发电功率参数%第二列为节点负荷功率参数%第三列为节点电压参数％第四列％第五列％第六列为节点类型参数,“1"为平衡节点，“2”为 PQ 节点，“3”为 PV 节点参数％X 为节点号和对地参数矩阵%第一列为节点编号％第二列为节点对地参数%默认算例％ n=4；％ n1=4;% isb=4;% pr=0。00001；％ B1=［1 2 0。1667i 0 0.8864 1;1 3 0.1302+0.2479i 0.0258i 1 0;1 4 0.1736+0 。3306i 0。0344i 1 0;3 4 0。2603+0.4959i 0.0518i 1 0];% B2=［0 0 1 0 0 2;0 -0.5—0。3i 1 0 0 2;0。2 0 1。05 0 0 3；0 —0.15—0。1i 1。05 0 0 1］；% X=[1 0;2 0。05i；3 0;4 0］;clear;clc;num=input('是否采纳默认数据？(1-默认数据;2—手动输入)’);if num==1 n=4; n1=4; isb=4； pr=0.00001； B1=［1 2 0。1667i 0 0.8864 1;1 3 0。1302+0。2479i 0.0258i 1 0；1 4 0.1736+0。3306i 0.0344i 1 0；3 4 0。2603+0。4959i 0.0518i 1 0]; B2=[0 0 1 0 0 2;0 -0。5—0。3i 1 0 0 2；0。2 0 1.05 0 0 3;0 -0.15—0.1i 1。05 0 0 1]； X=[1 0；2 0.05i;3 0;4 0];else n=input（'请输入节点...
